Приветствую!
Большой выбор — это, конечно, хорошо, но иногда он может быть проблемой, особенно если пользователь не сильно подкован. Взять, к примеру, наушники: захотелось человеку заменить кабель на более приличный и наконец-то услышать, что могут его Hi-Fi затычки, а кабель-то и не подходит. Разъём нужен другой. Не тот, который вставляется в усилитель или плеер, а верхний, подключаемый к правому и левому наушникам. Я тут на днях искал себе более интересный кабель для любимых арматур и в процессе заметил, что продавцы, особенно в китайских магазинах на маркетплейсах, пишут порой полный бред — и в названии, и в характеристиках. На картинке одно, название от другого, и хорошо, если в отзывах вообще третье не окажется. Так что слепо верить названиям не стоит, нужно внимательно рассматривать фото. И желательно понимать, что на них. Так как проблема достаточно распространённая, мы разберёмся, какие есть разъёмы и чем они отличаются, чтоб уж если выбрать, так сразу нужное! И сегодня поговорим про внутриканальные, вкладные и иные «компактные» варианты.
Table of Contents
Разъём 2-Pin и его вариации
Стандартным подключением подавляющего числа внутриканальных наушников является 2-Pin — микровилка, простая, популярная, но подверженная сгибанию при неаккуратном извлечении и установке и требующая внимательности при определении «плюса» и «минуса» в контактах. Соединение держится за счёт трения внутри разъёма, отдельный «замок» не предусмотрен. Жёсткое положение контактов не даёт кабелю возможности вращаться относительно оси, однако в большинстве случаев это будет только в плюс. И несмотря на кажущуюся простоту, покупка кабеля с таким разъёмом может стать проблемой, так как этих микровилок существует не один вид.

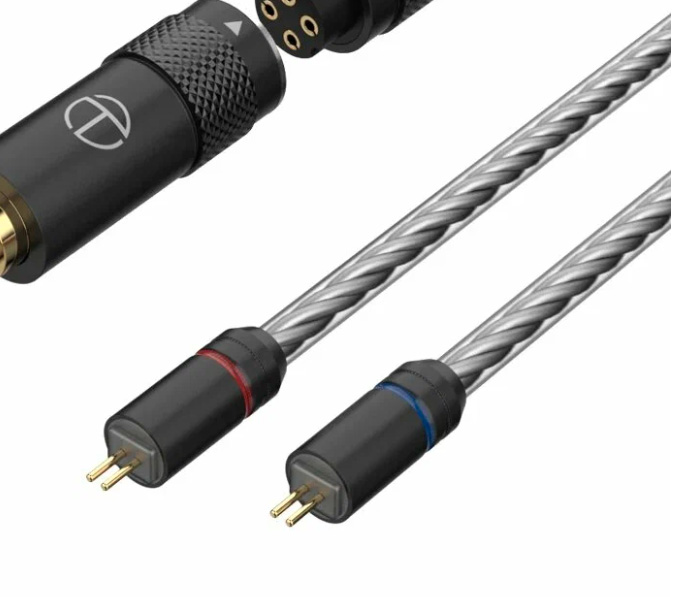

Встречайте — классическая вилка, она же 0.78 мм, с плоским основанием, штырьки торчат непосредственно из пластика, расположенного вровень с внешним корпусом. Самый популярный вид. Да, существуют версии с 0.75 мм — более старые и сейчас уже почти не выпускающиеся, на данный момент большинство кабелей и наушников с 2-pin имеет размер именно 0.78 мм. Но всё равно тщательно проверяйте характеристики перед покупкой, могут быть неприятные моменты с подключением к старым моделям: или соединение болтаться будет, или просто вилка не влезет.

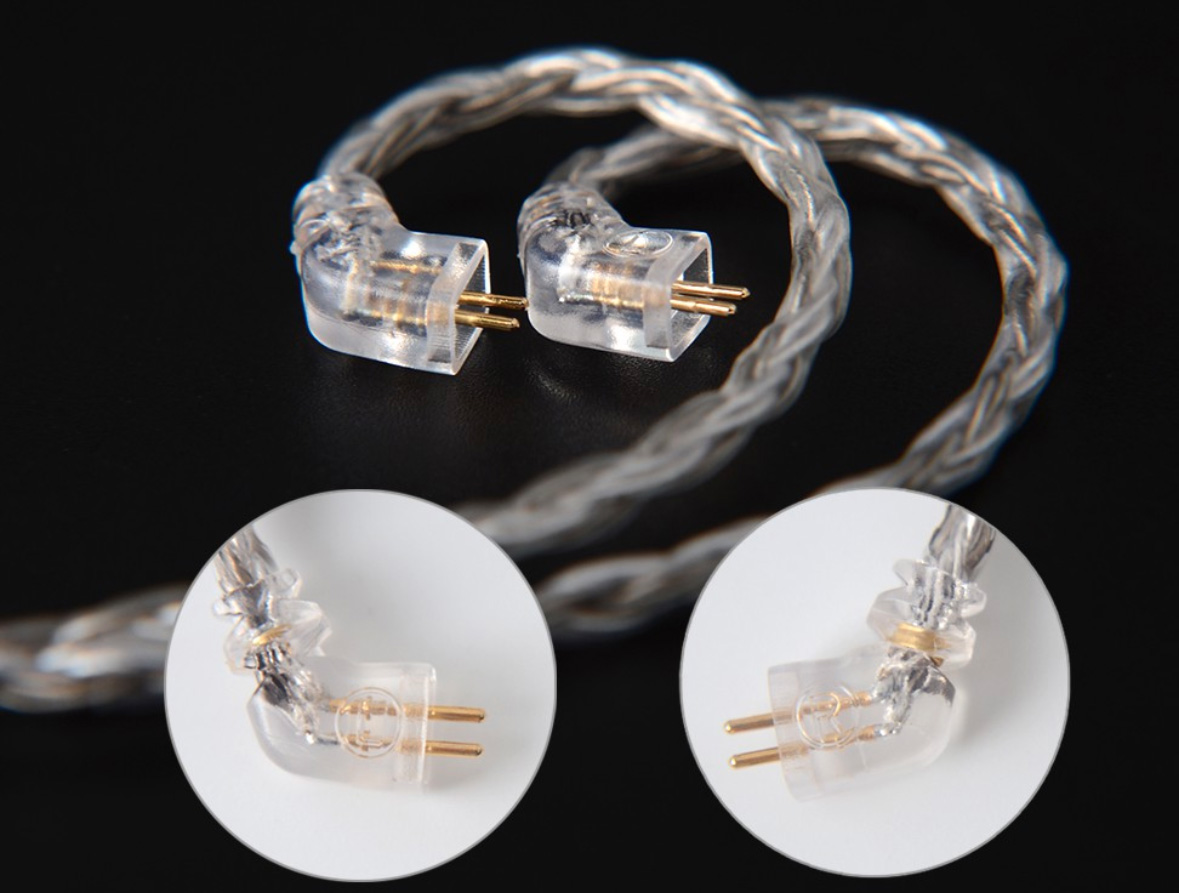

Также случается, что у наушников разъём под 2-pin расположен не на поверхности корпуса, а в углублении, и обычные 2-pin в него не вставляются. Приходится искать кабель или переходник для имеющегося кабеля по названию 2-pin Groove — то же самое, но на прямоугольном длинном основании с дополнительной канавкой-ключом, обеспечивающим корректное подключение плюса и минуса. Да, китайские производители постоянно забывают дописывать этот groove, отчего приходится внимательно смотреть на фото или детальное описание, иначе пришлют классический 2-pin, и майся с ним как хочешь.

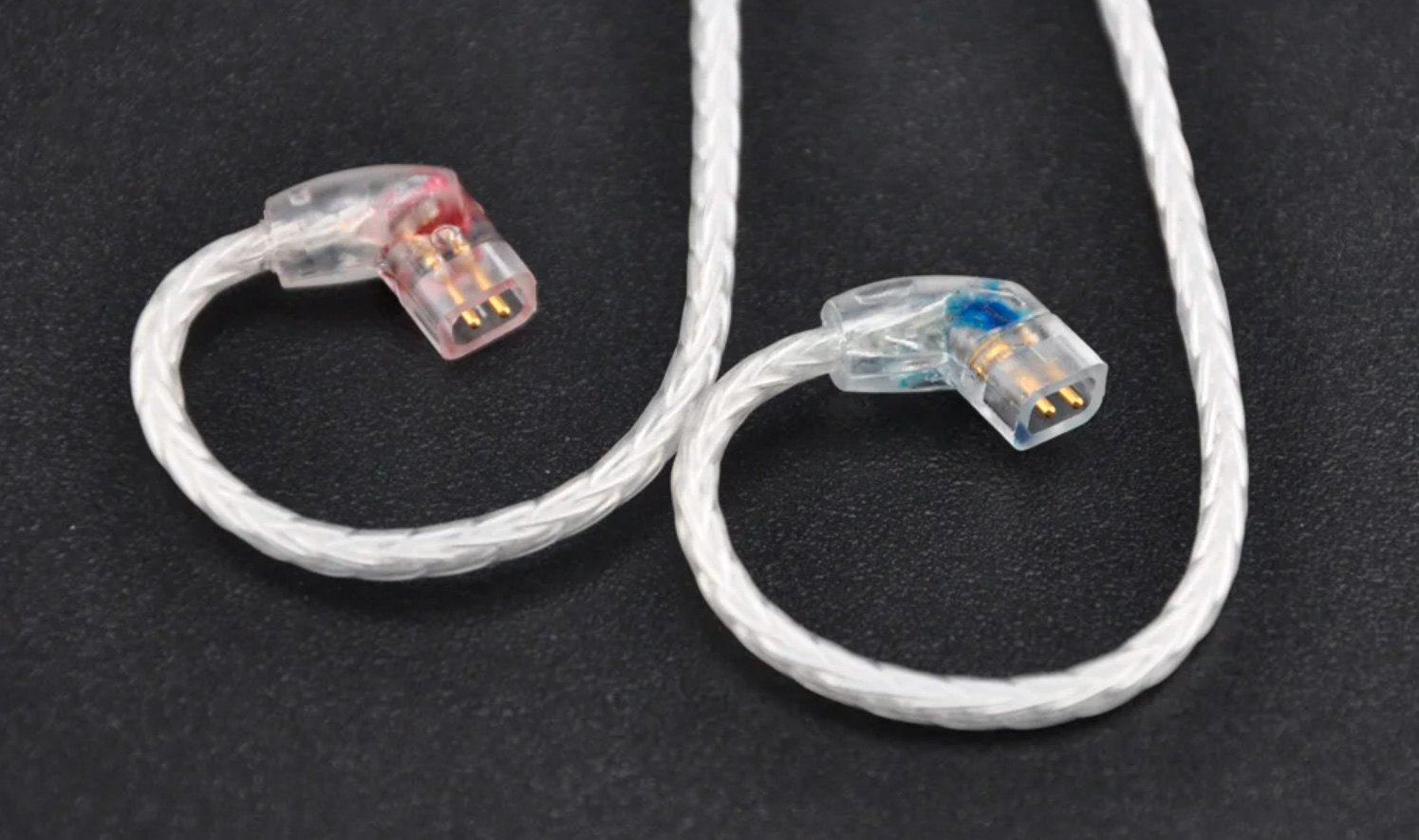

Ещё один вариант вилки — QDC, в его случае разъём на наушниках не утоплен в корпус, а напротив, торчит наружу и выглядит как овал с двумя отверстиями. В кабеле, соответственно, будет два длинных контакта и толстая изоляция с овальным вырезом внутри. К счастью, с QDC обычно путаницы мало, по запросу всегда выдаётся именно этот вариант разъёма, и купить что-то не то вряд ли получится.
Если у наушников разъём торчит наружу не так сильно и он не овальный, а прямоугольный, но тоже имеет два отверстия, знайте — это NX7, иногда называемый ещё TFZ. Кабель тоже спокойно ищется в магазинах. Фиксация и защита соединения чуть-чуть слабее, чем у QDC, но это не принципиально, если вы не дёргаете за кабель со всей дури и не прилагаете к наушникам лишних усилий при разматывании и ношении.

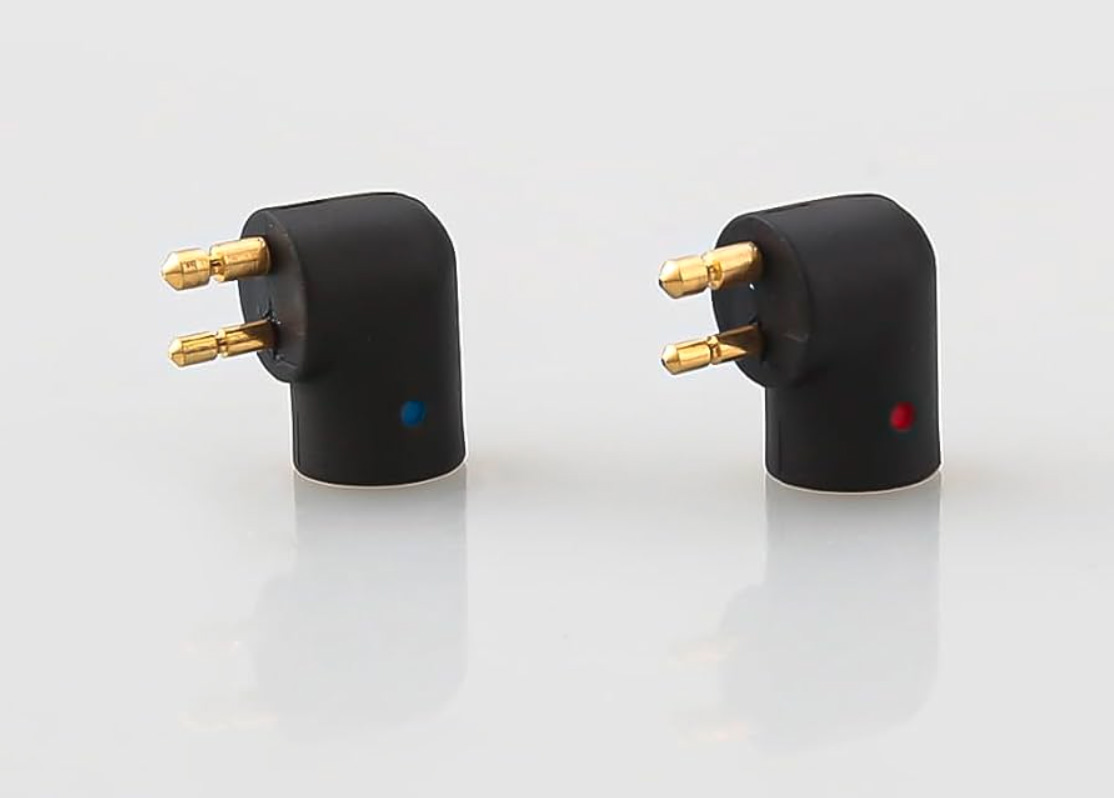

Иногда под маркой 2-pin попадается и вот такой необычный разъём. Тут действительно есть два штырька, но они крупнее, разного диаметра и при этом имеют фиксирующие углубления. Называется такой вариант вилки ER4P, или Etymotic 2-pin, и предназначается для линейки наушников Etymotic, FitEar и ещё нескольких производителей. Вещь редкая, но мелкие продавцы всё равно умудряются путать с классическим 2-pin.

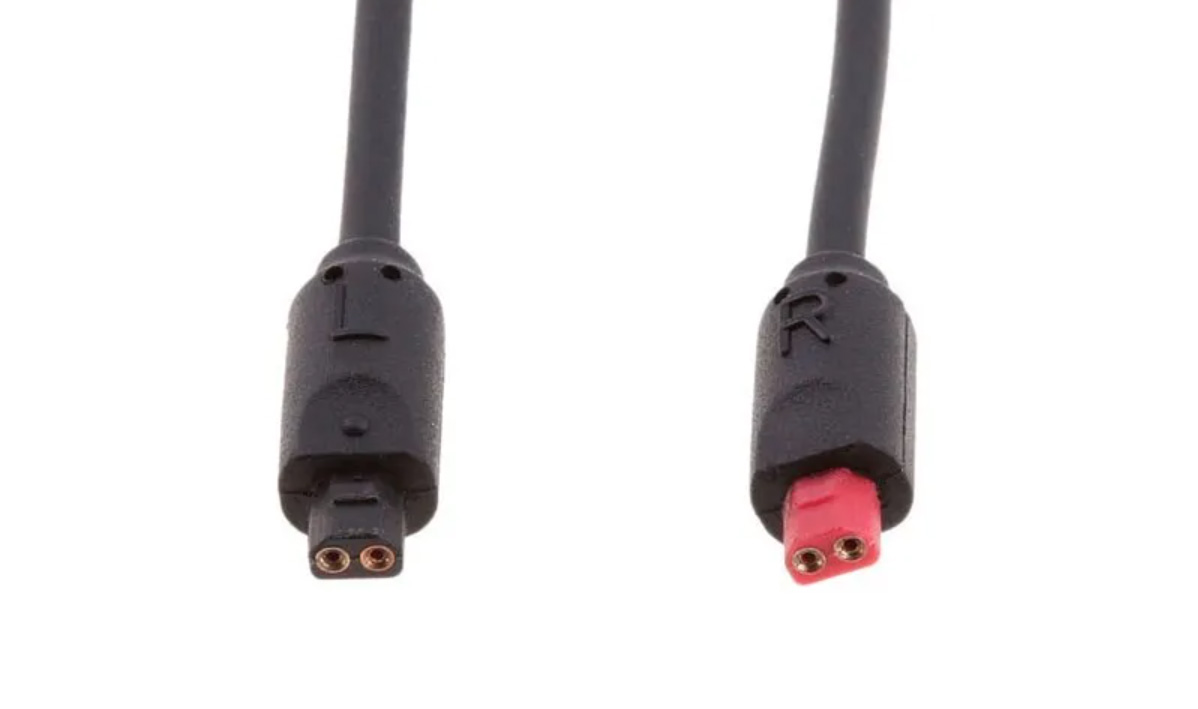

И, наконец, ещё одна уникальная история — «обратная вилка» (или розетка) от Audio-Technica, называющаяся IM. Надёжность у неё на уровне QDC, 2-pin Groove и NX7, совместимость с другими наушниками отсутствует по понятным причинам. В качестве сторонних кабелей не попадалась, только оригинальные или переходники.
Коаксиальные соединения
В противовес «вилочным» разъёмам существует ряд коаксиальных — у них контакты расположены не рядом, а один в другом, первый представляет собой небольшой штырёк, а второй окружает его, выглядя как цилиндр. В общем, типичный коаксиал, известный по антенным и видеокабелям, только уменьшенный в размерах. Но даже тут производители нашли чем отличиться.

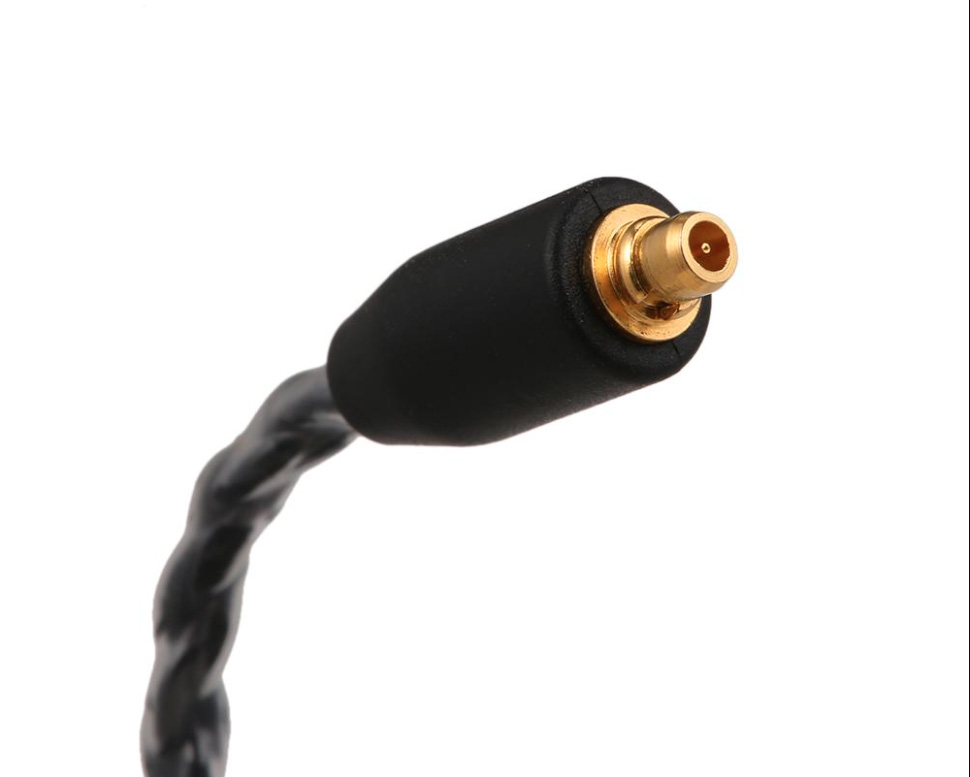

Классика жанра — MMCX. Такой же известный, как 2-pin, встречающийся во множестве моделей наушников разных производителей. Из плюсов: кабель может вращаться вокруг оси, что потенциально делает разъём менее подверженным повреждению при неаккуратном использовании, есть внутренняя фиксация соединения. Из минусов: регулярно встречающиеся на форумах сообщения о том, что соединение разбалтывается со временем, контакт ухудшается, кабель начинает вертеться слишком легко. В принципе, если вы не меняете кабель регулярно, а сам коннектор сделан «по уму», то в этом случае реальных преимуществ у MMCX нет.

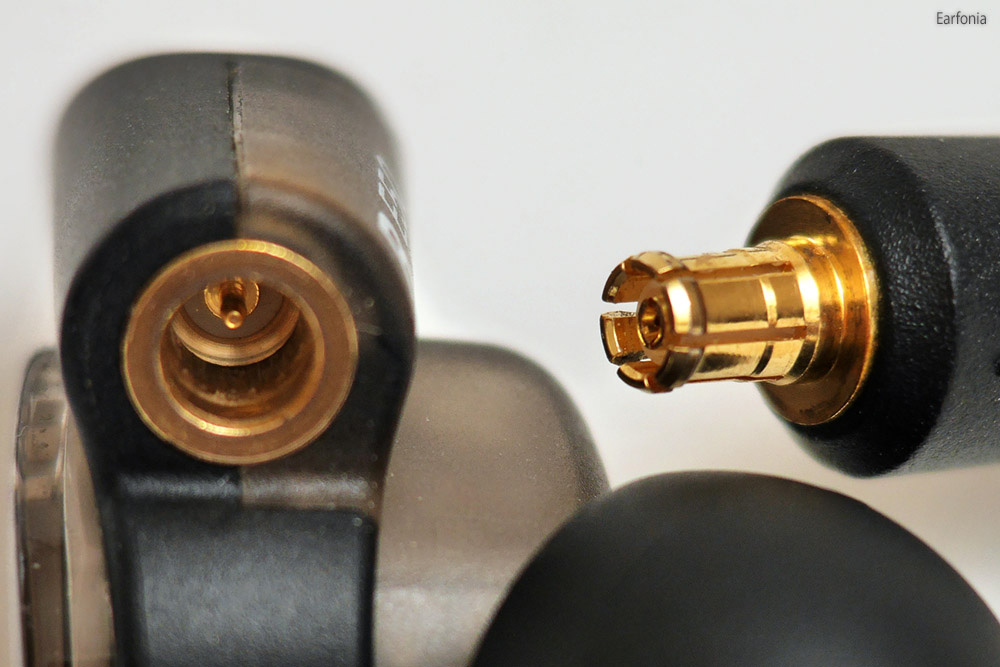

А вот это — A2DC, очень похожий на MMCX, если не приглядываться. Придуман инженерами Audio-Technica для более надёжного крепления и минимизации вращения разъёма. Интересно, что внешний контакт не сплошной, а нарезан на «лепестки», внутренний же представляет собой не штырёк, а тонкую трубку — этакий «MMCX наоборот» с вариантами. Естественно, используется в наушниках Audio-Technica, у других производителей лично я его не встречал.

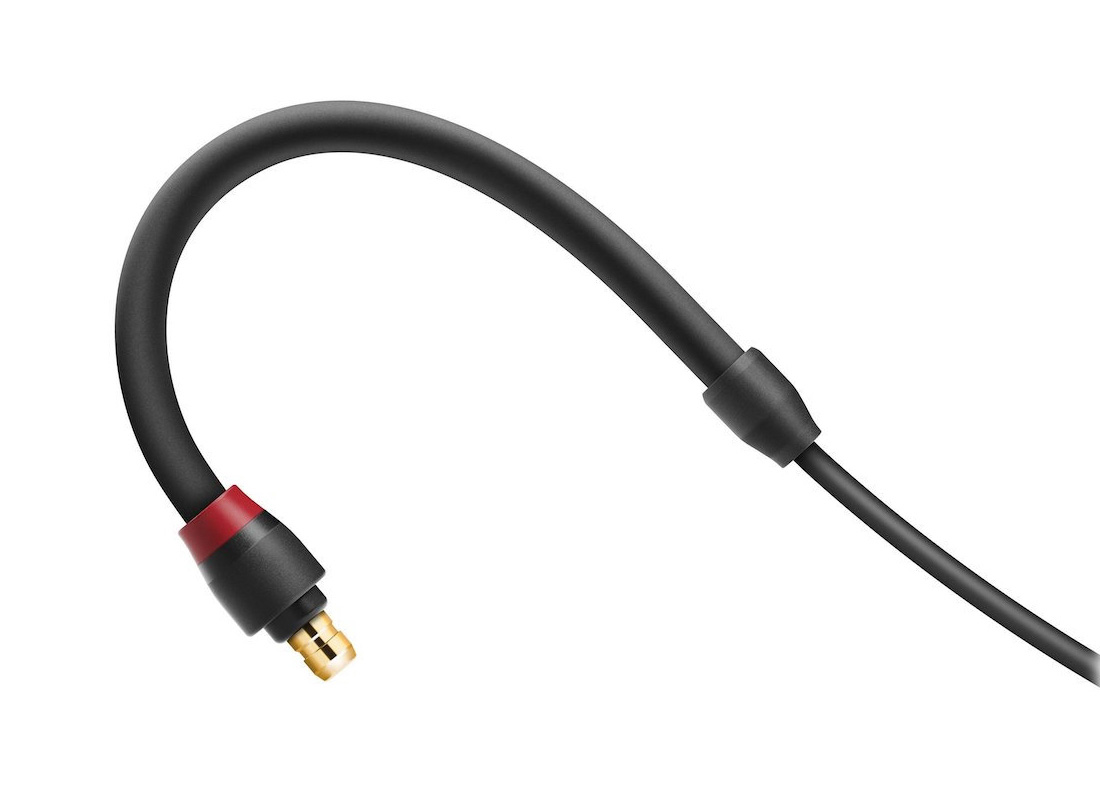

Альтернативное прочтение MMCX от Sennheiser — разъём IE PRO. Внешне отличается наличием кольца на внешнем контакте, в остальном же представляет собой обычный коаксиальный разъём. Иногда встречается в версии с нарезанным на лепестки внешним контактом, но это характерно больше для сторонних производителей кабелей и разъёмов.
Несколько более распространённым является тонкий коаксиальный разъём IPX/T2. Придуман он был компанией Estron для использования музыкантами, телевизионщиками, службами безопасности и иными работниками для профессиональных задач. Ключевые фишки: большая прочность, надёжность фиксации, дополнительная защита от влаги и пота. В сфере персонального аудио его можно встретить в наушниках от Westone, Ultimate Ears, Etymotic, 64 Audio, ONKYO и некоторых других.

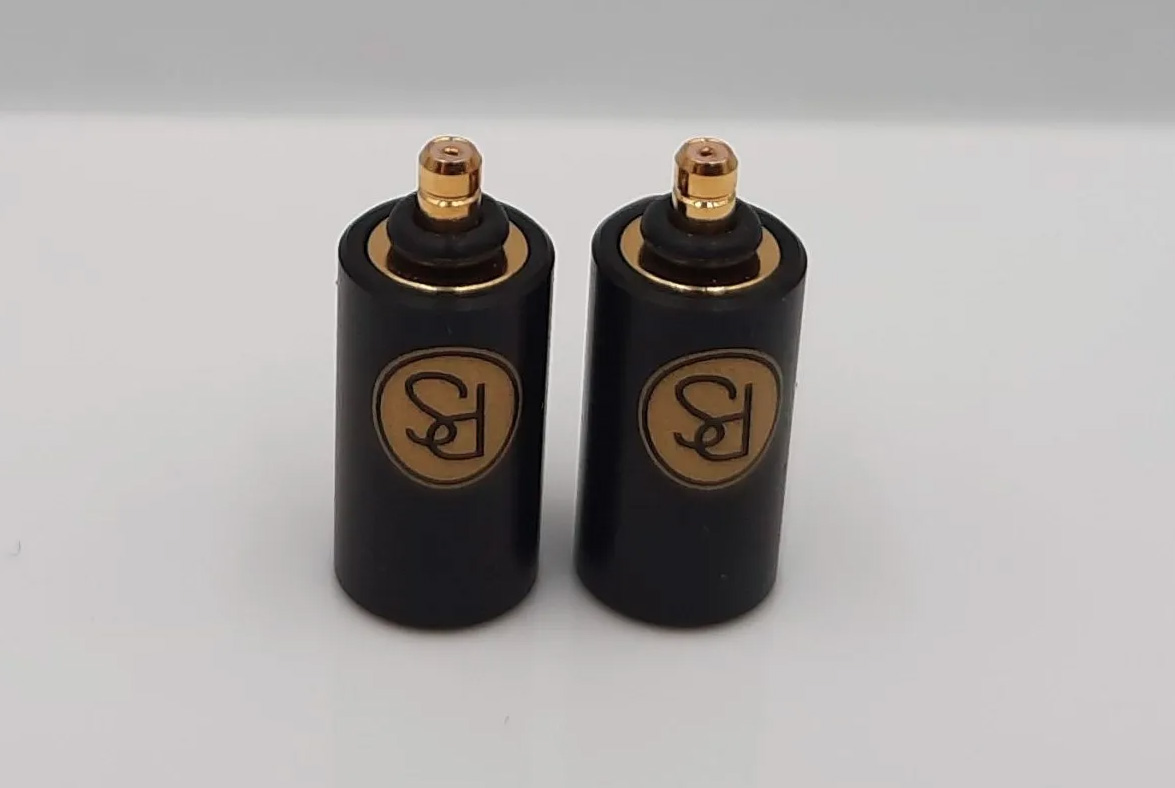

Очень редкий короткий коаксиальный разъём — Pentaconn ear. Честно говоря, никогда вживую не видел наушников с таким подключением. Вот совсем. Даже кабели с этим разъёмом в онлайн-магазинах практически не встречаются.

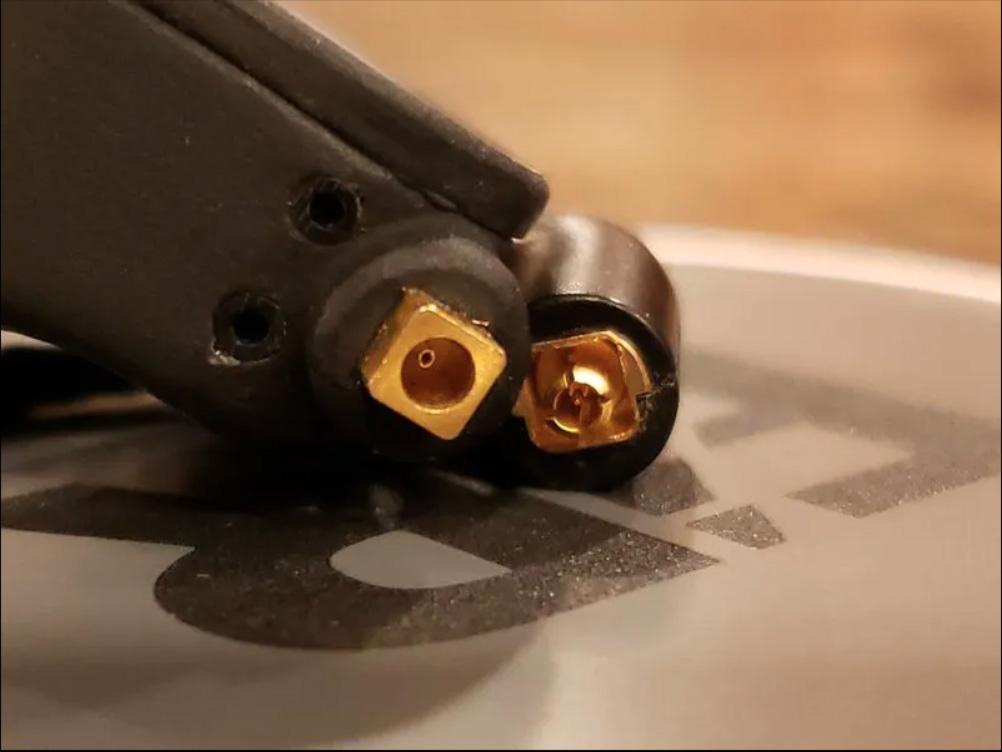

Ну и необычный коаксиальный разъём, который не крутится — RCX, его предложили инженеры из FiR Audio. По сути, это обычный MMCX, только имеющий дополнительную квадратную площадку, препятствующую вращению и дополнительно защищающую от грязи. Однако упор сделан не на защиту от пота, а на надёжность: заявляется, что разъём выдержит более 5000 подключений без проблем, то есть вы можете почти семь лет каждый день по два раза подключать новые кабели. Зачем? Вопрос риторический.
Иные варианты
Не все производители захотели по тем или иным причинам модифицировать «вилку» и коаксиальный разъём. Некоторые из них пошли собственным путём, порой очень необычным и вызывающим вопросы.

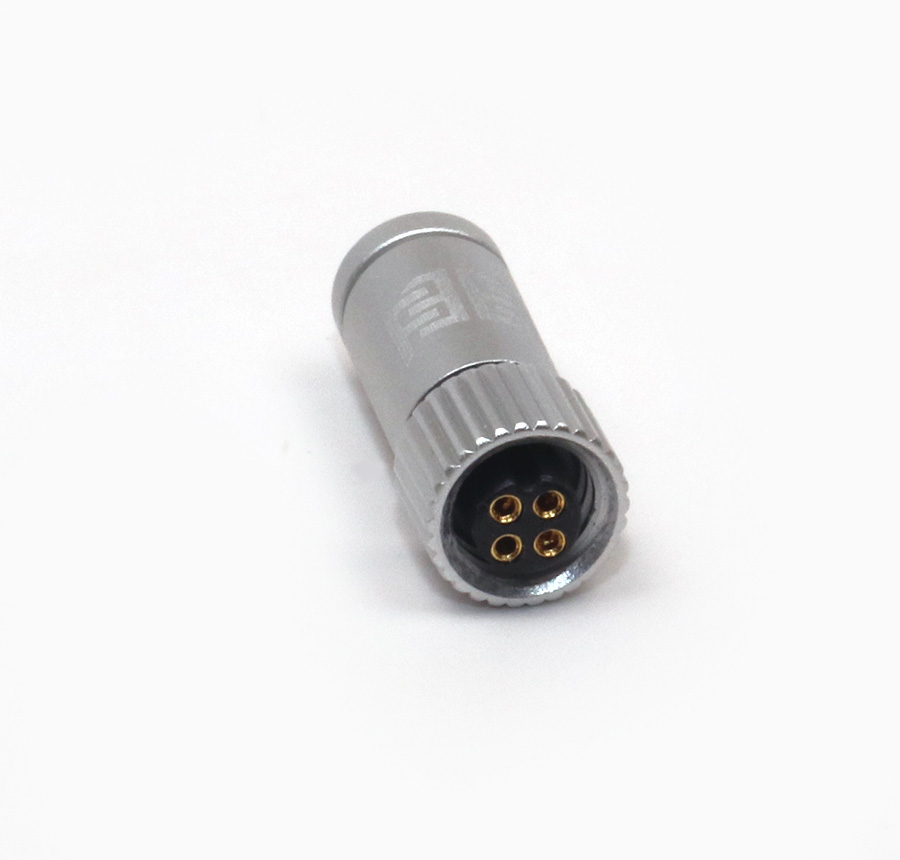

«Зачем делать два, когда можно четыре?» — видимо, так думал Джерри Харви, основатель Ultimate Ears и JH Audio, когда создавал 4-pin, или JH-коннектор. Мощный разъём, защита по военному стандарту от влаги и пыли, дополнительная фиксирующая шайба с резьбой и регулятор низких частот на кабеле делают его совершенно не похожим ни на кого. Искать, конечно же, стоит в наушниках JH.

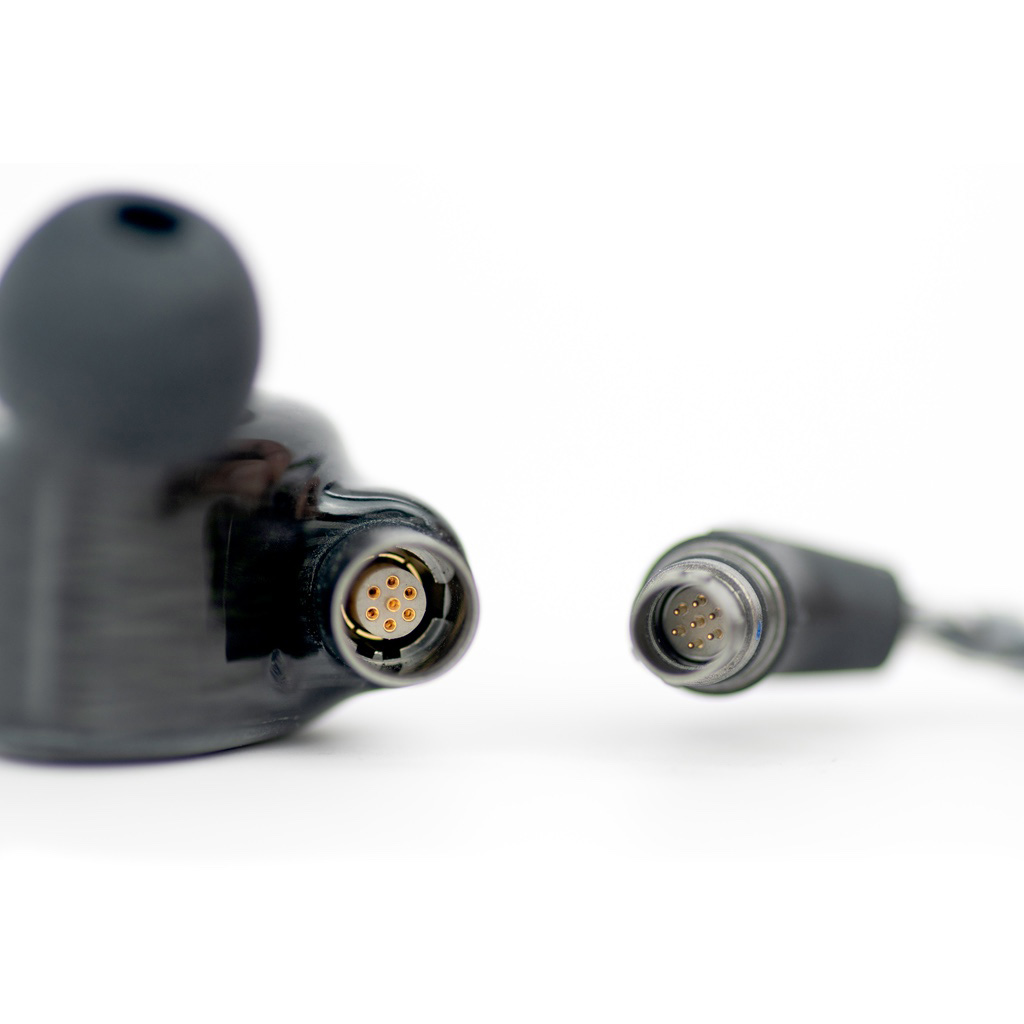

Если вам (ну вдруг!) стало не хватать четырёх штырьков, обратите своё внимание на 7-pin JH! Да, это эволюция предыдущего варианта, только инвертированная, она тоже имеет защиту от влаги и пыли, регулятор НЧ на кабелях и даже иридиевое покрытие. Зачем понадобились дополнительные три контакта под каждый наушник, не очень понятно, так как на другом конце таких кабелей будет или балансный 4.4 Pentaconn, или даже небалансный 3.5 мм джек. А аттенюатор на кабеле работал и при меньшем количестве штырьков.
Ещё более необычный вариант — разъём EXK от Sony, он представляет собой длинный пластиковый штырь с двумя широкими контактными пластинами на конце и резьбой для фиксации специальным кольцом на наушниках. Такое решение можно встретить только в старших моделях типа MDR-EX600, 800, 1000. Как и в случае разъёмов от JH, вы вряд ли купите его случайно, перепутав с 2-pin или MMCX.
Вместо итогов
С одной стороны, ситуация из серии «кто в лес, кто по дрова» заставляет более тщательно изучать карточки, сравнивать тексты с фото. Хочется, чтобы случилось как с разъёмами зарядки в смартфонах: все перешли на USB-С, и никаких проблем. С другой же – даже если вы глобально ошиблись, вам прислали не то, а продавец отказался возвращать деньги, решение есть — переходники. Причём практически с чего угодно на что угодно по цене от «сто рублей пучок» до «тысяча плюс за штуку». Да и сторонние кабели нередко бывают со сменными разъёмами. Так что без музыки не останетесь точно. А это главное!
