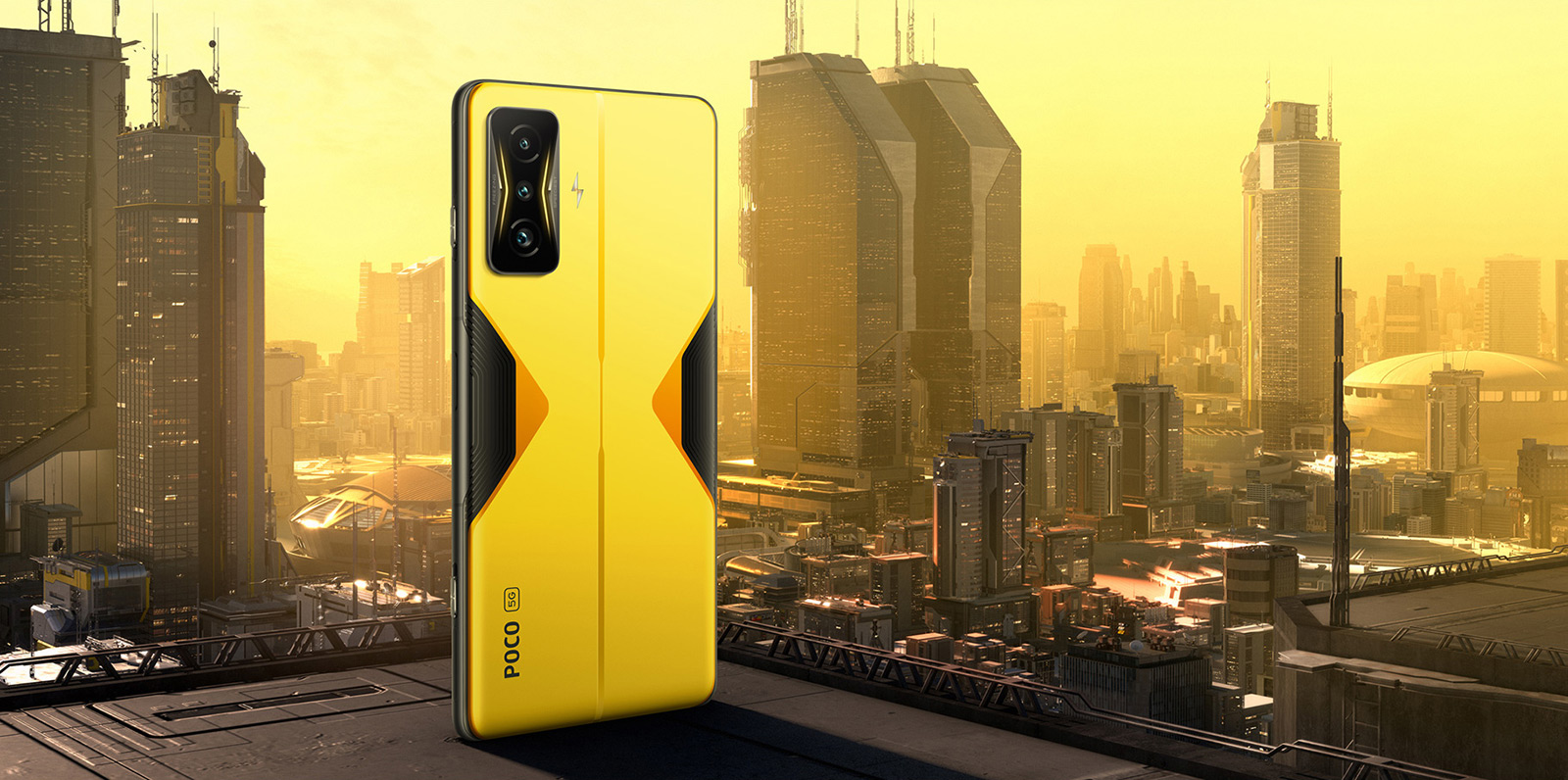

Сегодняшнее изобретение будет во многом частным случаем, но, тем не менее, в сегодняшние тренды с плоскими гранями впишется и дизайну не повредит. Не будет также страдать и защищенность от воды, но при этом появятся легкий разбор и заменяемость основных элементов. Даже стекло на экране учтем. Сподвигли к составлению заявки настоящие тенденции, вынуждающие чаще покупать новые устройства вместо, например, банального обновления аккумулятора. Недавно жена все же решила заменить его в своем Poco F4 GT. Смартфон покупался давненько, но даже сегодня он очень неплох. Во всем, кроме камеры. Снимает не очень. Но все остальные характеристики на высоте. Даже пробежавшись по данным с официального сайта, легко убедиться в том, что устройство еще рано списывать со счетов. Плюс немаловажный момент: дизайн.
Он не выглядит скучно. Все эти светодиодные разноцветные лампы внутри блока камер, линии на задней крышке, вспышка-молния, выдвижные механические триггеры и Г-образный полутораметровый кабель мощной зарядки (в комплекте, кстати, лежит и зарядка) делают смартфон удобным и комфортным в использовании. Но происходит форс-мажор, и супруга роняет его на заднюю крышку, которая покрывается трещинами и ершащимися осколками стекла. А через некоторое время и батарея перестает нормально держать заряд. Нужно отдать должное, режим эксплуатации у телефона был далеко не щадящий. Я позвонил (!!!) на единую линию официальной поддержки, мою заявку приняли и обещали перезвонить, когда определят, в какой из авторизованных сервисов меня направить. До сих пор жду. Жена же ждать особо не хотела и отправилась ножками до такого сервиса, где ей сказали, что аккумулятора в наличии нет, его можно заказать, но пару недель придется подождать. Она решила, что пара недель — это не критично, если самой заниматься этим не придется, и согласилась. В итоге через неделю ей перезвонили и сказали, что аккумулятор такой получить не удастся, придите заберите предоплату. Я плюнул, заказал крышку и аккумулятор на AliExpress и сейчас жду, когда приедет аккумулятор (крышка уже на руках). Но менять сам, наверное, все же не стану. Отнесу в тот же сервис. А причиной тому метод крепления крышки. Клей. На одном из прошлых смартфонов, которым пользовалась жена (Samsung Galaxy A22) от постоянного перегрева этот самый клей растаял, и крышка попросту отвалилась. Я купил этот клей и так и не смог приклеить им крышку. Отклеивалась. Может, клей был не самый лучший, может, режим использования не дал ему нормально схватиться, но после нескольких подходов к снаряду было решено во избежание сбора пыли воспользоваться банальным чехлом. Проблему как рукой сняло. Но если у A22 крышка была исключительно пластиковая, то у Poco F4 GT она, судя по всему, пластиковая со стеклом (или какой-то прозрачной эмалью) на внешней части. То есть сильно не погнешь. И хотя в новой крышке уже есть клеевой слой и только и нужно, что прижать ее хорошенько, все же рисковать не хочу. И вот, чтобы этих приключений не было, сегодня и продумаем что-то более простое. Но сначала пару слов про прошлое изобретение.
Обратная связь
В «Уголке №82» мы изобретали генератор развлечений, который, используя специальные алгоритмы, «придумывал» развлечения, основываясь на имеющихся подручных средствах и знаниях о существующих играх. Решение убивало сразу двух зайцев: и развлечение придумывало при нехватке воображения, и развлечение такое, что было бы одинаково новым для всех. Подробнее с нашими идеями можно ознакомиться по ссылке ниже:
Комментариев было немного. Думаю, что для игр и прочего ребячества нужен определенный склад характера. Редко кто с готовностью экспериментирует с досугом. Хорошо, если в «Дженгу» компашка захочет играть. Я как-то собирал народ поиграть в покер, так дольше, чем играли, пришлось некоторых уговаривать. А ведь правила не сложнее, чем у карточного «дурака». Картинки копи, совмещай, и все. Кстати, «дурака» упомянул и Lecron, который предложил его «овиртуалить». Причина предложения в том, что его эксперимент игры без колоды на руках вылился в сидение участников компании по углам и тыканье в экран. При планшете в качестве игрального стола с колодой, из которой каждый будет смахивать себе карты в смартфон, а потом из этого же смартфона бросать на общий стол, будет веселее, чем когда каждый сидит в своем смартфоне. Этакий усредненный вариант получается между офлайн- и онлайн-играми. Обдумаем.
В целом же наше изобретение не отличается большой значимостью. Так что много времени на него тратить не будем. Займемся лучше ремонтопригодными смартфонами.
Проблема
Частично о сложностях с ремонтом мы уже в начале текста рассказали, теперь же коснемся их более детально. Изначально идея забрезжила после статьи Константина Иванова о том, что производители могут отказаться от защитных стекол фирмы Corning. С текстом можно ознакомиться по ссылке ниже:
В комментариях Lecron высказал мысль, в правильности которой я некоторое время назад убедился:
Сначала это вылилось в рассуждение про концепцию предохранительных элементов, которые выступали бы схожим с дополнительным стеклом образом, защищая несменные дорогие элементы конструкции. Ведь сколько себя ни успокаивай доводами о том, что там, где бьется сменное стекло, штатное не получит никаких повреждений, а вероятность замены экрана из-за падения смартфона все же не нулевая и сильно давит на психику, а в перспективе и на кошелек. Поэтому ремонт должен быть максимально простым и доступным, но с сохранением всех привычных особенностей конструкции, чтобы не портить пользовательский опыт. То есть следует заложить идею, что пользователь может ни разу и не воспользоваться возможностями, но при этом они должны быть реализованы без каких бы то ни было усложнений существующего техпроцесса.
Уровень техники
Самым очевидным вариантом является модульная конструкция. Ее здорово популяризировала Google в своем проекте Project Ara. В виде патентов он встречается на следующих изображениях:

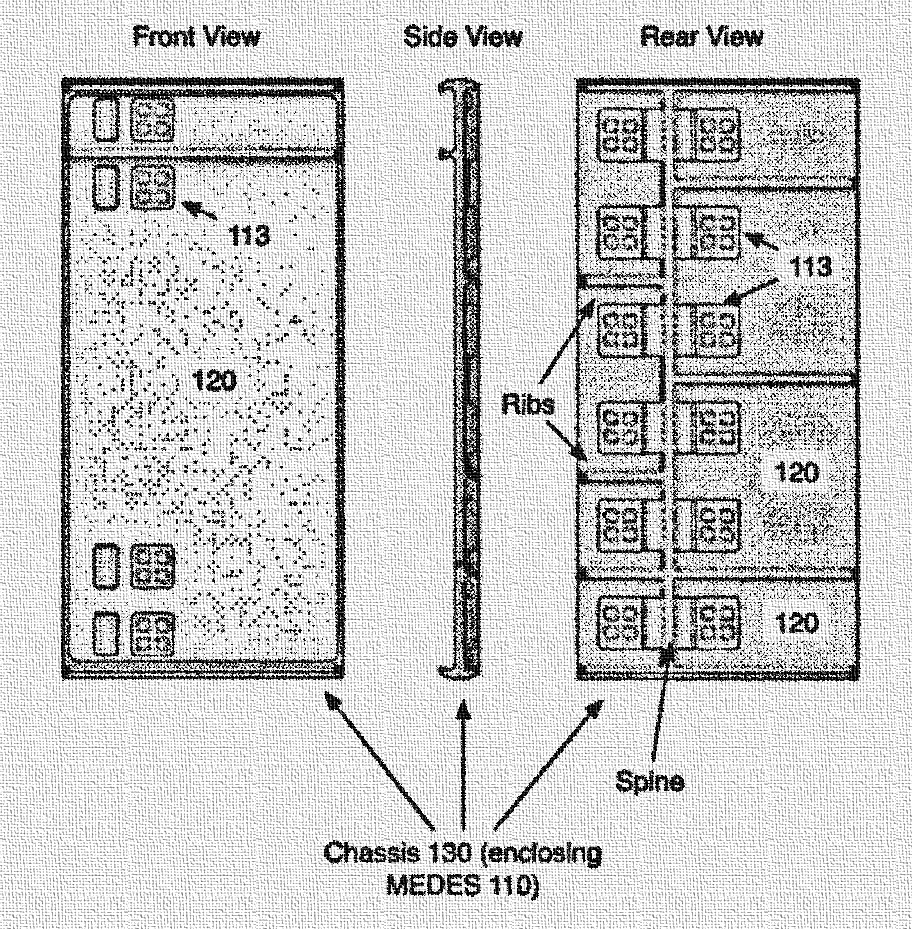

Это первая версия конструкции. Позднее она изменилась, существенно улучшив метод крепления модулей, но для описания идеи-аналога нам подходит любая. Так вот. Основная задумка состоит в том, чтобы на базовой платформе разместить несколько модулей, которые бы выполняли некритичные функции устройства, которые сегодня можно отключать из шторки уведомлений. База при этом выглядит вот так:

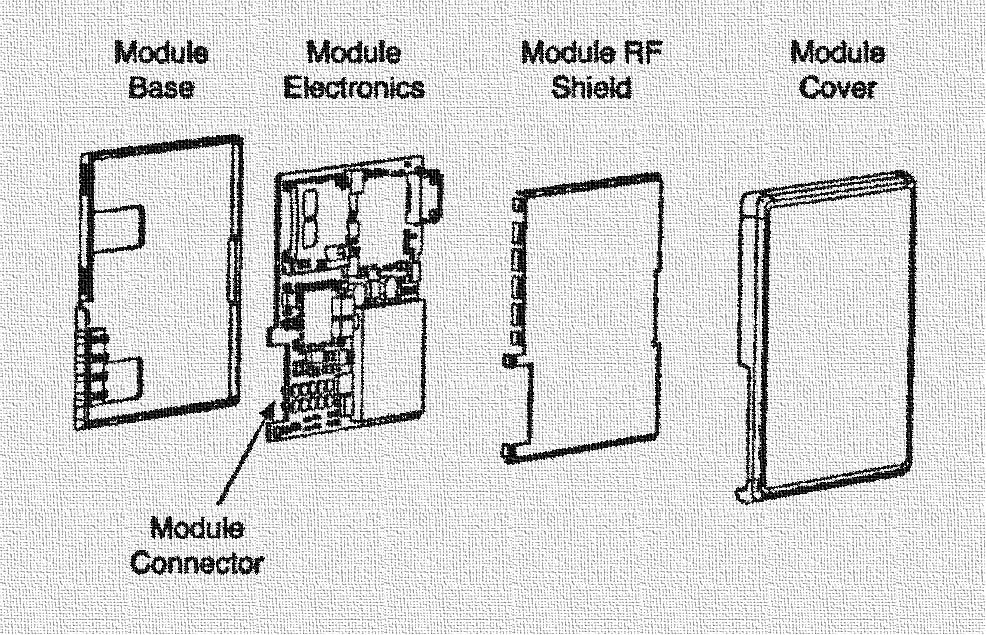

Основная претензия здесь как раз к дизайну. Дело в том, что модули при такой конструкции платформы неизбежно превратятся в довольно массивные блоки. И если обычно они представляют собой часть единой платы, то в данном случае к плате добавляются основание с коннектором и корпус модуля:

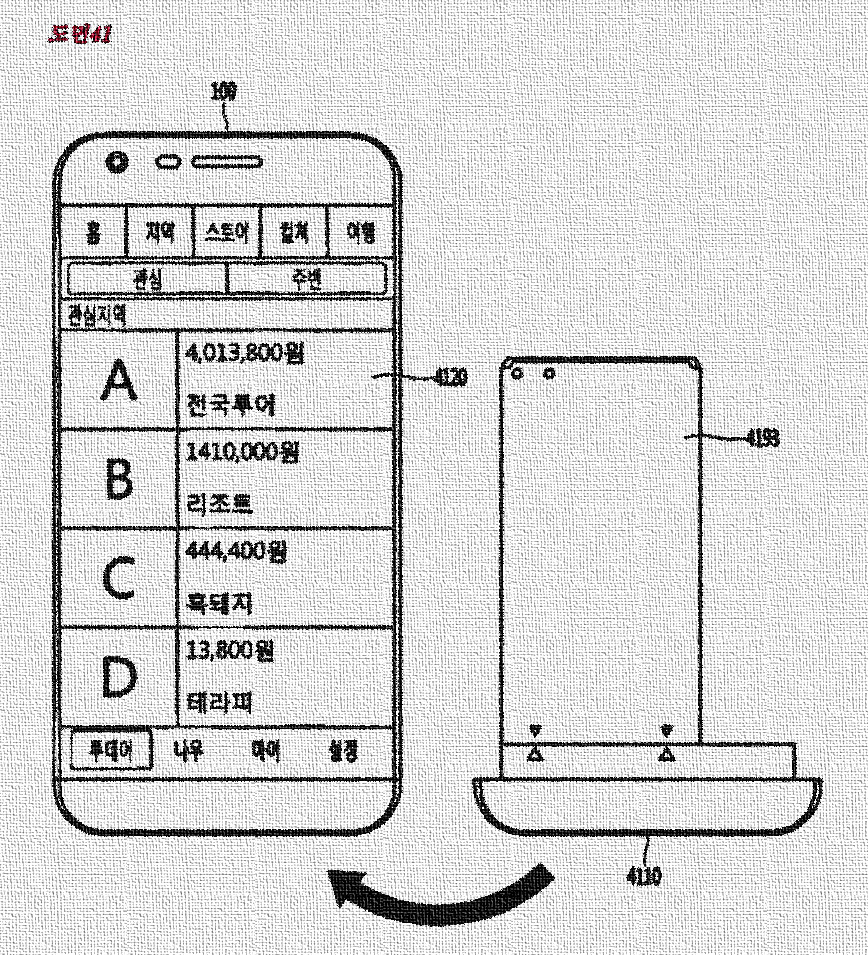

Ну и, будем честными, если нам не нужен модуль GPS, то мы ведь можем просто его отключить нажатием кнопки, а не обязательно отсоединять от смартфона целиком. Переподсоединять его каждый раз — сомнительное удовольствие. Чего доброго, еще и потерять можно. Так что в таком виде концепция не выглядит очень удобной. Вишенкой же на торте стало одно из последних выступлений руководителя проекта о том, что экран, процессор и память не будут сменными модулями. А это всю идею рушит. Тогда уж логичнее делать частичную модульность. И именно это и предложила LG в своем G5:
Но и здесь модульность не удалось продать. Развитие техники шло быстро, и надолго оставаться на одном смартфоне людям не хотелось. А поэтому конструкция устройств со сменными аккумуляторами оказалась не очень-то и нужна. Да, можно было использовать блок, расширяющий фотовозможности, но носить его отдельно неудобно, а использовать постоянно нет необходимости.
Еще одним вариантом можно назвать смартфоны компании Fairphone. Подход направлен на удобство ремонта смартфонов, где модульность конструкции прячется внутри корпуса.

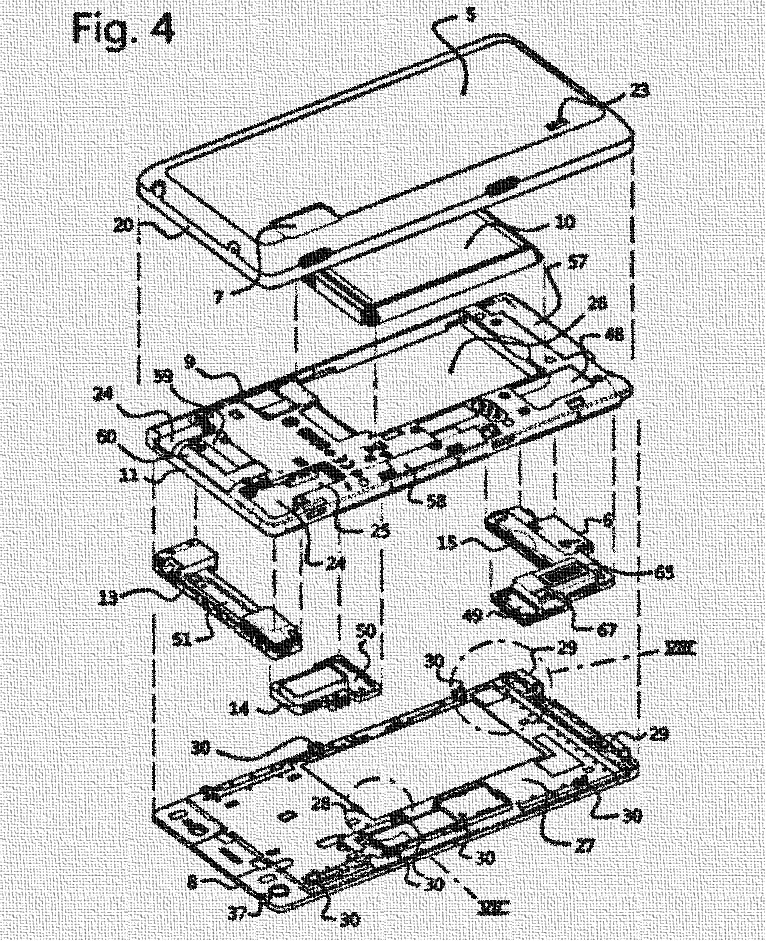

Но удобство это все же рассчитано на специалистов по ремонту. Пользователи редко когда самостоятельно обращаются к разборке устройств. Меня, например, как выше уже упоминал, смущает разборка смартфона с использованием фена для прогрева клея под задней крышкой. Обязательно что-нибудь перегрею. Но именно вариант модульности Fairphone мы и возьмем в качестве прототипа. Но только без клея.
Недавно мы показывали вам видео со сборкой трех устройств компании Sony. Она демонстрировала его на одной из выставок. Тогда актуальным флагманом компании была Xperia Z. Сборка без всякого клея:

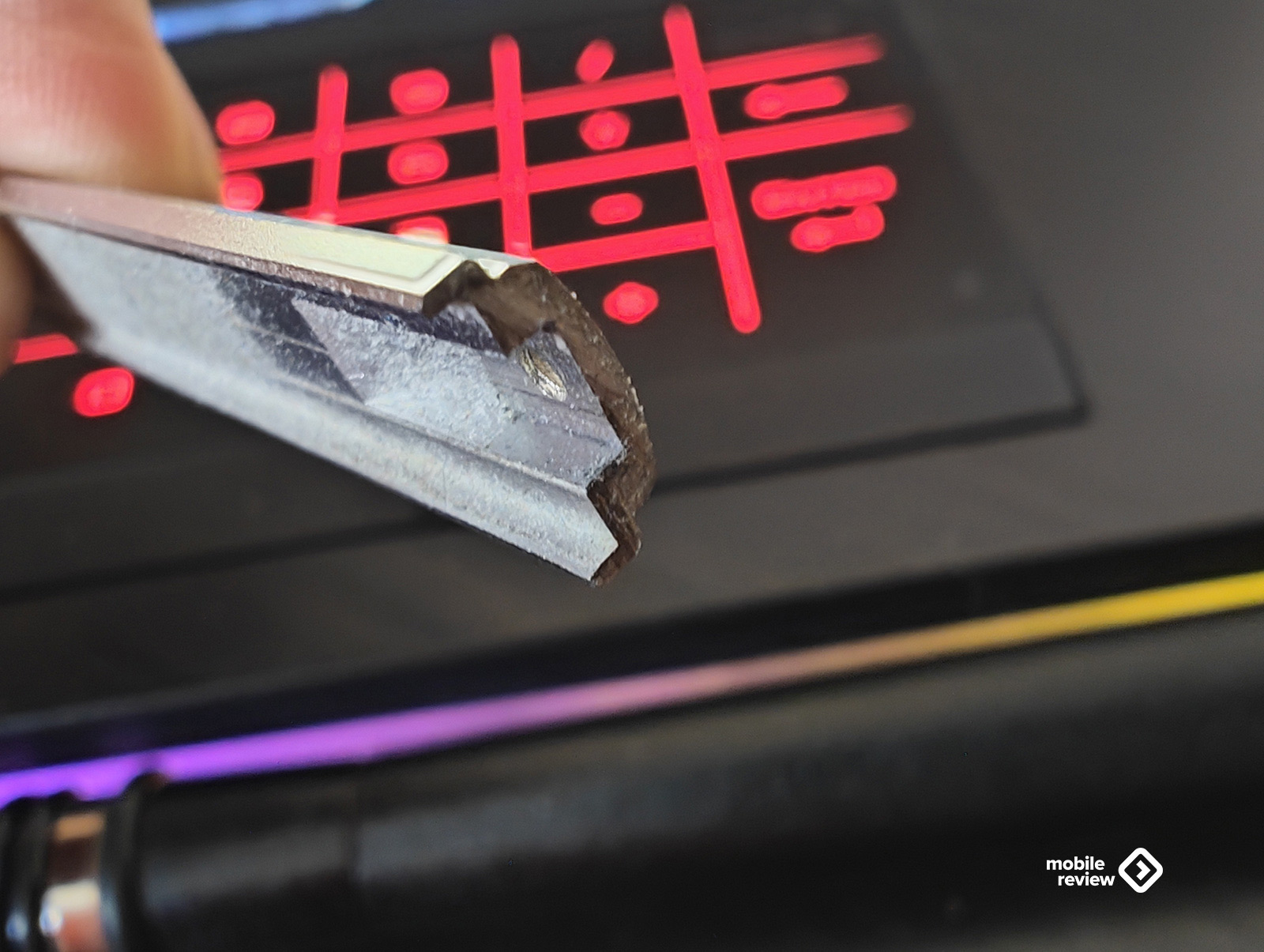

В том же материале я поделился и фотографиями металлического бампера для своей Nubia. В определенный момент мне становится скучно и я ищу какие-нибудь аксессуары для своих смартфонов. Правда, быстро убеждаюсь, что производитель уже заложил максимум стиля, и откладываю дополнительные чехлы в сторону. Этот же привлек интересной реализацией:
И если включить воображение, то конструкция такого бампера вполне может оказаться самодостаточной рамой непосредственно и для смартфона. Бампер надевается на смартфон следующим образом. Выкручивается по одному винту с каждой стороны. Смартфон совмещается с обеими половинами бампера, которые сдвигаются навстречу друг другу. Затем они стягиваются винтами и плотно удерживают смартфон благодаря сцеплению с рамой. Если же конструкция смартфона будет такой, что внешней рамы у него не будет, а удержание будет осуществляться посредством стягивания передней части со стеклом и экраном и крышки, между которыми будет находиться электронная начинка, то это позволит осуществлять легкую разборку устройства. Попробуем описать типовой сценарий.
Осуществление изобретения
Пользователь смартфона в соответствии с настоящим изобретением сталкивается с необходимостью замены аккумулятора. Для этого он откручивает по одному винту с каждой стороны рамы. Затем размыкает их путем сдвига друг от друга вдоль боковых граней смартфона. Конструкция рамы выполнена таким образом, что форма сечения удерживает стянутыми переднюю панель с экраном и крышку. После снятия боковой рамы пользователь снимает крышку и отсоединяет коннектор аккумулятора от такового на плате. Установив и подключив новый аккумулятор, пользователь производит сборку устройства. Он размещает крышку над блоком с электроникой таким образом, чтобы пазы крышки совместились с уплотнителем на блоке с электроникой. Далее пользователь совмещает верхний и нижний торцы с половинами рамы таким образом, что при вдвигании смартфона в каждую из половин за счет формы бокового сечения рамы происходит прижатие передней панели с дисплеем и крышки к блоку с электронной начинкой, обеспечивая его герметичность.
Формула изобретения
- Смартфон, содержащий корпус, дисплей, электронные компоненты, аккумулятор, блок памяти и программное обеспечение;
- упомянутый корпус выполнен разборным и содержит раму и крышку, при этом рама выполнена разъемной, а ее конструкция такова, что имеет возможность удержания дисплея, электронных компонентов и крышки;
- упомянутые электронные компоненты объединены в блок, форма которого выполнена с возможностью стыковки с дисплеем и крышкой.
- Смартфон по п.1, отличающийся тем, что место стыковки блока с электронными компонентами с крышкой и дисплеем оснащено уплотнителем.
- Смартфон по п.1 и п.2, отличающийся тем, что дисплей имеет сменное стекло.
- Смартфон по п.1 – п.3, отличающийся тем, что рама содержит пластиковые вставки.
В таком варианте разбор смартфона становится максимально простым, но при этом необязательным. Мы также учли возможность замены защитного стекла. Дизайн тоже не пострадает. В общем, подобная конструкция является вполне себе отличным вариантом, когда требуется долгое использование смартфона. При этом и саму раму можно легко менять на что-то более стильное, брутальное или драгоценное.
Приглашаем вас в комментарии с критикой и дополнениями.
Смелых идей, отличных изобретений и успешных продуктов. Удачи!
