Привет.

Если из анонса вы не поняли, о чем идет речь, то на картинке ниже — небольшое разъяснение.

Это зарядное устройство было в комплекте со смартфоном Dell Streak. Изящное, компактное и стильное. Уверен, что вы наверняка видели нечто подобное на AliExpress. Но наиболее заметной отличительной чертой, разумеется, является то, что вилка у такого устройства выполнена складной.

Более того, если присмотреться, то видно, что производитель предусмотрел модульную конструкцию изделия, где не пришлось бы делать разные корпуса для нескольких рынков сбыта. Также это решало вопрос с путешествиями. Достаточно было только взять с собой нужный модуль:

Однако если представить себе подобную конструкцию с вилкой для местных розеток, то вся его компактность улетучится, поскольку ничего никуда уже сгибаться не будет. У меня в разделе «Избранное» на одном маркетплейсе лежит зарядник, который мне показался верхом универсальности.

Его разработчики пошли еще дальше. Они словно понимали, что громоздкое устройство будет чувствовать себя комфортно далеко не в каждой розетке, а поэтому сделали возможность не только менять тип вилки, но и добавлять удлинитель для основного зарядного блока. Но сравните европейский и американский варианты. Один из них будет компактным, а второй, увы, нет.

Проблема

Собственно, мы практически полностью раскрыли суть во вступлении, так что здесь лишь резюмируем, что хотелось бы иметь компактное зарядное устройство с европейской вилкой, поскольку постоянно торчащие из корпуса два штифта не добавляют ни компактности, ни удобства переноски и хранения.

Уровень техники

Здесь нам следует рассмотреть несколько устройств, которые сегодня уже фактически являются стандартными. Каждый с ними в той или иной мере знаком. Первым я бы назвал вот такой вариант:

Мне такая конструкция сильно напоминает мой самый первый телефон. Я его на улице нашел. Разумеется, он был без зарядника. Помню, что пришел в один из салонов сотовой связи и попросил подобрать к моему телефону зарядное устройство. Я еще тогда отметил, что корпуса у них у всех одинаковые, только разъемы на конце кабеля различаются. Не суть. В общем, выглядело оно точь-в-точь как на картинке выше, только штекер был на Samsung SGH-N500.

Следующим этапом в развитии сетевых зарядных устройств уже можно назвать отсоединяемые кабели и зарядные блоки с разъемом USB-A. Долгое время среди смартфонов на Android были популярны комбинации кабелей USB-A – micro USB. Думаю, что многие помнят этот несимметричный штекер, который лишний раз напоминал о том, насколько более совершенным был разъем iPhone, в который можно было вставлять кабель вслепую. Сегодня это время прошло, и, уверен, неожиданно для многих Apple приняла сторонний стандарт. Однако непосредственно в зарядных блоках мало что изменилось, и все они выглядят плюс-минус одинаково.

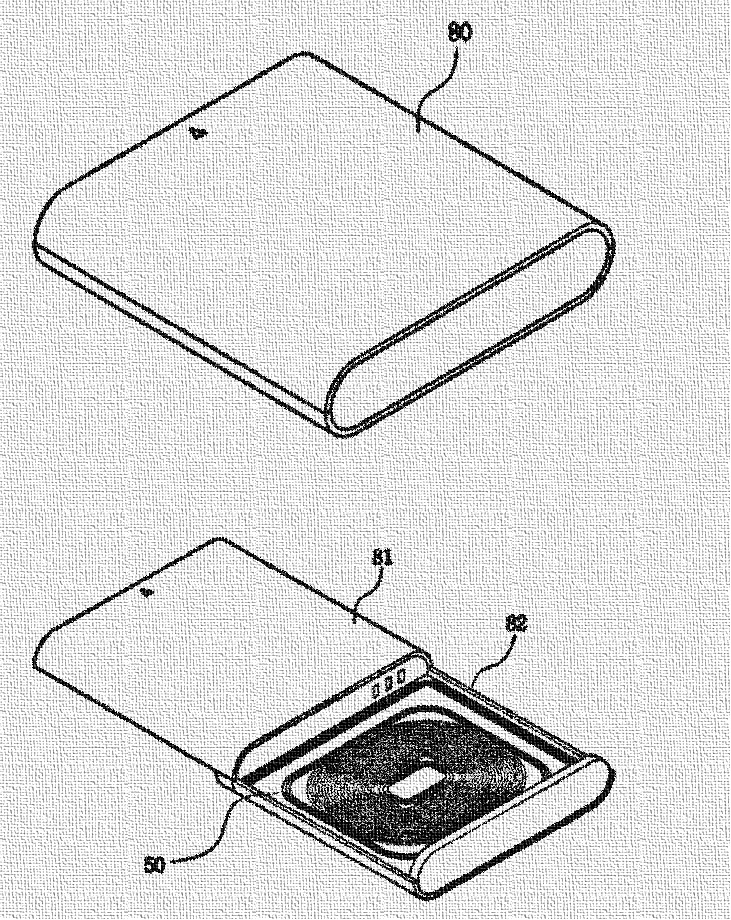

Если следовать главному изобретательскому принципу об идеальном конечном результате (ИКР), то следующим приемом после дробления на модули (отдельный зарядный блок и кабель) должна была стать замена механической системы. И она случилась. Появились беспроводные зарядные устройства. Эти штуки неплохи с точки зрения изобретательского уровня, но все же технически уступают своим более продвинутым проводным собратьям. Однако некоторое распространение они все же получили. И если дать волю воображению, в котором подобные устройства встроены в каждую поверхность, то беспроводной принцип можно было бы продать не как составную часть зарядника, а как часть электронных устройств, работающих без подзарядки. То есть, как бы ты ни старался, твой смартфон, так или иначе, оказался бы в магнитном поле и начал заряжаться. Но, как мы договорились выше, это всего лишь игра воображения. В реальной жизни эти устройства ничем не отличаются от обычных сетевых зарядных устройств. Более того, они еще и менее производительны. Но нужно отдать им должное, в случае аккумуляторов типа Power Bank, которые крепятся к задней крышке вашего смартфона, они (аккумуляторы) выглядят более органично, нежели занимающие разъем блоки, болтающиеся рядом на кабеле. А вот так выглядит стандартный магнитный зарядник, с внешним видом которого немного поиграли дизайнеры:

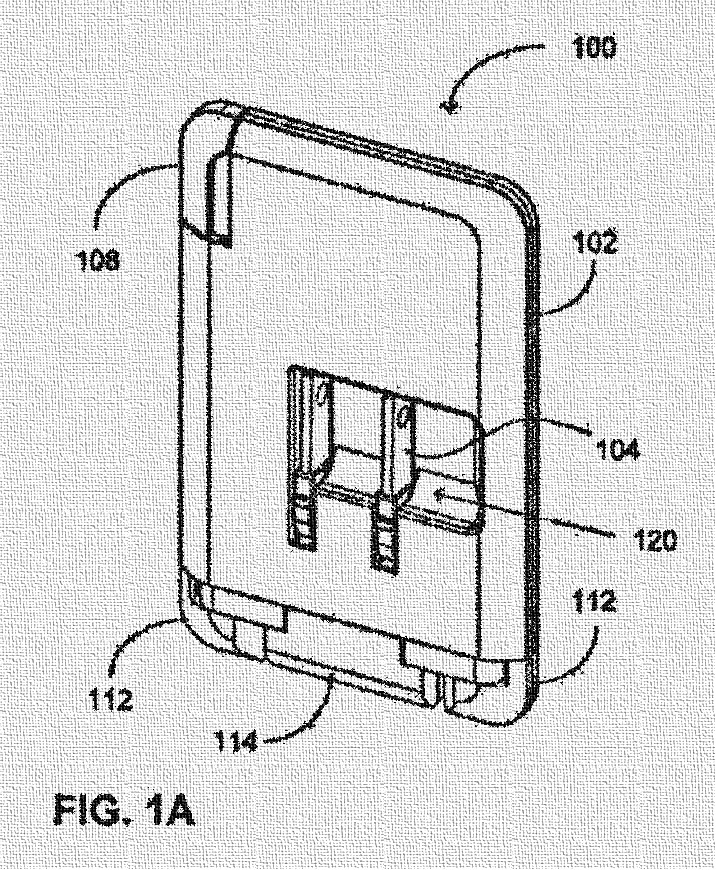

Итак, проводные зарядники мы обсудили. У них были как монолитные варианты, так и устройства с отсоединяемыми кабелями. Обсудили и финальный шаг в технологическом развитии зарядных устройств, который состоит в том, чтобы заряжать ими электронику беспроводным способом. Однако пока мечты о том, чтобы не задумываться о зарядке, остаются мечтами, можно подумать, как максимально оптимизировать устройства существующие, выжав из них максимум возможностей. Например, недавно мне попался весьма интересный вариант складного зарядника, который выглядит компактно и при этом довольно технологичен.

Механики в этом устройстве хоть отбавляй. Разумеется, от вас не скрылась поворотная вилка. Да-да, это все еще вилка типа A (используется в США, Японии, Канаде и на Кубе). Благодаря ей эта пластина отлично вставляется в соответствующую розетку.

Но на этом метаморфозы не заканчиваются. Теперь необходимо как-то соединить зарядное устройство со смартфоном. И здесь нам помогает еще один подвижно-складной элемент, который можно заметить на иллюстрации выше в нижней части корпуса. Смотрите, как он работает:

Таким образом, смартфон просто вставляется в зарядное устройство, как в док-станцию, а затем подсоединяется к розетке.

Стоит также отметить, что авторы изобретения в одном из вариантов осуществления говорят о том, что устройство может содержать встроенный аккумулятор. В описании говорилось, что посредством вилки происходит зарядка непосредственно установленного смартфона, и адаптер выполняет только функцию преобразования тока и напряжения. Зарядка же внутреннего аккумулятора осуществляется от того самого кабеля с USB-разъемом. На мой взгляд, как-то чересчур сложно. Я не спец, но если существует система подключения в смартфонах, которая умеет пускать ток от сетевого зарядного устройства мимо аккумулятора смартфона непосредственно на его работу (обходная зарядка во время игр, например), то почему этого нельзя сделать здесь? Корпус смартфона, судя по иллюстрации, сопоставим, а в нем куда больше компонентов. Но, возможно, я просто чего-то недопонял.

Существенным минусом зарядки смартфона подобным устройством я бы назвал требования к пространству вокруг розетки. Ничего не должно мешать. Если же розеток будет несколько (например, в сетевом фильтре), то с большой долей вероятности они перекроются конструкцией зарядного устройства, и с восполнением заряда других девайсов придется повременить. Ну и, конечно же, вспоминаем про вариацию с розетками типа C, которыми пользуются Евросоюз, Россия и еще несколько стран. Если мы приспособим к этой штуке какой-либо переходник, то вся компактность потеряется. В режиме внешнего аккумулятора все будет нормально, но вот с использованием в европейских розетках могут возникнуть сложности.

Из плюсов же мы уже выделили складную конструкцию и компактность при использовании электрической сети с предусмотренными конструкцией розетками.

Что же мы можем взять у существующих зарядных устройств, чтобы использовать их для европейских розеток, но с той же компактностью, которую дает складной вариант для подключения к сетям США? Складную конструкцию. Но не в буквальном смысле такую же складную. Добавим мой любимый вау-эффект:

Осуществление изобретения

Пользователь обнаруживает, что его смартфон разряжается, и принимает решение поставить его на зарядку. Он берет в руки кабель, соединяет его одним концом со смартфоном, а вторым — с зарядным устройством. Затем берет в руки зарядное устройство в соответствии с настоящим изобретением и активирует выдвижную вилку. Два стержня вилки одновременно выдвигаются и фиксируются. Пользователь вставляет зарядный блок в розетку. После того, как смартфон заряжен, пользователь извлекает зарядный блок из розетки и деактивирует выдвижную вилку. Оба стержня одновременно задвигаются в корпус. Выдвижение и задвижка могут осуществляться как посредством кнопки, так и с помощью ползунка.

Подобная конструкция позволит сделать устройство более компактным, а компоновка в блок протяженной продолговатой формы небольшой толщины обеспечит свободный доступ к соседним розеткам, если одна из них будет занята подобным сетевым адаптером.

Формула изобретения

  1. Зарядное устройство для электронных устройств, содержащее корпус, электронные компоненты, по меньшей мере один разъем для подключения кабеля питания, а также по меньшей мере два контакта штепсельной вилки;
    • упомянутые контакты штепсельной вилки выполнены с возможностью выдвижения из корпуса и задвижки внутрь корпуса.
  2. Зарядное устройство по п.1, отличающееся тем, что контакты штепсельной вилки имеют фиксатор положения.
  3. Зарядное устройство по п.1 и п.2, отличающееся тем, что контакты штепсельной вилки выдвигаются посредством подпружиненного ползунка.

Особой технической надобности в подобных ухищрениях, разумеется, нет. Это не более чем расширение вариативности конструкций. Но глядя на то, какие интересные зарядные устройства продаются на маркетплейсах (угадайте с одного раза, кто их делает), невольно задумываешься о том, почему бы нам тоже для родных просторов свой стиль не заиметь. А то только и делаем, что смотрим в рот всяким лимитированным сериям тех или иных гаджетов, в то время как сами могли бы делать что-то свое.

Традиционно ждем вас критикой в комментариях. Предлагайте свои варианты изобретений, всегда с готовностью откликаемся на ваши идеи. Владимир (Репин), я помню про протез и ту задачу, которую вы поставили. Обязательно рассмотрим и ее.

Смелых идей, отличных изобретений и успешных продуктов. Удачи!

P.S. Обратной связи сегодня не было, но ваши комментарии по предыдущему «Уголку» мы обязательно разберем в следующий раз.
