Недавно мы рассуждали на тему того, что «вот раньше было лучше». Шучу. Рассуждения были связаны с большим количеством вариантов одних и тех же устройств. Мы говорили в основном про Nokia, но и другие производители не стеснялись экспериментировать. Причем это не было просто экспериментом ради эксперимента. На примере практически одинаковых раскладушек N90 и N93 мы показали разницу достигаемого технического результата. Сегодня, казалось бы, пользователь проголосовал за скучную предсказуемую конструкцию. Моноблок, разъем для кабеля, несколько кнопок и большой выбор чехлов. Знакомая картина, верно? Периодически на краудфандинговых площадках еще можно встретить необычные конструкции смартфонов, но их положение далеко от популярного. Однако утверждать, что покупатель был бы однозначно против, нельзя. Мы как-то уже говорили про то, что крупные компании несут ответственность за сложившуюся ситуацию. И если одни из них могут легко менять свои же правила игры, то другим за это спуску не дают. Вспомните про отказ от зарядных устройств в комплекте. Одна компания сказала, и ей все простили. Другая повторила, и началось. Много всего можно вспомнить. Сегодня попробуем еще раз проанализировать состоятельность модульного подхода. Но сначала — пару слов по предыдущим изобретениям.
Обратная связь
В «Уголке №113» мы говорили о самозаряжающейся клавиатуре. Идея навеяна аккумулирующими энергию дорогами из Японии. Люди продавливают пьезоэлемент (электромеханический преобразователь) и таким образом создают ресурс для питания осветительных ламп, например. В клавиатурах же уже есть механическое движение клавиш, которое также можно было бы использовать для получения энергии. Подробнее с нашими задумками можно ознакомиться по ссылке ниже:
Lecron обратил внимание на то, что на разные клавиши логично назначить разные усилия нажатия (а значит, и разную генерацию энергии). И тут я однозначно соглашусь. По клавише Enter, Backspace или «точке» иногда позволяю себе лупануть так, что на меня домочадцы оборачиваются. Так что пункт однозначно нужно добавить:
7. Самозаряжающаяся клавиатура по п.1 – 6, отличающаяся тем, что выполнена с возможностью установки индивидуальных значений генерации энергии каждой отдельной клавишей.
Не будем здесь уточнять, каким способом достигается эта настройка. Программным или механическим, неважно. Если возьметесь за разработку, то сами и выберете.
Одним из вариантов реализации устройства была схема, где клавиатуре для начала работы требуется набрать какое-то количество символов, чтобы накопить энергии для печати. Заполнялся специальный индикатор. При бездействии шел бы разряд, и пользователь был бы вынужден, не останавливаясь, набирать текст, чтобы клавиатура не разрядилась. Когда жене рассказал про подобный ход, она ответила, что уже ставила программную версию подобного стимула не прокрастинировать. Там вообще был какой-то ад. Софтина была настроена так, что при паузе в наборе текста она начинала удалять написанное, имитируя нажатия на Backspace. В общем, наша версия с саморазрядом — это очень лайтовый вариант. К тому же отключаемый. DT-75 предложил еще и рассмотреть вариант с трекболом, который бы работал как аналог генератора переменного тока. Только в качестве ротора был бы шар, а не ось. Не знаю, насколько точно можно было бы позиционировать курсор, учитывая, что для выработки энергии пришлось бы преодолевать сопротивление магнитов, но как идею отметим.
И еще один момент. Хотя «Уголок №114» на момент сдачи этого материала еще не опубликован, я не могу не отметить, что аналог решения, которое мы приводили, мне попался буквально в тот же день в коротком видео в социальной сети с квадратными картинками. Приведу его здесь:
Но несмотря на то, что копия практически полная, нашей формулы хватает для того, чтобы его обойти. Честное слово, иной раз хочется замоделить гаджет до близкого к готовому продукту вида, но всегда нахожу отговорки. Вот и сейчас было взялся, да бросил. Ладно, давайте перейдем к сегодняшнему изобретению.
Проблема
Главной претензией к существующему статус-кво я бы назвал неабсолютную вариабельность имеющихся электронных устройств. В частности, смартфонов. Владимир Репин периодически напоминает, что человеку сегодня уже требуется устройство, которое было бы с ним всю жизнь для составления полного лога его действий и поведения его органов. Это положительно сказалось бы и на ментальном здоровье, и на физическом. И производители периодически берутся за создание чего-то для этих целей. Но пока без особого успеха. Сегодня на эту роль сложно что-то выбрать. С одной стороны, внутри экосистемы отлично справилась бы Apple. У нее есть продвинутые программные продукты и соответствующие устройства. Но, с другой стороны, для мониторинга здоровья iWatch, например, не подходят. Слишком мало работают. Многие смартфоны же в качестве следящего устройства сегодня намеренно ограничены в вопросе мониторинга финансовой активности граждан из-за блокировки платежных систем, что напрямую влияет и на оценку популярности приложений в официальных магазинах, где их нереально купить. Но не программное обеспечение сегодня будет в фокусе нашего изобретения, а скорее конструктивные возможности. Это интереснее.
Уровень техники
Про модульные продукты известно много. Более десяти лет назад Google настойчиво популяризировала это направление, объявив о работе над смартфоном в рамках проекта Google Project Ara.

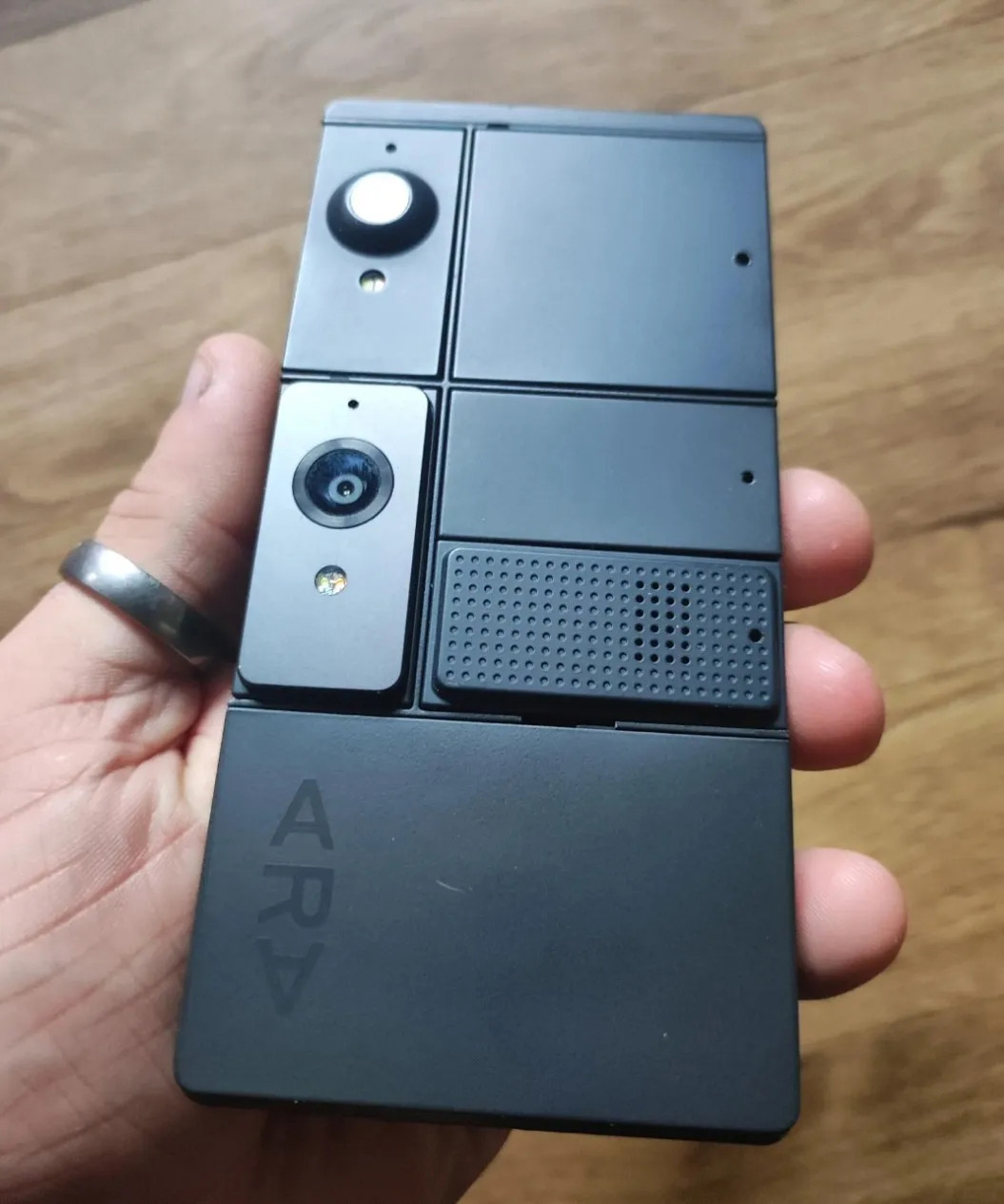

Обратите внимание, что на стадии разработки планировалась масштабная замена компонентов, предполагающая даже использование разных экранов. Допустим, что разные экраны люди едва ли использовали бы, но вот что касается замены разбитых, то послабление для людей весьма серьезное.

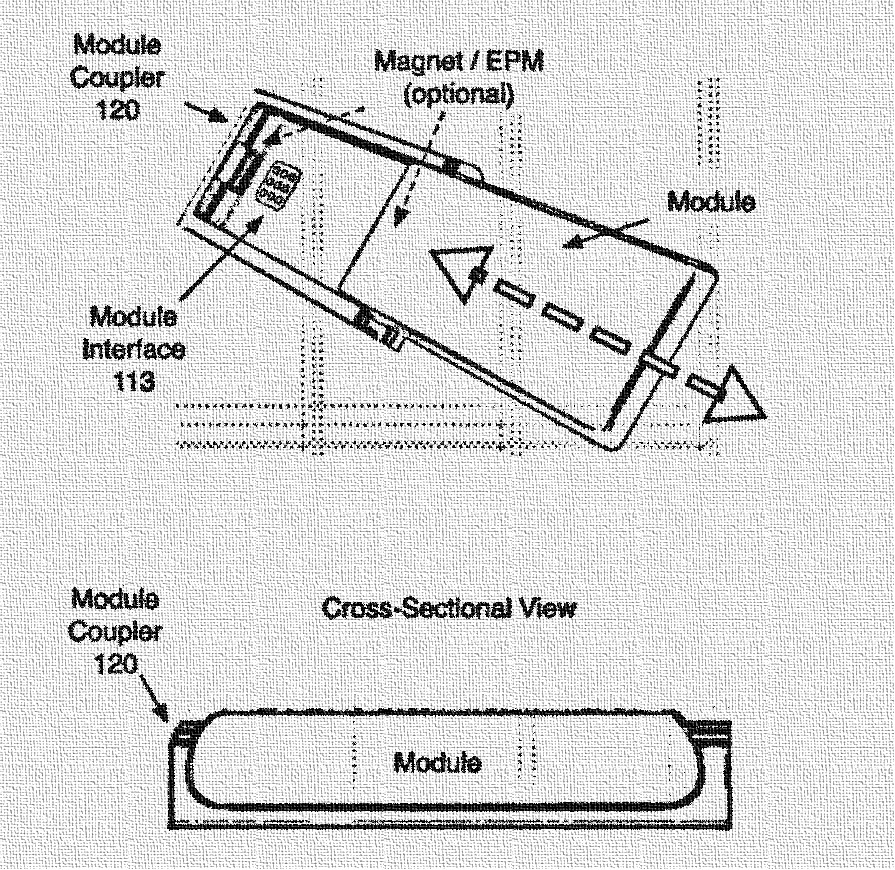

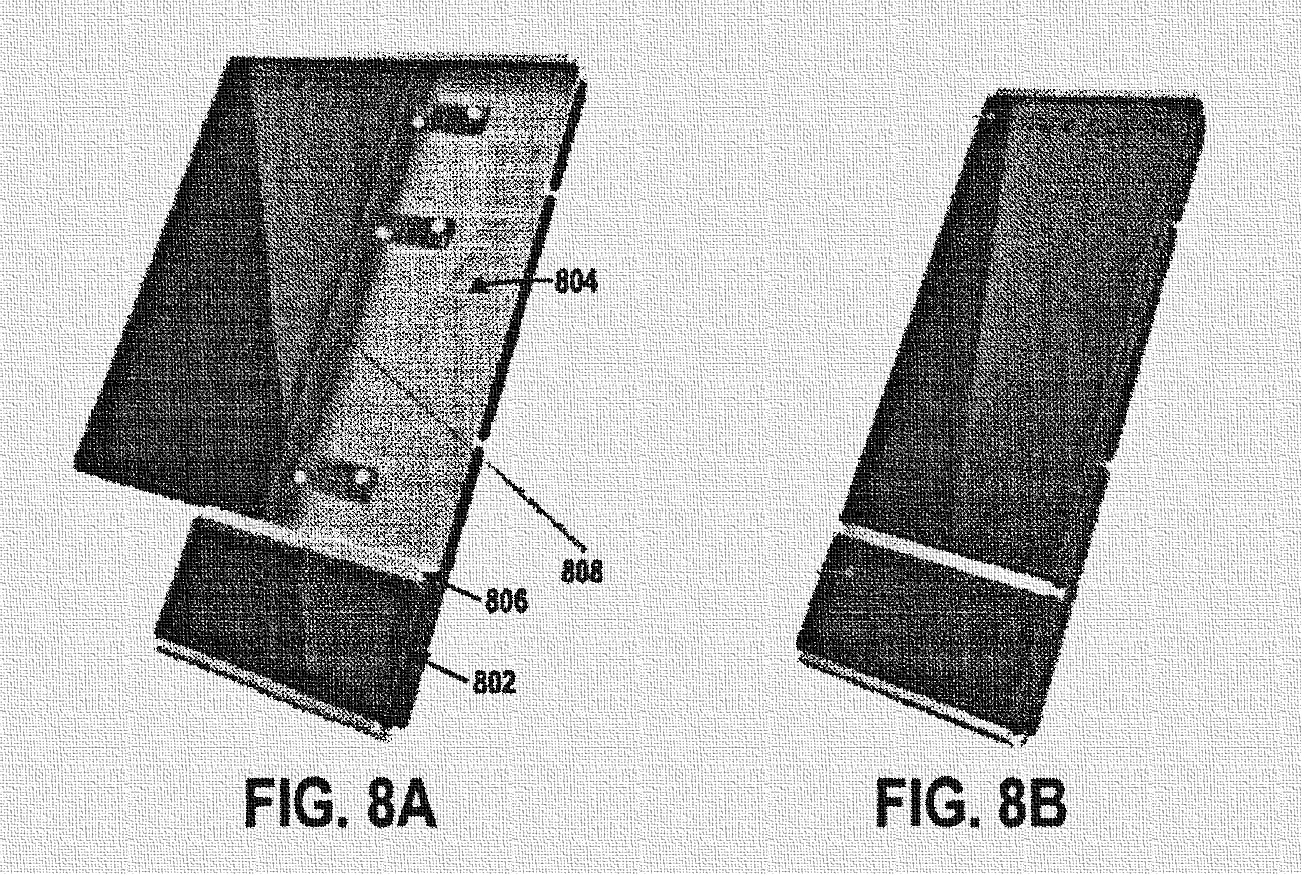

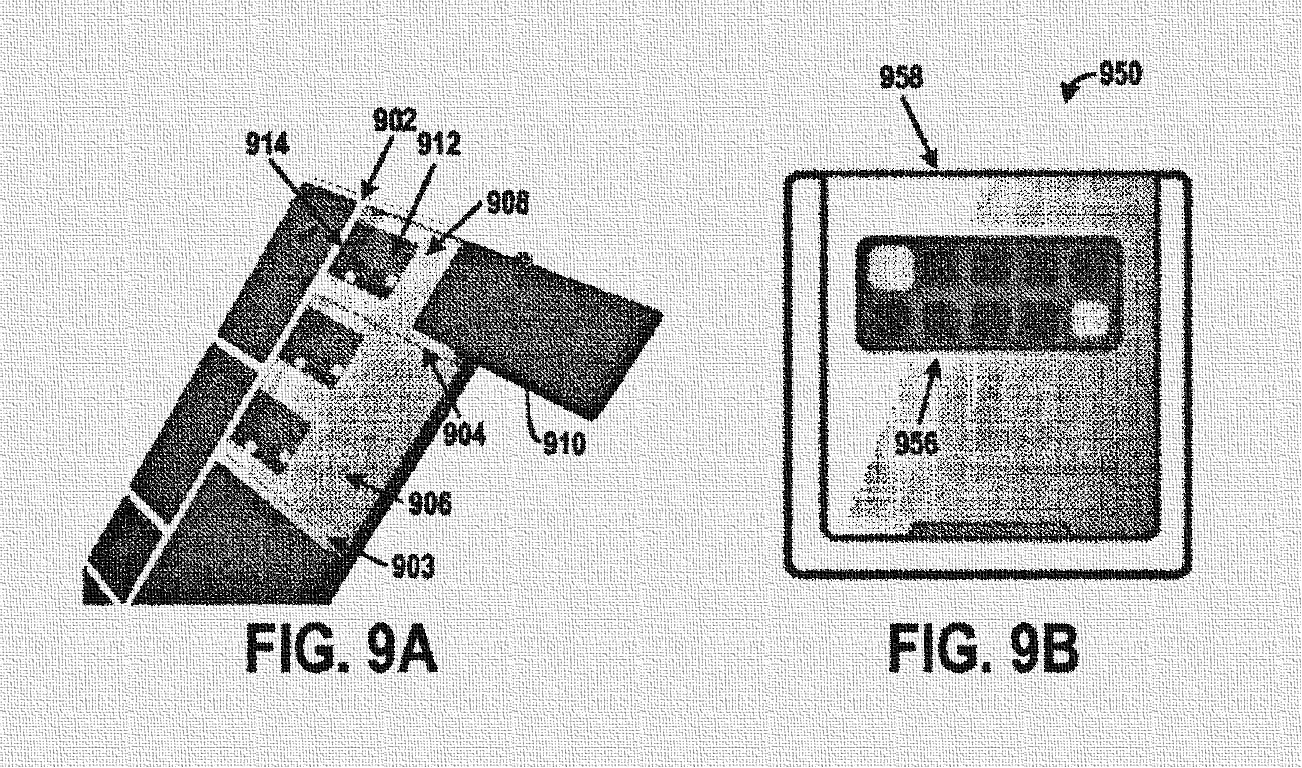

По иллюстрации выше можно понять, что в ранних версиях предполагалось использовать установку модулей на основе направляющих. Google даже получила несколько патентов на совершенно конкретную форму боковых граней модулей и, собственно, тех самых направляющих. Но до реализации в грубом прототипе дошел другой вариант. Все дело в том, что модули планировалось удерживать посредством магнитов.
Но расположение этих магнитов было таким, что при резком движении модуль мог скользить внутри своей ячейки вдоль направляющих, оставаясь подключенным. Когда же дошло до конструирования прототипа «в железе», выяснилось, что требуется куда больше контактов, нежели на патентных изображениях, и что сдвиг модуля относительно них легко перемкнет те из них, что соединяться не должны. Поэтому было решено сделать более надежное крепление. Магниты начали работать на разрыв, а не на сдвиг, а модули встали в каркас мертво. Правда, к этому моменту в лаборатории отказались и от заменяемого экрана, и от сменного процессора.

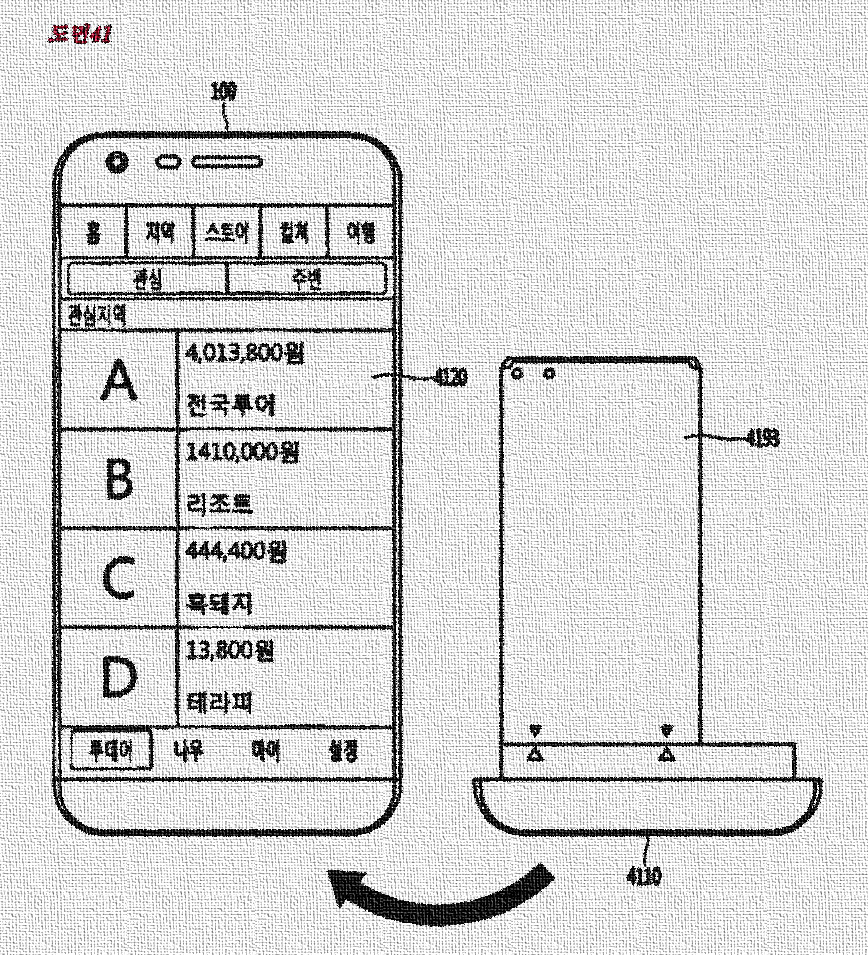

Другими примерами модульных смартфонов можно считать Moto Z Play и LG G5. Первый был ближе к концепции, но второй мне нравится тем, что инженеры не постеснялись сделать модули подключаемыми непосредственно «под капот»:
Есть ощущение, что какой-то такой способ нужно попытаться реализовать сегодня. Почему? Ну, как минимум из-за компактности. Если у основы и модуля есть корпус, то соединение их вместе дает нам проигрыш в толщине на величину двух толщин стенки корпуса. Ну и следует отметить еще одну интересную технологию:

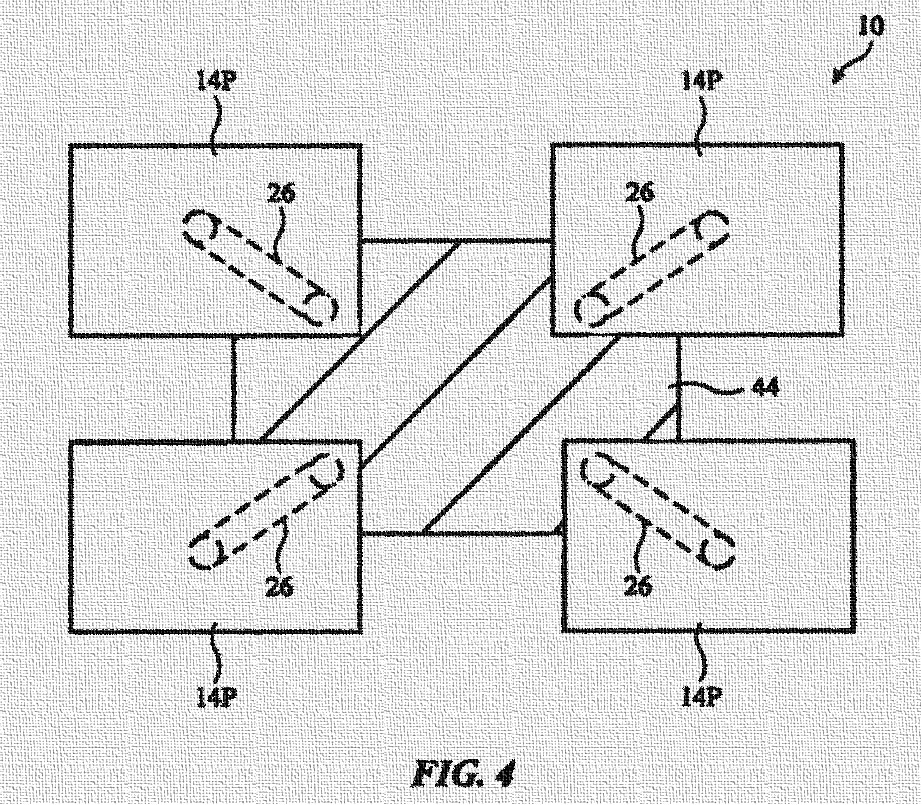

Мы писали об этой заявке Apple еще в 2022 году в рамках цикла статей «Патентный ландшафт». На сегодня эта заявка компанией заброшена, и работы над ее восстановлением не ведутся. Видимо, не такое уж перспективное направление. Суть заявки в том, что вместо гибких дисплеев компания предлагает составной. Работать, по их мнению, это должно как-то вот так:
Не знаю, для какой категории продуктов инженер рассматривал это решение, но, судя по всему, продавить его у него возможности не было. А теперь представьте, что дисплей вашего смартфона составлен из двух, которые без складки состыкованы в одном месте. При этом толщина смартфона составляет те самые средние 8 мм. Воображение подстегнуло видео одного интересного девайса:
Я когда-то пользовался смартфоном Galaxy Y Pro DUOS. В нем экран был еще меньше. Но зато была qwerty-клавиатура. И подумалось: а что, если сделать низ такого «квадратика» одним большим коннектором?
Осуществление изобретения
Пользователь достает из кармана смартфон, выполненный в соответствии с настоящим изобретением. Пользователь набирает на qwerty-клавиатуре сообщение, после чего начинает просматривать ленту социальной сети. Экран смартфона занимает половину корпуса. Оставшуюся половину занимает клавиатура. В какой-то момент пользователю захотелось воспользоваться возможностями устройства для просмотра фильма. Он отсоединяет нижнюю половину с клавиатурой и присоединяет на ее место аналогичную верхней части половину, которая полностью копирует верхнюю часть. При отсоединении клавиатуры видно, что нижняя половина экрана не имеет рамки, а у присоединяемой части, соответственно, та часть экрана, что соединяется с оставшейся без клавиатуры половинкой. При соединении частей с экраном корпуса подключаются и отдельные блоки синхронизируются между собой. Экран увеличивается вдвое, и пользователь запускает фильм. Когда же пользователю захотелось воспользоваться смартфоном для съемки, он отсоединяет модуль с экраном и присоединяет модуль с профессиональной оптикой. При этом этот самый модуль также может быть самостоятельным. При желании использовать исключительно квадратный дисплей компактного размера (например, в качестве навигатора во время пробежки на запястье) пользователь закрывает коннектор с одной из сторон квадратного корпуса заглушкой, внешняя часть которой соответствует геометрии и цвету остального корпуса.
Формула изобретения
- Смартфон, содержащий корпус, экран, электронные компоненты, аккумулятор, устройства ввода и вывода звука, блок памяти и программное обеспечение;
- упомянутый корпус и электронные компоненты выполнены таким образом, что при взгляде с лицевой и задней сторон форма смартфона образует квадрат; при этом нижняя грань выполнена в виде коннектора;
- упомянутый корпус выполнен разъемным и имеет съемную деталь в части расположения коннектора;
- упомянутый экран выполнен таким образом, что не имеет ограничительной части со стороны грани в виде коннектора и съемной детали корпуса.
- Смартфон по п.1, отличающийся тем, что содержит на корпусе кнопки управления.
- Смартфон по п.1 и п.2, отличающийся тем, что содержит беспроводную зарядку встроенного аккумулятора.
- Смартфон по п.1 – п.3, отличающийся тем, что замок съемной детали корпуса выполнен с возможностью активации и дезактивации посредством программного обеспечения смартфона.
Квадратный корпус позволяет использовать большую часть функций с комфортом, аналогичным традиционным прямоугольным устройствам с экраном вдвое большей диагонали. Меньший дисплей менее энергоемкий, а потому подобное устройство точно должно работать не меньше своих более крупных аналогов. Подключение же сторонних модулей не будет увеличивать его толщину, как мы можем часто видеть при примагничивании к спинке некоторых устройств, например, ЦАП’а. Здесь это реализуется просто увеличением диагонали. Мы намеренно не написали про камеры и дополнительные клавиатуры, поскольку модули здесь могут отнять слишком много места и сами по себе. Также мы ничего не написали про разъем для зарядки, поскольку это тоже можно реализовать отдельным модулем. И ведь в нем можно разместить не только type-C, но и вообще весь спектр разъемов для подключения всей возможной периферии (только успевай софт писать). А ведь можно запилить и модуль, который будет иметь с одной стороны экран, а с другой — клавиатуру. Короче, здесь одних только модулей на десяток патентов. Предлагайте свои варианты в комментариях.
Смелых идей, отличных изобретений и успешных продуктов. Удачи!
