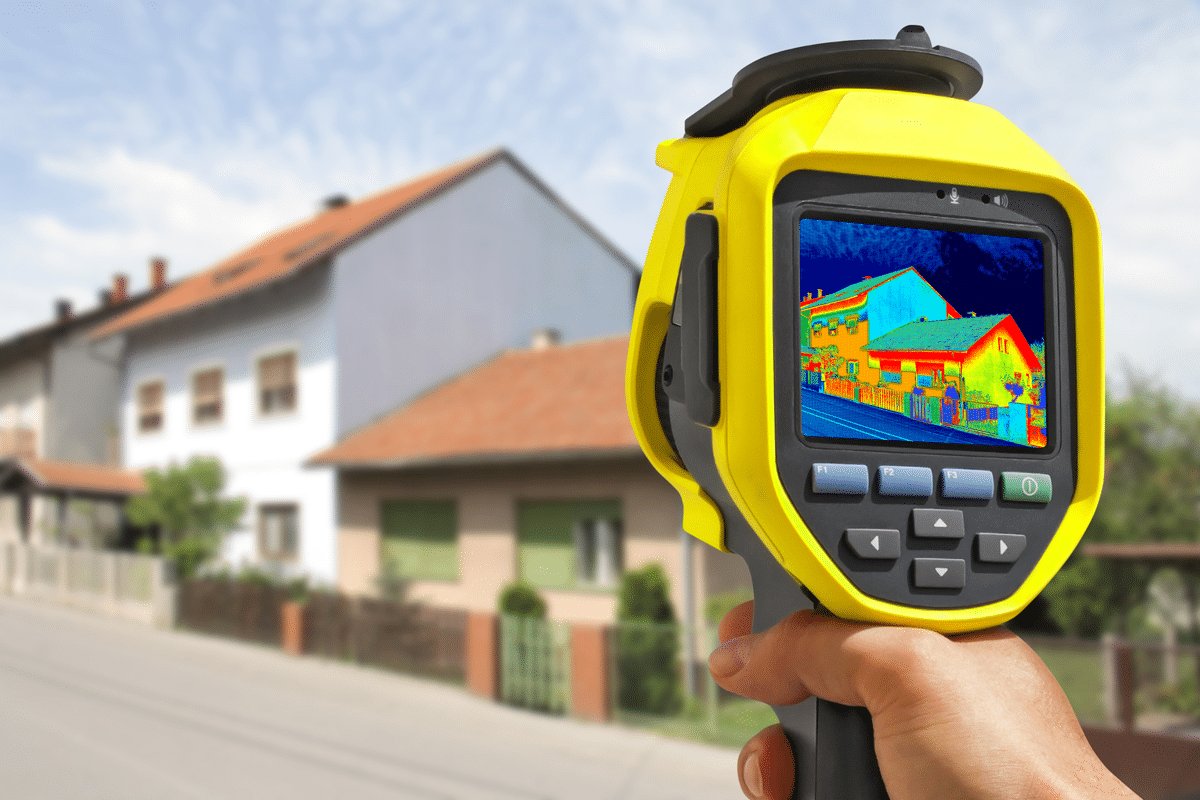

На стройке без тепловизора никуда. Благодаря этому прибору строители могут отследить утечку тепла, проверить, насколько хорошо установлены окна, и посмотреть, нет ли пробелов в утеплении здания. Выявление перегрева контактов в электрощитке, диагностика теплых полов и радиаторов отопления тоже проводятся тепловизором.
Поэтому разберемся, какой тепловизор лучший и на какие характеристики обращать внимание. В этом топе тепловизоров мы рассмотрим 5 приборов, которые пригодятся в строительных работах.
Для определения лучшего тепловизора учитываться будут следующие характеристики:
Разрешение матрицы. Чем выше разрешение, тем детальнее термограмма (тепловое изображение): на картинке видно больше мелких объектов, плюс можно различить незначительные перепады температуры даже при съемке на расстоянии. Небольшое замечание: разрешение ИК-матрицы и разрешение экрана — это совсем разные показатели. Так что если думаете, как выбрать тепловизор, внимательно смотрите на термины.
Температурный диапазон. Показывает, в пределах каких температур тепловизор считывает показания. И снова нюанс: не путаем с диапазоном «рабочих температур» — в этом случае речь идет о температуре окружающей среды, при которой тепловизор сохраняет работоспособность. В общем, в технических характеристиках приборов есть строчки с похожими названиями, но совсем разным смыслом.
Погрешность измерения показывает, насколько точен прибор. Обычно погрешность в пару градусов выглядит незначительной, но на деле может привести к неверным выводам о теплоизоляции, перегреве кабеля или электрических контактов и т.д. Поэтому при выяснении, какой тепловизор лучший, обращаем внимание и на эту характеристику.
Чувствительность NETD (мК) — способность тепловизора определять минимальную разницу температур соседних точек. А вот это один из ключевых параметров для строительного тепловизора. Температурная чувствительность измеряется в милликельвинах, но если сказать по-простому, то в тысячных долях градуса. Чем ниже NETD, тем чувствительнее прибор. Поясним на простом примере: один тепловизор способен увидеть даже мокрые пятна на стене (низкий NETD), а другой —только окно, которое забыли запенить (высокий NETD). Примерной «рабочей» границей для строительных тепловизоров является значение NETD <100 мК. Так что лучший тепловизор — в том числе тот, у которого наиболее низкая температурная чувствительность. Но держим в голове, что ни одна характеристика сама по себе не является решающей.
Кадровая частота — определяет плавность изображения при движении. Если частота низкая, видео, снятое тепловизором, будет чересчур прерывистым. Плюс можно не заметить утечку тепла на каких-то маленьких участках (трещины, щели). Поэтому в рейтинге тепловизоров мы учтем и этот параметр.
Поле зрения отвечает за то, какую площадь охватывает тепловизор. Скажем, один прибор видит только кусок стены, а другой — весь фасад здания целиком. Преимущество широкого поля зрения — ускорение работы: не приходится фиксировать каждый участок поверхности отдельно.
Разрешение дисплея. При большом экране с высоким разрешением не приходится напрягаться, чтобы разглядеть мелкие дефекты. Однако за детализацию термограммы отвечает прежде всего разрешение матрицы.
Гарантия. Вы можете купить самый лучший тепловизор, но от брака не защищён никто, причем брак может дать о себе знать не сразу. Поэтому мы включили гарантию в параметры нашего рейтинга (с гарантией сейчас есть ряд тонкостей, о которых будет сказано в статье).
Начинаем разбирать конкретные модели — и определимся, какой тепловизор лучший по сумме характеристик. Учтем не только технические параметры, но также цену и гарантию. Рейтинг составлен от обратного, победителя объявим в конце.

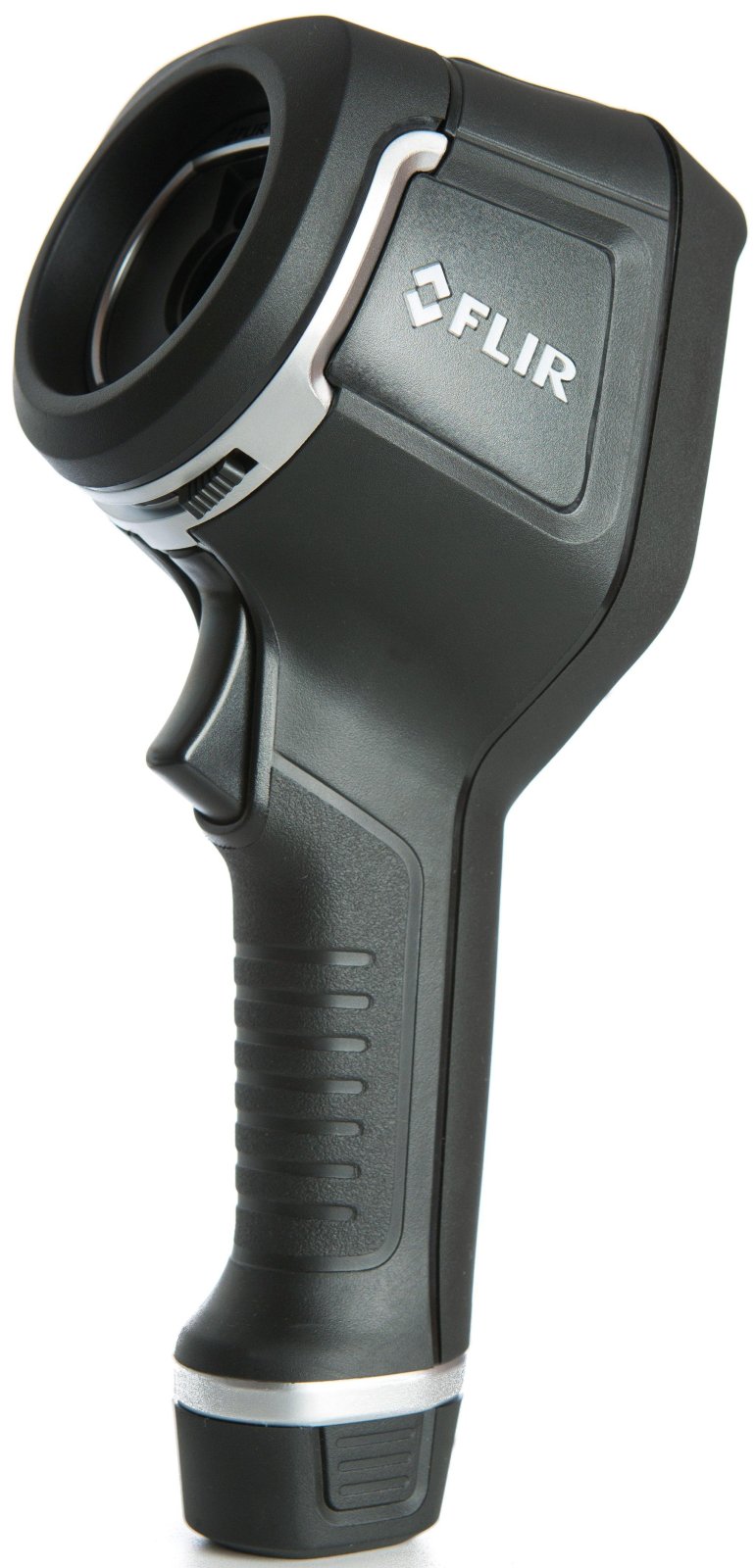

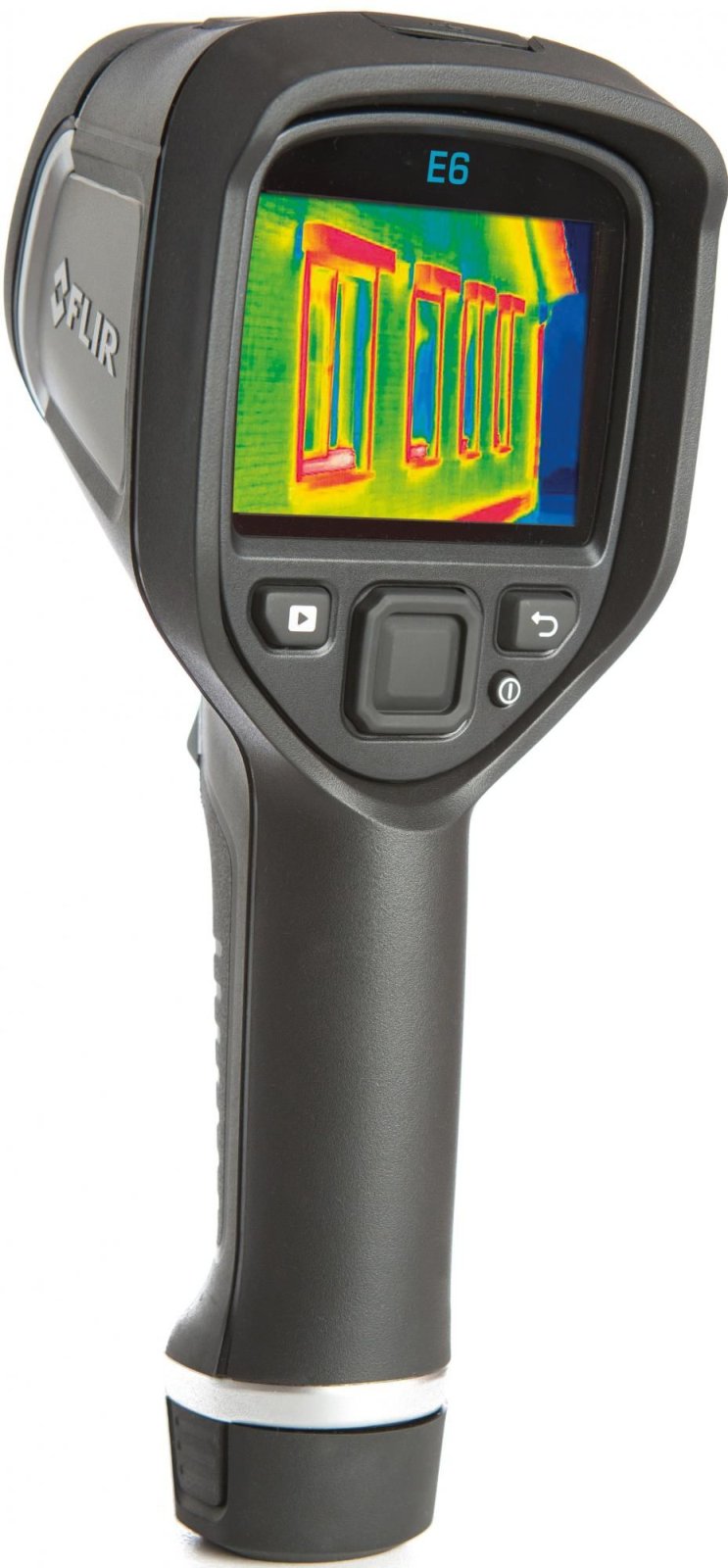

5. FLIR E6-XT
Американская компания FLIR — крупнейший в мире разработчик лучших тепловизоров, а также компонентов и датчиков тепловизионного изображения. Бренд работает с 1978 года. То есть у FLIR безупречная репутация именно в сфере производства тепловизионной техники. А вот цены на их устройства крайне высоки. Но все же FLIR мы приводим как некий признанный «эталон», с которым, в том числе, будем сравнивать другие модели рейтинга.
Разрешение матрицы у данного тепловизора — 240х180 пикс. Этого достаточно для базовых задач. Можно проверить утечку тепла, проконтролировать работу электрощитов и перегрев электрических кабелей. Но дистанция до точки измерения не должна превышать 7 метров.
Температурный диапазон. FLIR E6-XT работает в очень широком температурном диапазоне: от -20 до +550°С. Ни у одного другого тепловизора в рейтинге нет такой верхней границы.
При этом погрешность всего 2°C.
Температурная чувствительностьNETD — <60 мК. Такому значению «позавидуют» не только большинство строительных тепловизоров, но даже и охотничьи модели, которые в целом отличаются повышенной чувствительностью.
Частота кадров — 9 Гц. А вот тут показатель довольно низкий. Это подходит для статичного анализа температуры (например, съемка со штатива). Но если съемка ведется в движении, изображение будет «подвисать» и напоминать слайд-шоу.
Поле зрения — 45х34°. В объектив помещается большая площадь, поэтому не придется активно водить тепловизором, чтобы охватить большую область. Очень кстати, учитывая низкую частоту кадров.
Разрешение дисплея — 320х240 пикс. Такой дисплей гарантирует высокую четкость и подходит для профессиональных строителей.
Гарантия. FLIR официально прекратил работу на территории России. Хотя товары бренда продолжают приезжать в страну параллельным импортом, официальной гарантии нет. Придётся довериться продавцу и его двухлетней гарантии. Учитывая цену, даже такая гарантия не дает полной уверенности.
Ну а цена, про которую мы успели упомянуть уже дважды, — 350 тыс. руб. Это самый дорогой тепловизор в рейтинге.
Вывод: при вопросе, какой тепловизор лучше, вряд ли многие назовут FLIR E6-XT из-за высокой цены. Но всё же американская компания — признанный гранд в сфере производства тепловизионной техники, за что и получает свое место в нашем рейтинге тепловизоров.

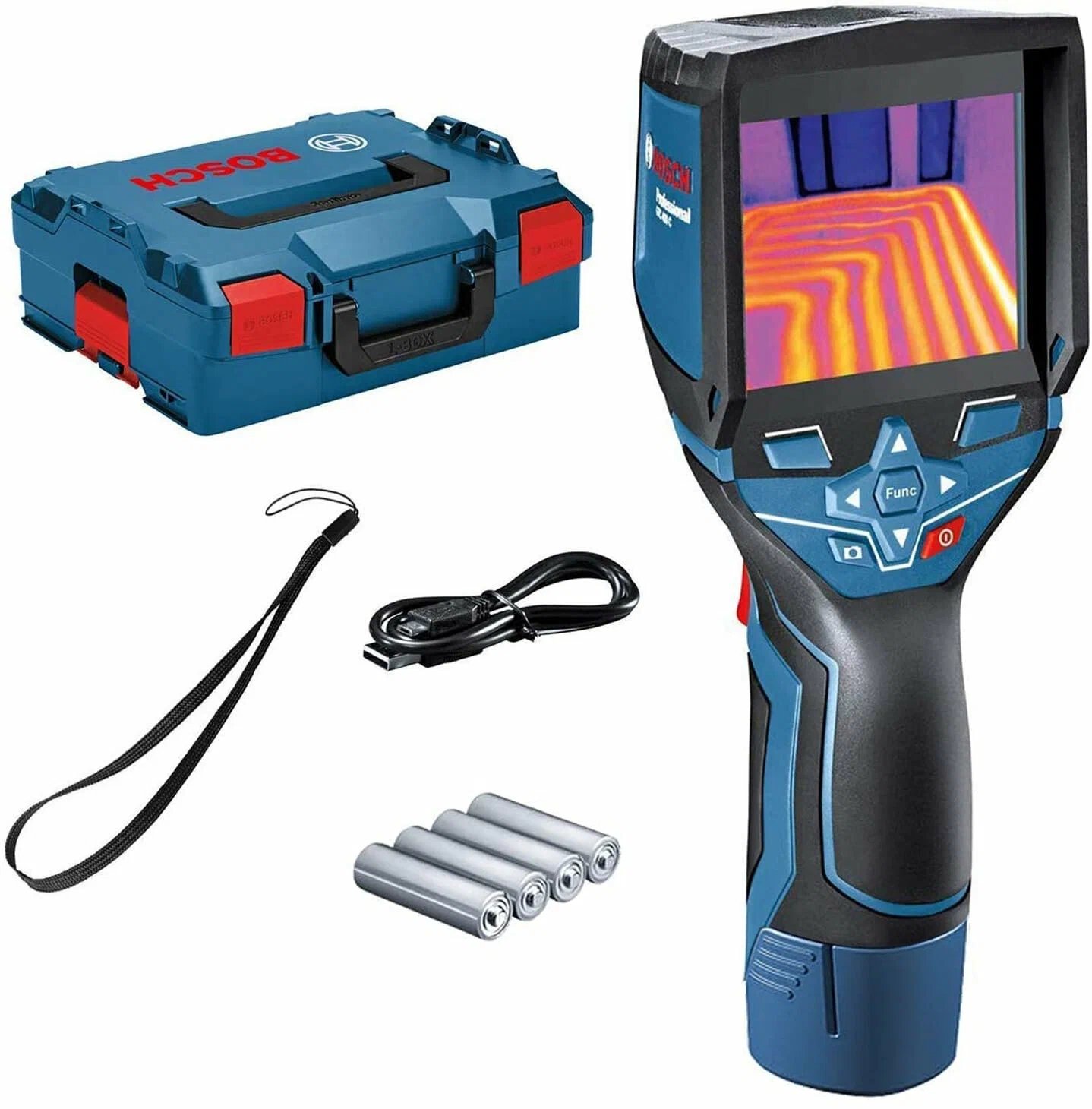

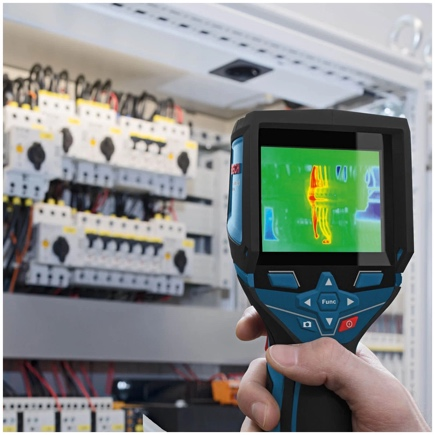

Бренд Bosch известен каждому, поскольку компания разрабатывает не только строительные инструменты, но также бытовую технику, автомобильные комплектующие, промышленное оборудование. И в наш рейтинг Bosch попал как, безусловно, один из лучших тепловизоров. Разберёмся подробнее.
Разрешение матрицы — 160×120. Это минимальный порог для комфортной диагностики. С типовыми задачами такой тепловизор справится, но для качественной съёмки придётся подходить близко к объекту, иначе изображение может быть нечётким.
Температурный диапазон — от -10 до +400°С. При слишком низкой температуре объекта тепловизор Bosch фактически бессилен.
Погрешность — 3°C. На самом деле, погрешность — не главный параметр, для тепловизора большее значение имеет чувствительность. Но от именитого бренда Bosch такая погрешность — неожиданность.
ЧувствительностьNETD— <50 мК. Отличный показатель, позволяет тепловизору улавливать даже минимальные перепады температуры. Bosch — лидер рейтинга по одному из ключевых параметров.
Частота кадров — 9 Гц (низкая, как и у предыдущей модели FLIR E6-XT). Для статичной съемки объектов достаточно, но при движении изображение будет «дёрганым».
Поле зрения — 53х43°, т. е. значительно шире, чем у FLIR (45×34°).
Разрешение дисплея — 320×240 пикс. Дисплей как раз для профессиональных строителей, но, учитывая разрешение матрицы, четкость картинки может страдать не из-за дисплея, а из-за разрешения ИК-датчика.
Гарантия. Bosch — ещё один из «ушедших» брендов, компания официально покинула российский рынок. Поэтому гарантия не от самого бренда, а от продавца-поставщика параллельного импорта. Срок гарантии — 1 год.
Цена: 136 тыс. руб.
Вывод: из преимуществ — высокая температурная чувствительность и широкий угол обзора. Но разрешение матрицы Bosch GTC 400 C значительно уступает другим устройствам в топе тепловизоров. Данная модель подойдет для работы, в которой требуется высокая чувствительность к незначительным перепадам температуры, а вот для работы «в движении» — не очень.

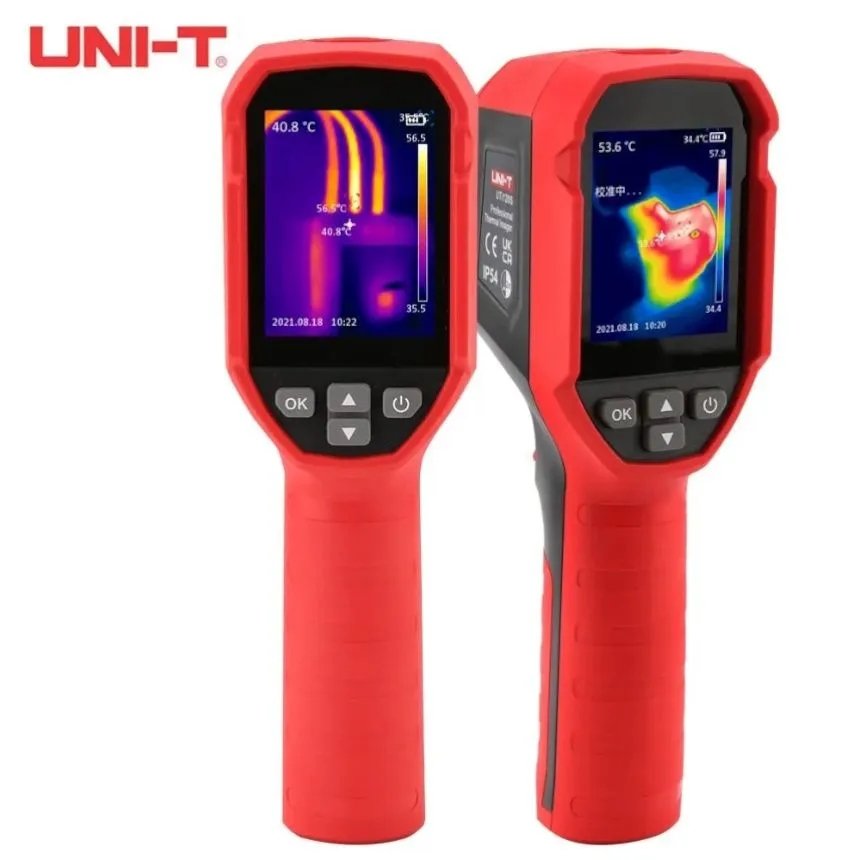

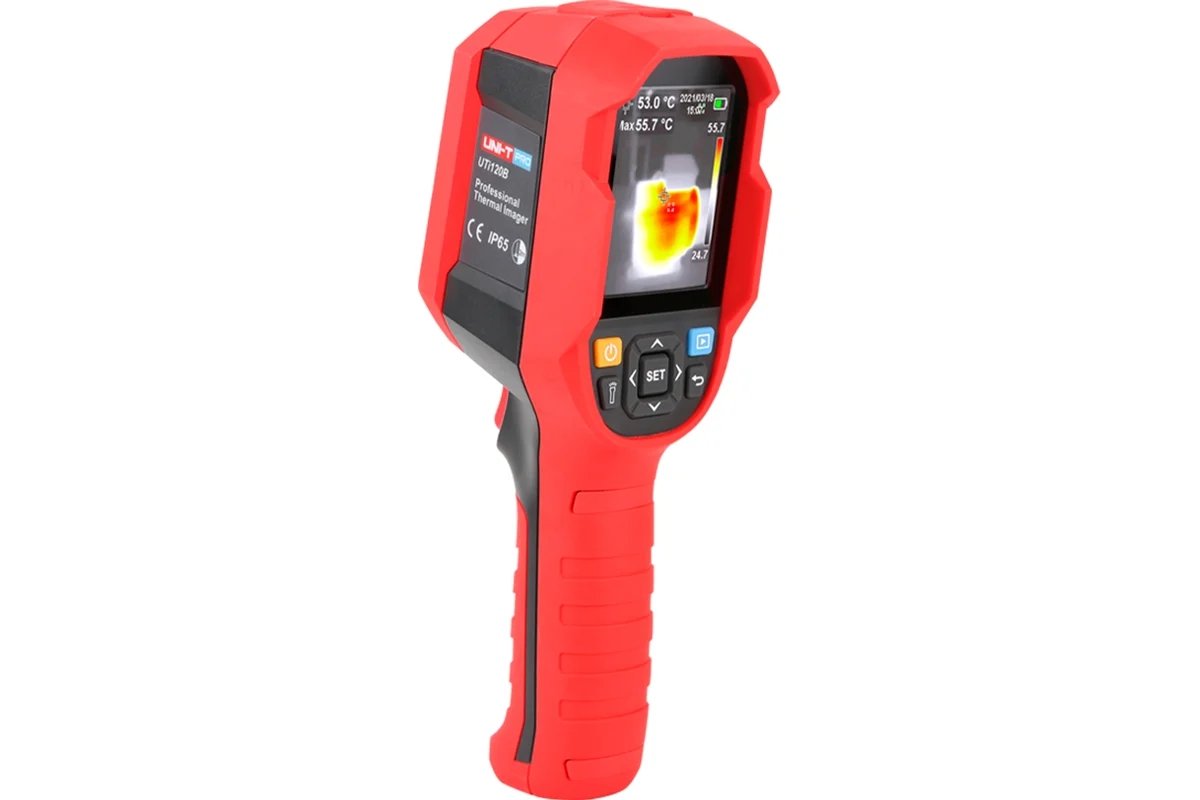

Бренд UNI-T — крупный китайский производитель измерительных приборов. Компания базируется в Гонконге и работает с 1988 года. Выпускает широкий ассортимент измерительных инструментов, а в части тепловизоров известна моделями для строительства, энергетики и промышленности. Так что не включить аппарат UNI-T в подборку лучших тепловизоров мы не могли.
Разрешение матрицы — 160×120 пикс. Подойдет для грубых замеров. Не самый лучший вариант, но более бюджетный, потому и получает свое место в топе тепловизоров. Для четкой детализации и определения мелких дефектов необходима съемка с близкого расстояния.
Температурный диапазон — -20 до +400 °С. Отличный показатель: подойдет почти для любых строительных целей, верхней температурной границы хватит с запасом.
Погрешность низкая: 2°C.
Чувствительность — <60 мК. Прямо как у FLIR E6-XT, но по меньшей в разы цене.
А частота кадров почти в 3 раза выше, чем у предыдущих тепловизоров, — 25 Гц. Не только справится со статичной диагностикой, но и отлично отработает в движении. Тут надо пояснить, что, хотя в стройке все задачи (поиск перегрева проводки, проверка стен, окон и кровли на утечку тепла, проверка теплых полов) связаны со статичными объектами, сам-то пользователь прибора движется — вот здесь и понимаешь, как важна кадровая частота экрана.
Поле зрения — 50х38° подходит для работы с крупными объектами — вся необходимая область помещается в одном кадре. Но здесь мы сталкиваемся с другой проблемой. Недостаточное разрешение матрицы всё равно не даст с точностью разглядеть все дефекты без приближения.
Разрешение дисплея — 320×240 пикс, стандартное для профессиональных моделей.
Гарантия. С UNI-T ситуация лучше: компания китайская, санкционных проблем не имеет и из России не ушла. Срок гарантии — стандартный, 1 год, но это официальная гарантия от производителя.
Цена: 59 тыс. руб.
Вывод: в рейтинге тепловизоров это самый бюджетный вариант. При этом основные характеристики либо такие же, как у дорогого FLIR E6-XT (за 350 тыс. руб.), либо лучше. Главный недостаток — невысокое разрешение матрицы.
2. МЕГЕОН 27731

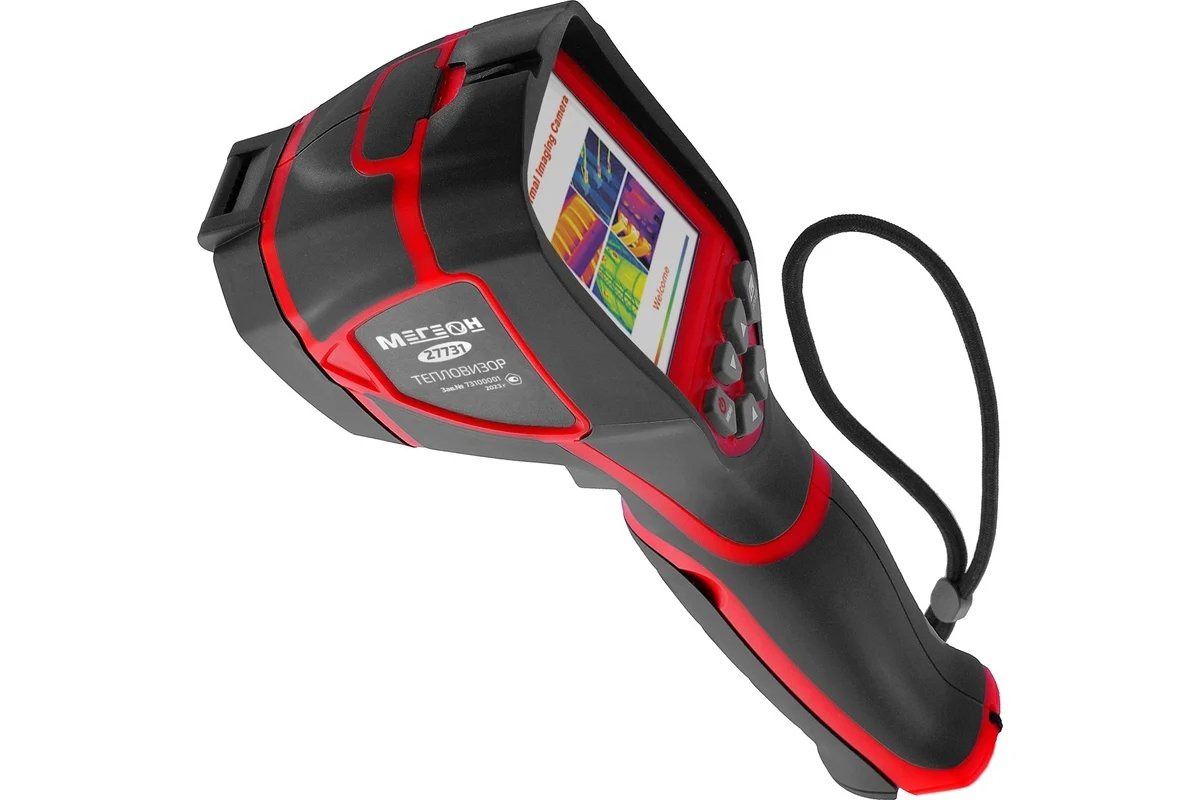

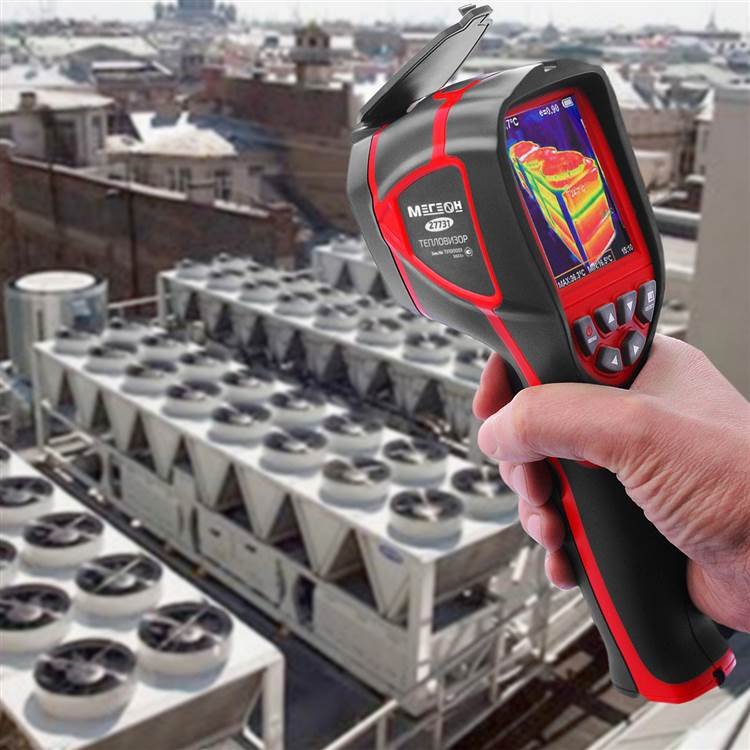

МЕГЕОН — это первый отечественный бренд в нашем рейтинге тепловизоров. Согласно информации на официальном сайте, МЕГЕОН специализируется на разработке измерительного оборудования топ-класса. Проверим последнее утверждение.
Разрешение матрицы — 320х240 пикс. Гораздо больше, чем у FLIR E6-XT (от этой дорогой модели мы отталкиваемся как от признанного образца лучших тепловизоров). С таким разрешением матрицы даже мелкие дефекты будут видны на изображении, сделанном с расстояния 10 метров.
Температурный диапазон. Верхняя граница диапазона небольшая: +300°С. А нижняя стандартная — -20°С. Такой диапазон покрывает абсолютное большинство задач в строительстве и ЖКХ. Подойдет, например, для поиска утечки тепла, для проверки качества теплоизоляции, диагностики отопления, проверки окон, фасадов, а также для диагностики систем вентиляции и кондиционирования. При этом можно включить верхнюю границу в +450°С, но есть нюанс — о нём в следующем пункте.
Погрешность — 3°C. Это при использовании температурного диапазона от -20 до +300°С. Если верхняя граница расширена до +450°С, погрешность возрастает до 5°C. Во многих ситуациях такая неточность становится чрезмерной.
Тепловая чувствительность — 70 мК. Хороший профессиональный показатель.
Частота кадров — 9 Гц. При динамичном обследовании изображение будет «дёрганым».
Поле зрения — 56х42°. Очень хороший угол обзора.
Разрешение дисплея — 320х240 пикс. Учитывая широкое угловое поле объектива (56х42°) и разрешение матрицы, тепловизор охватывает большую область, поэтому много двигаться с устройством не придётся.
Гарантия: 2 года от производителя — вполне хороший срок.
Цена: 69 тыс. руб.
Вывод: достойный строительный тепловизор. Его главное преимущество — высокое разрешение матрицы 320х240 пикс, что зачастую встречается только у дорогих моделей. Плюс широкий угол обзора делает съемку комфортной и быстрой. Но частота кадров низкая — это явный недостаток. По сумме технических характеристик и «разумной» цены МЕГЕОН занимает 2-е место в этом топе тепловизоров.

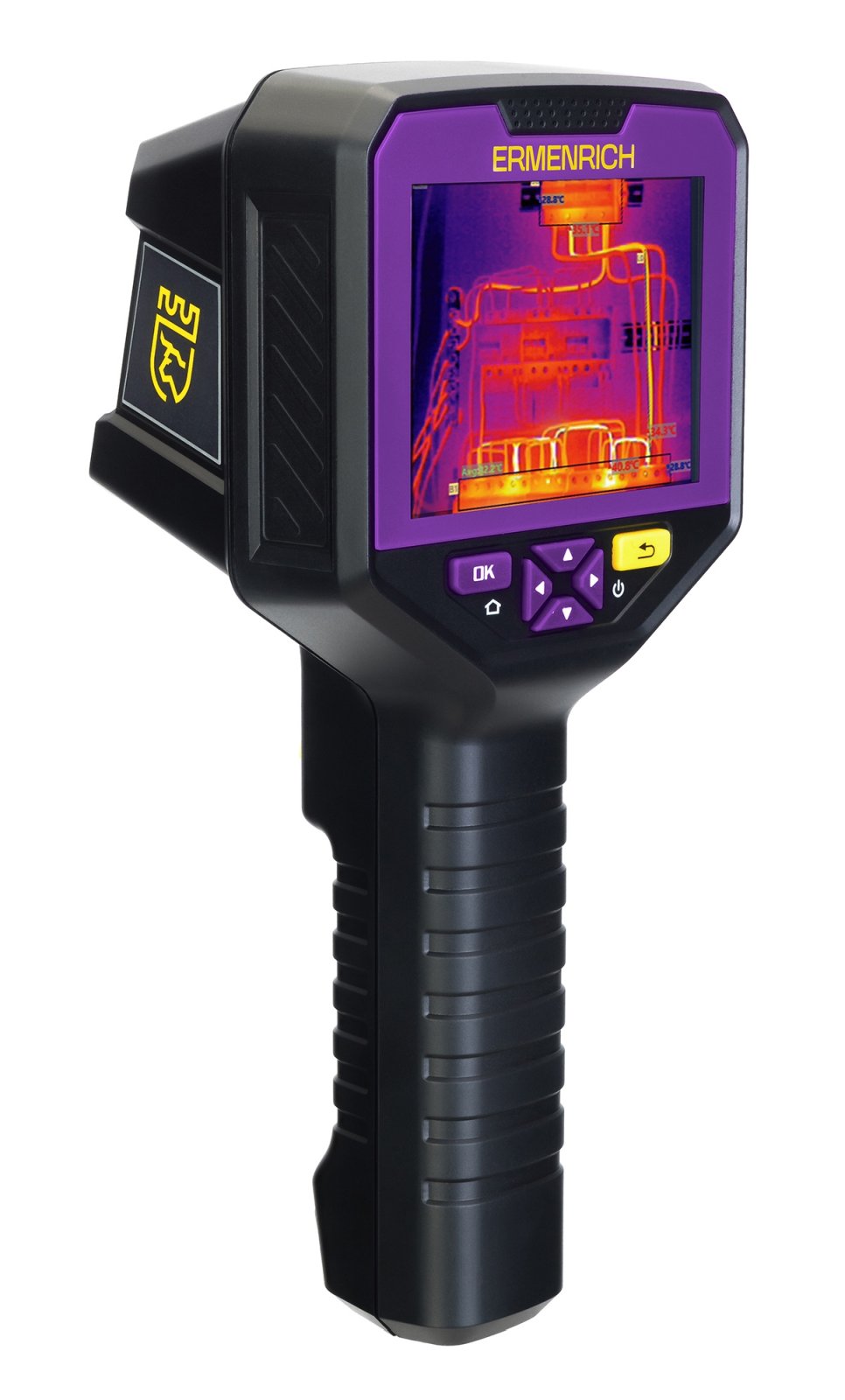

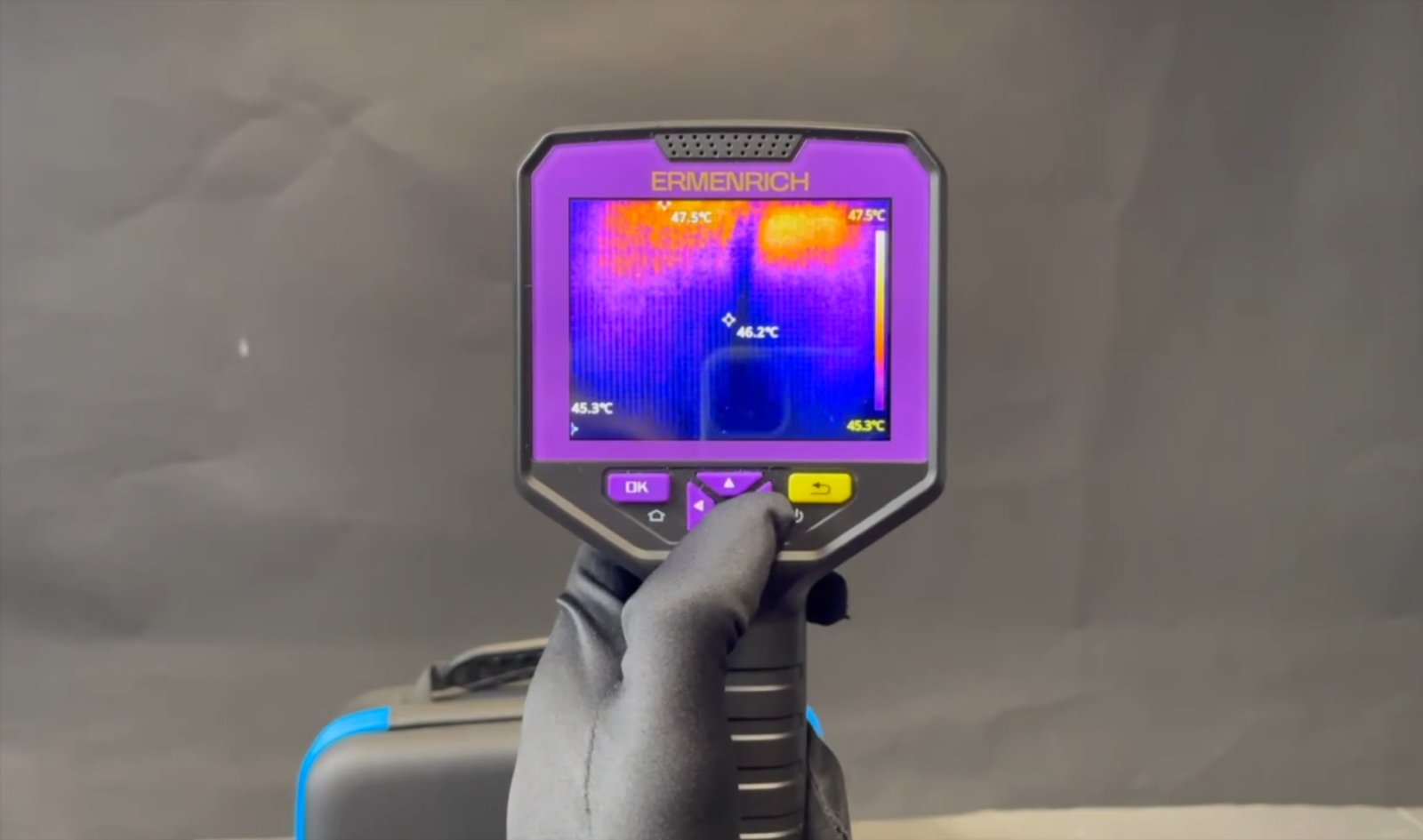

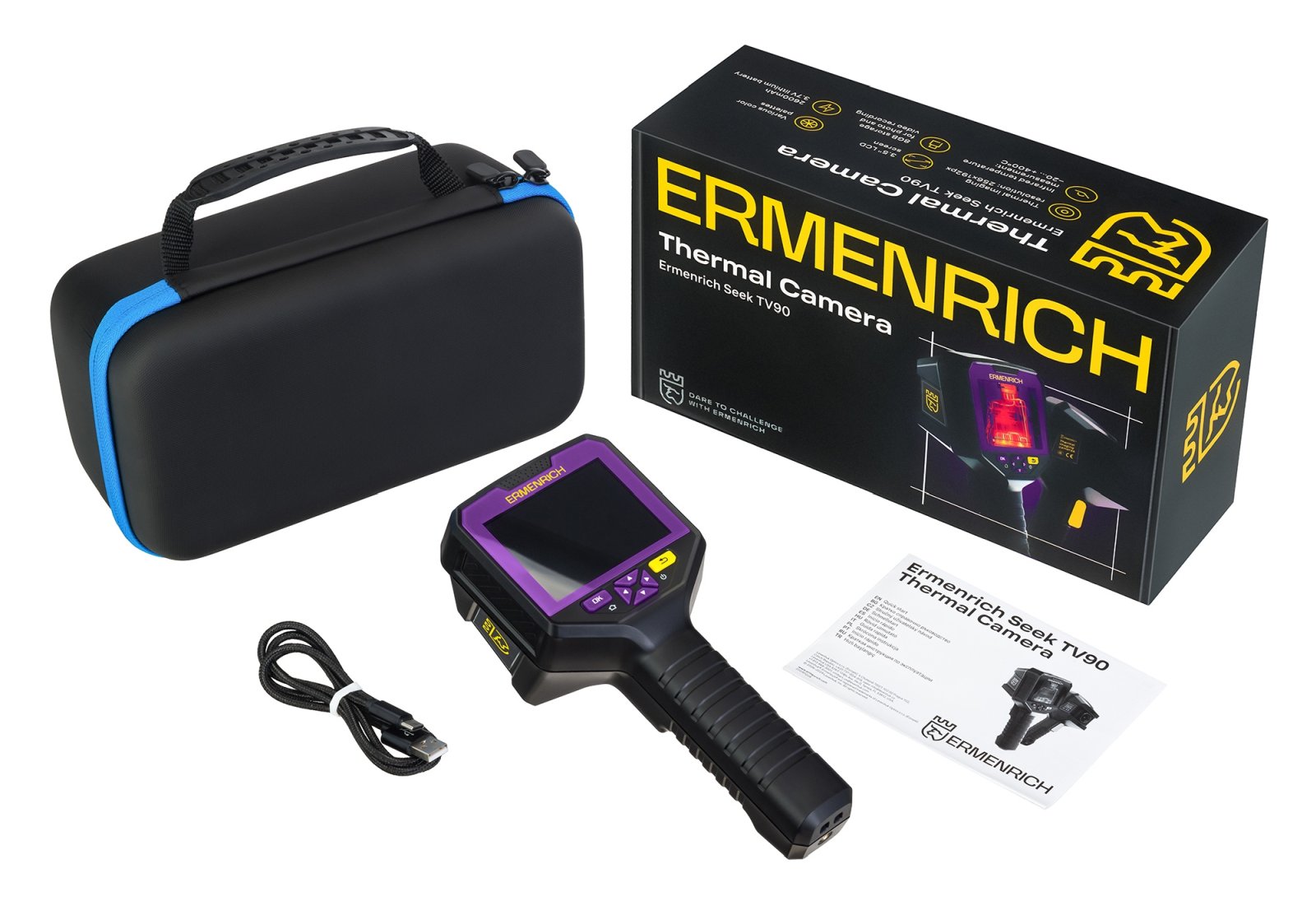

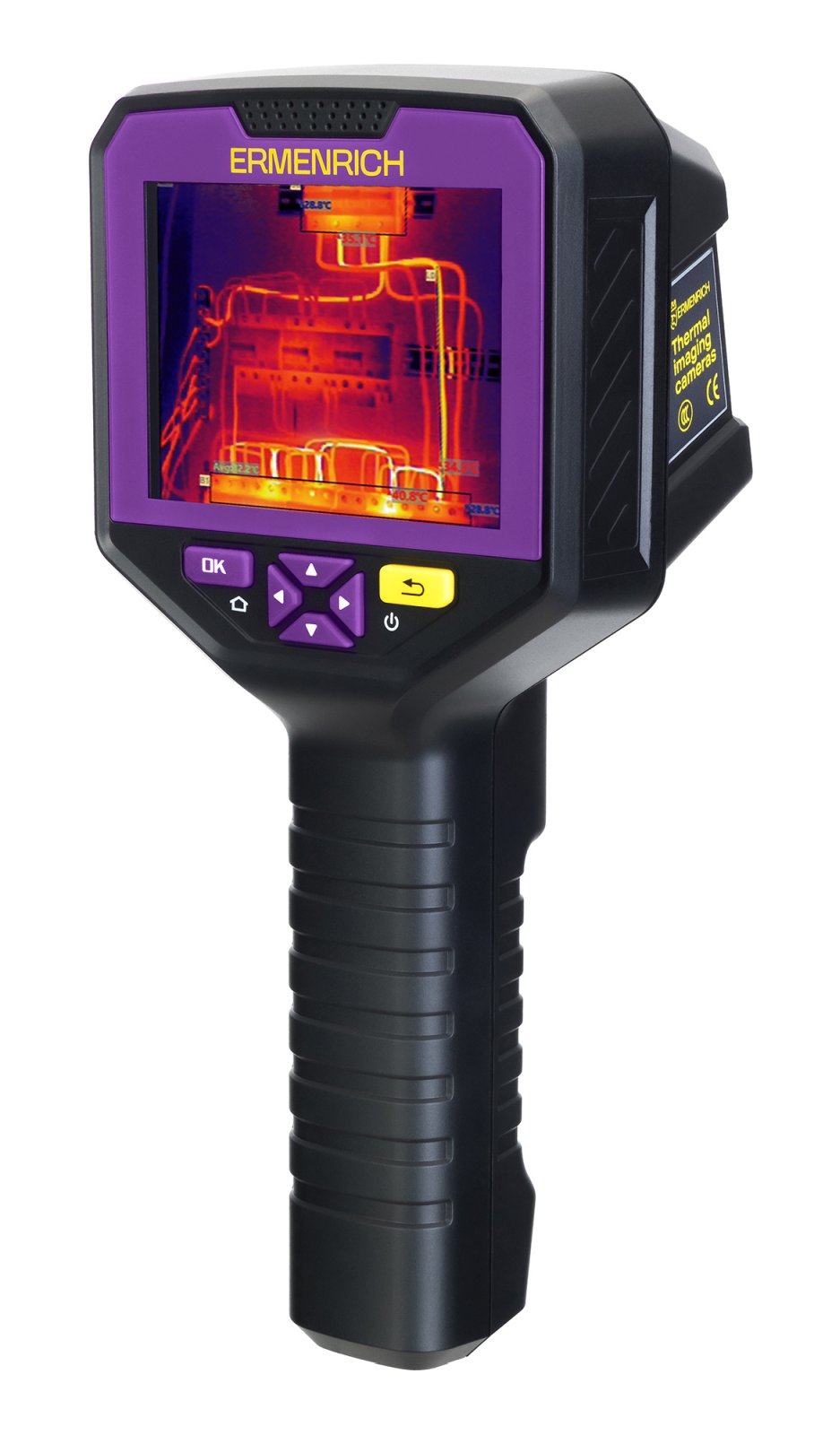

И еще один прибор, который отвечает на вопрос «какой тепловизор лучший», по моему мнению. Ermenrich — немецкая марка, производитель высокоточных измерительных инструментов (в каталоге доступно 200+ приборов). Инструменты Ermenrich делают на тех же заводах, что и приборы Bosch, Makita и других топовых брендов, но цены на Ermenrich вдвое-втрое ниже. Разберемся с характеристиками:
Разрешение матрицы — 256х192 пикс. Высокое разрешение, которое позволяет получать четкие термограммы. Не придется подходить к объектам вплотную, чтобы разглядеть дефекты. Разрешение ИК-матрицы значительно выше, чем у аналогичных по классу приборов Bosch и Flir.
Температурный диапазон — -20 до +400 °С. Такой разброс температур подходит для энергоаудита зданий, поиска утечки в трубах, теплых полах, выявления засоров, проверки вентиляции, диагностики электроконтактов и т.д.
Погрешность всего 2°C — отличный показатель для строительного и промышленного тепловизора.
Чувствительность — <70 мК. Прибор видит даже незначительные перепады температуры.
Частота кадров — 25 Гц. Съёмка в движении комфортная, запись плавная.
Поле зрения — 56×42°. Благодаря широкому углу, высокой частоте кадров и хорошему разрешению матрицы, тепловизор Ermenrich быстро охватывает большие объекты (фасады, комнаты в квартире или доме целиком) без необходимости делать много отдельных снимков.
Разрешение дисплея — 240×320 пикс. Стандартное «профессиональное» разрешение, достаточное для анализа даже небольших дефектов. И опять оценим параметр в сравнении — у Bosch и UNI-T дисплеи такие же, но более низкое разрешение ИК-матриц не позволяет полностью использовать весь потенциал большого экрана.
Гарантия целых5 лет, официальная, от производителя. Бренд хоть и немецкий, но сохранил (и даже нарастил) свое присутствие в России после ухода большинства других иностранных компаний. Более того, в течение 20 дней после покупки доступен возврат без объяснения причин. Можно попробовать инструмент в работе и вернуть, если что-то не понравилось.
Цена: 68 тыс. руб.
Вывод: когда думаете, как выбрать тепловизор, рекомендуем обращать внимание на характеристики комплексно. По сочетанию всех параметров Ermenrich Seek TV90 — лучший тепловизор в подборке, который предлагает высокое разрешение матрицы, высокую частоту кадров, широкий угол обзора. В комплекте идет ПО, позволяющее строить 3D-карты помещения и определять температуру с точностью до каждого пикселя термограммы. А по сроку гарантии Ermenrich более чем вдвое превосходит конкурентов.
Итог
На вопрос, какой тепловизор лучший, можно ответить только при комплексном анализе характеристик: широкий угол обзора, плавность картинки, достаточная точность (±2 °C) и широкий рабочий диапазон температур. А ещё многое зависит от целей: надо проанализировать крупный объект или маленький, насколько детализированное изображение требуется, какие температуры потенциально предстоит измерять во время работы. Надеемся, наш рейтинг тепловизоров поможет читателю понять, как выбрать тепловизор именно для своих конкретных задач.
