Уголок изобретателя №86. Ноутбук с гибким дисплеем

Привет.

У нас в Telegram-канале вы могли видеть новость о том, что Huawei представила свой вариант развития концепции гибких дисплеев. Продукт получился интересный, красивый, дорогой и… бесполезный. Совсем. Об этом говорит даже выбор аудитории, которую в Huawei посчитали необходимым отметить в качестве целевой. Посмотрите сами:

Признаться, я уже давно не находил применительно к продуктам Huawei столько аргументов против. И это при том, что их Mate XT считаю лучшим решением в области складных смартфонов с гибким дисплеем. Но прежде чем предлагать собственное изобретение, давайте пару слов скажем про решение из прошлого выпуска.

Обратная связь

В «Уголке №85» мы патентовали предупредительный сигнал, который должен отвлекать пешеходов от смартфонов и музыки в тот момент, когда они подходят к пешеходному переходу. Предысторию своего беспокойства я рассказывал множество раз, поэтому не будем к ней возвращаться. Так вот. Мы предложили способ, который построен на том, что перед переходом к смартфонам пешеходов будет подключаться система контроля безопасности движения и будет настаивать, чтобы они посмотрели по сторонам. Музыка также будет приостанавливаться, чтобы люди обратили внимание на звуки приближающихся машин. Подробнее с нашими идеями можно ознакомиться по ссылке ниже:

Комментариев было достаточно. Многие обратили внимание на то, что сегодняшние технологии обладают рядом недостатков для реализации подобного решения. Например, Bluetooth небезопасен, имеет ограничение на количество подключаемых пользователей и т.п. Однако следует учитывать, что имеется в виду не Bluetooth, который был приведен в качестве частного случая технологии беспроводного подключения, а технология беспроводного подключения вообще.

Было замечание от Lecron’а касательно того, что потенциальных отвлекающих от соблюдения правил дорожного движения факторов куда больше, чем экран и наушники. А поэтому заявляемый способ проиграет банальному универсальному турникету. Но так уж сложилось, что любая система стремится к идеальному конечному результату (ИКР), который состоит в том, чтобы уходить от материальной формы в пользу виртуальной. Кроме того, установка турникетов — это работа с объектами инфраструктуры, которые всегда привлекают ненужное внимание со стороны маргинальных элементов. Уверен, каждый из нас наблюдал картину, когда никому не мешающий мусорный бак подвергался нападениям. Турникеты же — это явный кандидат для нанесения увечий. Также стоит учесть еще и следующий момент. Загорелся красный. Сегодня человек просто завершает движение. А турникет как будет реагировать? Закроется, оставив человека на проезжей части? Увидит, что человек не вышел, и не будет закрываться? Тогда у него должен быть сенсор? И вот система разрослась. Впрочем, в формулу можно добавить такой пункт:

5. Способ контроля правил дорожного движения по п.1 – п.4, отличающийся тем, что:

• система оценивает скорость движения пешехода;
• система оценивает оставшееся разрешенное время для перехода проезжей части;
• система выдает уведомление о необходимости коррекции скорости пешехода, если она требуется.

Интересную ситуацию смоделировал Юрий Банаков, указав на то, что оказаться в зоне действия принудительного уведомления можно и без намерения переходить дорогу. Например, если идешь мимо перехода параллельно дороге. И наблюдение верное. Впрочем, решение есть. Если обратить внимание на иллюстрацию из описания, то можно заметить, что при приближении к источнику сигнала стабильность контакта возрастает:

Аналогично можно оценивать и направление движения пешехода. То есть условно «поймать его на крючок» на внешнем «кольце», а уведомление выдать при приближении к внутренней зоне, близкой к проезжей части. Если же он первый пересечет пару «колец», а затем начнет удаляться, значит, уведомление ему не нужно и идет он мимо. В формуле это могло бы звучать как-то так:

6. Способ контроля правил дорожного движения по п.1 – п.5, отличающийся тем, что:

• система анализирует силу сигнала от смартфона пользователя, приостанавливает музыку в наушниках пользователя и блокирует изображение на экране, заменяя их аудиовизуальным предупреждением, только в случае увеличения силы сигнала на значение, находящееся в интервале от 50 до 100%.

Самый же лучший способ я признаю за Владимиром Репиным. Разграничить пешеходов и автомобили в пространстве, а не во времени. Речь о ярусах. Ну или подземных транспортных магистралях. Было бы идеально. Но, к сожалению, неосуществимо. Разве что при проектировании новых городов или районов. Думаю, про предупредительный сигнал достаточно. Давайте про ноутбуки.

Проблема

Их две. Первая — это неизбежное неудобство работы на ноутбуке из-за ограничения в размере дисплея. Если же дисплей более-менее комфортной диагонали, то сам ноутбук оказывается слишком габаритным и уже вовсе не мобилен. Вторая проблема — это форм-фактор ноутбуков с гибкими дисплеями, который проектируют не так, как нужно, а так, как удобно для технологии. Например, взгляните на видео ниже:

Вот честно. Как часто вам было необходимо именно вертикальное положение монитора, а не горизонтальное. Едва ли, сидя за столом, естественнее перемещать взгляд по вертикали, нежели по горизонтали. Но спешить не станем. Сначала вспомним, что там нам предлагает сегодня индустрия.

Уровень техники

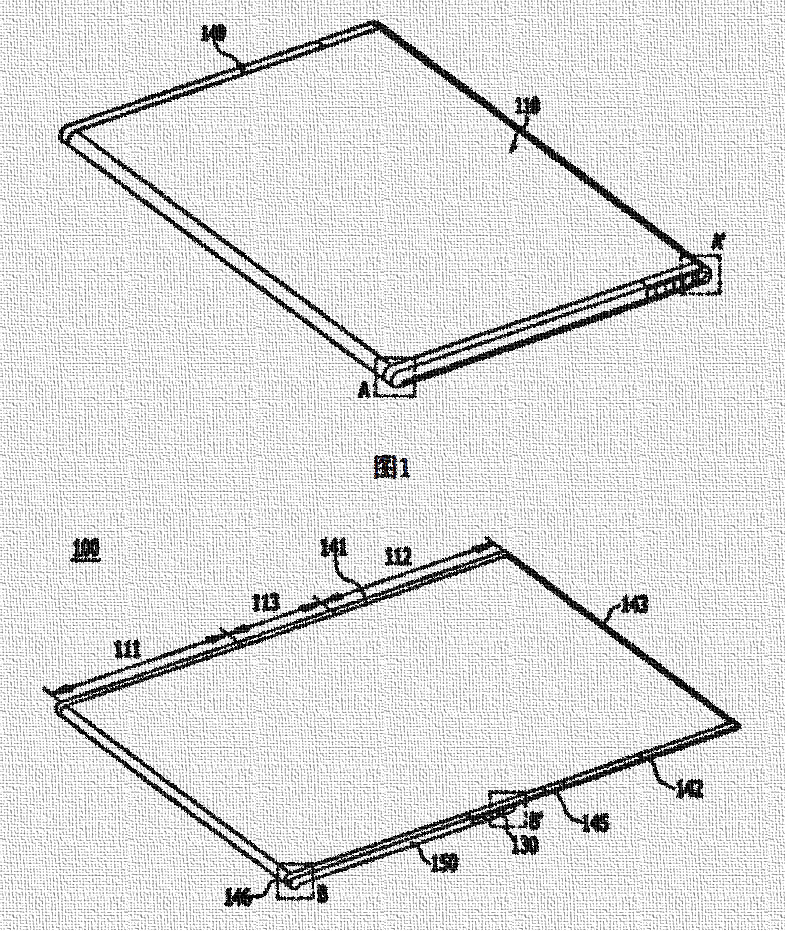

Наработок в области необычных ноутбуков хватает, но нам стоит обратить внимание на самые основные, поскольку варианты крайней степени экстравагантности если и имеют потенциал, то требуют существенных доработок. Самый основной представлен на иллюстрации ниже:

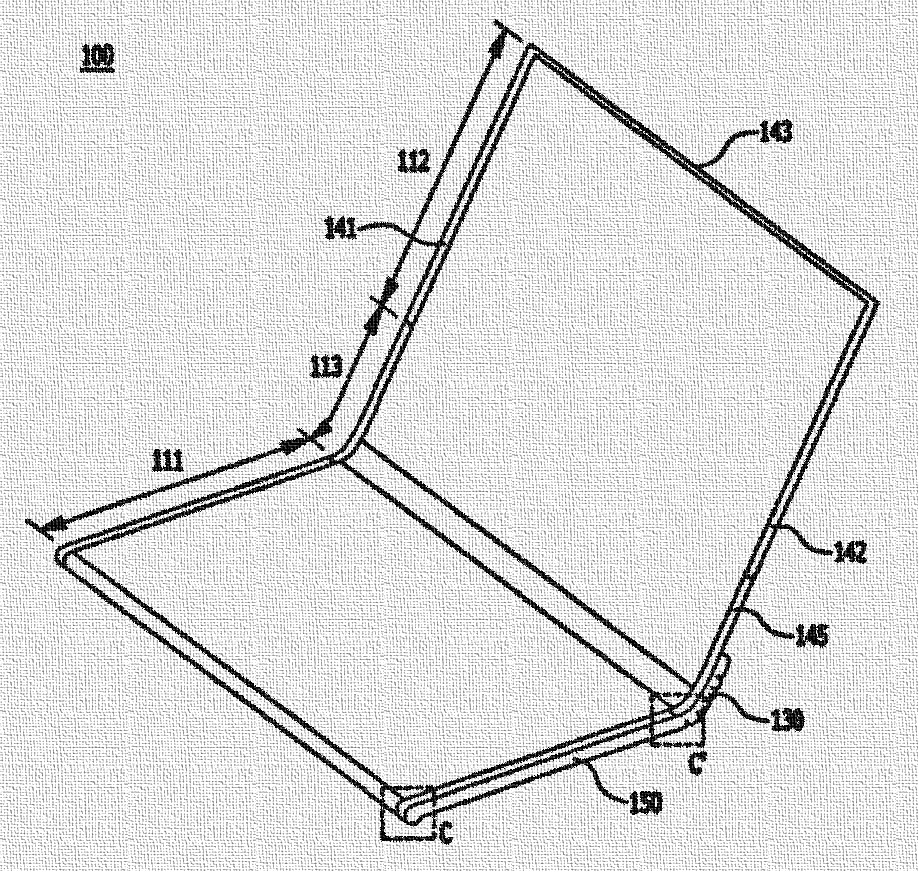

Как раз то, что и предлагает нам Huawei. Тонкая папка весьма больших размеров, которая превращается в огромный по меркам ноутбука экран. Производительность, охлаждение начинки и время работы подобного решения вызывают вопросы, но мы все понимаем, что сегодня идет активное развитие альтернативных традиционному подходу чипсетов и вполне может оказаться, что все будет работать. Но затем мы смотрим вот на это изображение:

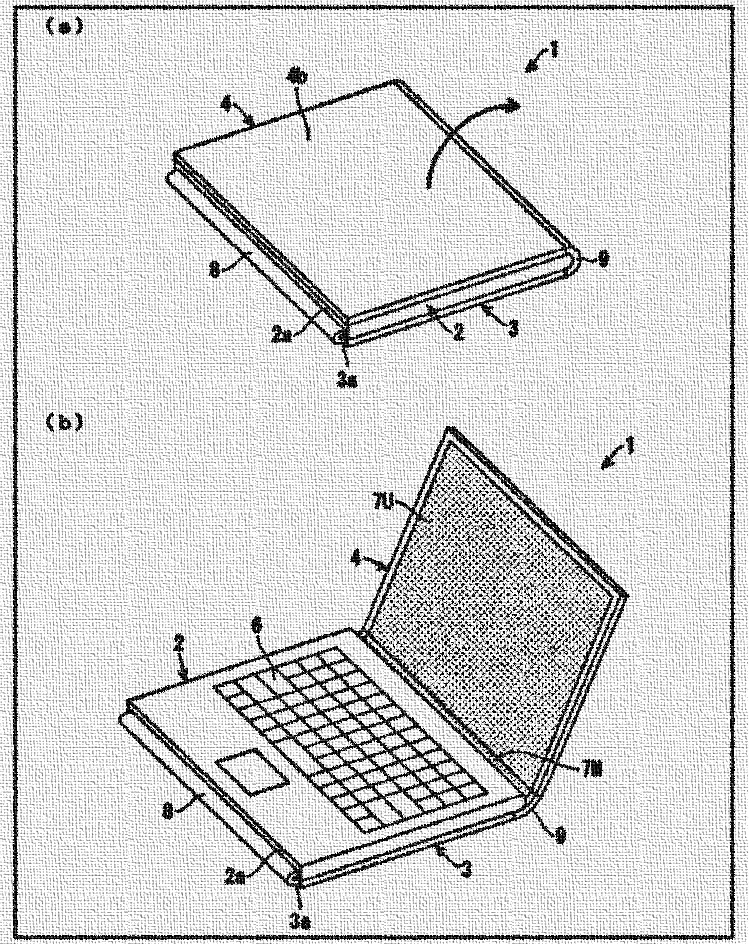

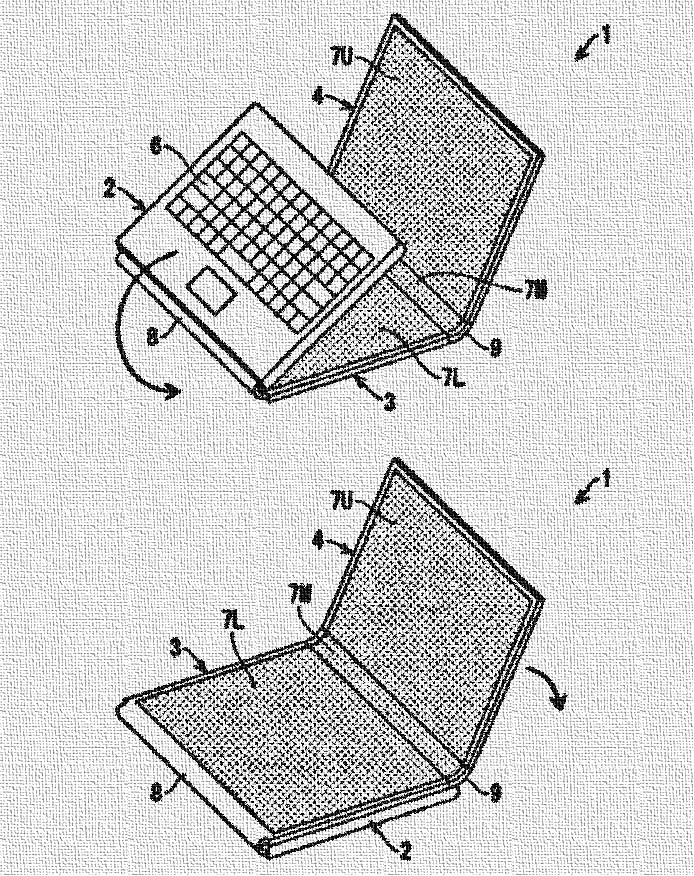

И сразу становится понятно, что ничего работать не будет. Слишком самонадеянный подход — рассчитывать на виртуальную клавиатуру в подобного рода устройствах. Устанавливать же ее отдельно, как делает Huawei в тизере нового продукта, может, и удобно, но вот в плане мобильности и переноски такого решения уверенности маловато. Именно поэтому конструкторы все еще упражняются в вариантах. В Sharp, например, придумали такой:

В стандартном варианте устройство похоже на обычный ноутбук, а в варианте для любителей больших дисплеев оно превращается… в ноутбук с сенсорной клавиатурой.

Ставить такой дисплей набок — это отказаться от клавиатуры. Ну или делать ее съемной. Это уже лучше, чем совсем отдельный вариант, но ненамного.

Со съемной клавиатурой, кстати, был вариант от Lenovo. Владимир делал обзор. В базовом состоянии он выглядит как традиционный ноутбук и очень походит на концепцию от Sharp:

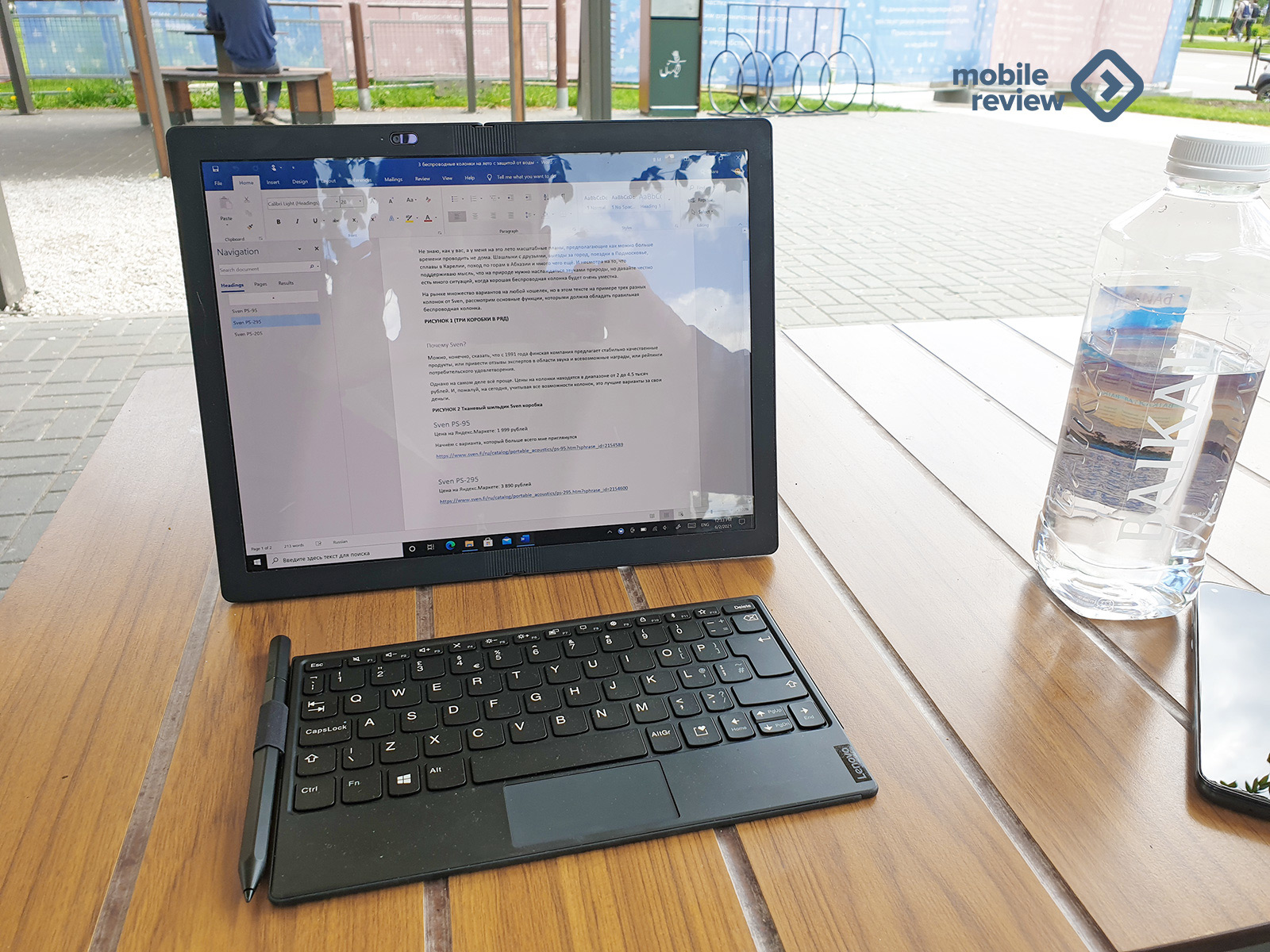

А с отсоединенной клавиатурой напоминает и вариант от Huawei. Правда, он существенно меньше в диагонали экрана и гораздо менее изящен, нежели MateBook Fold, но плоские грани в чем-то даже привлекательнее:

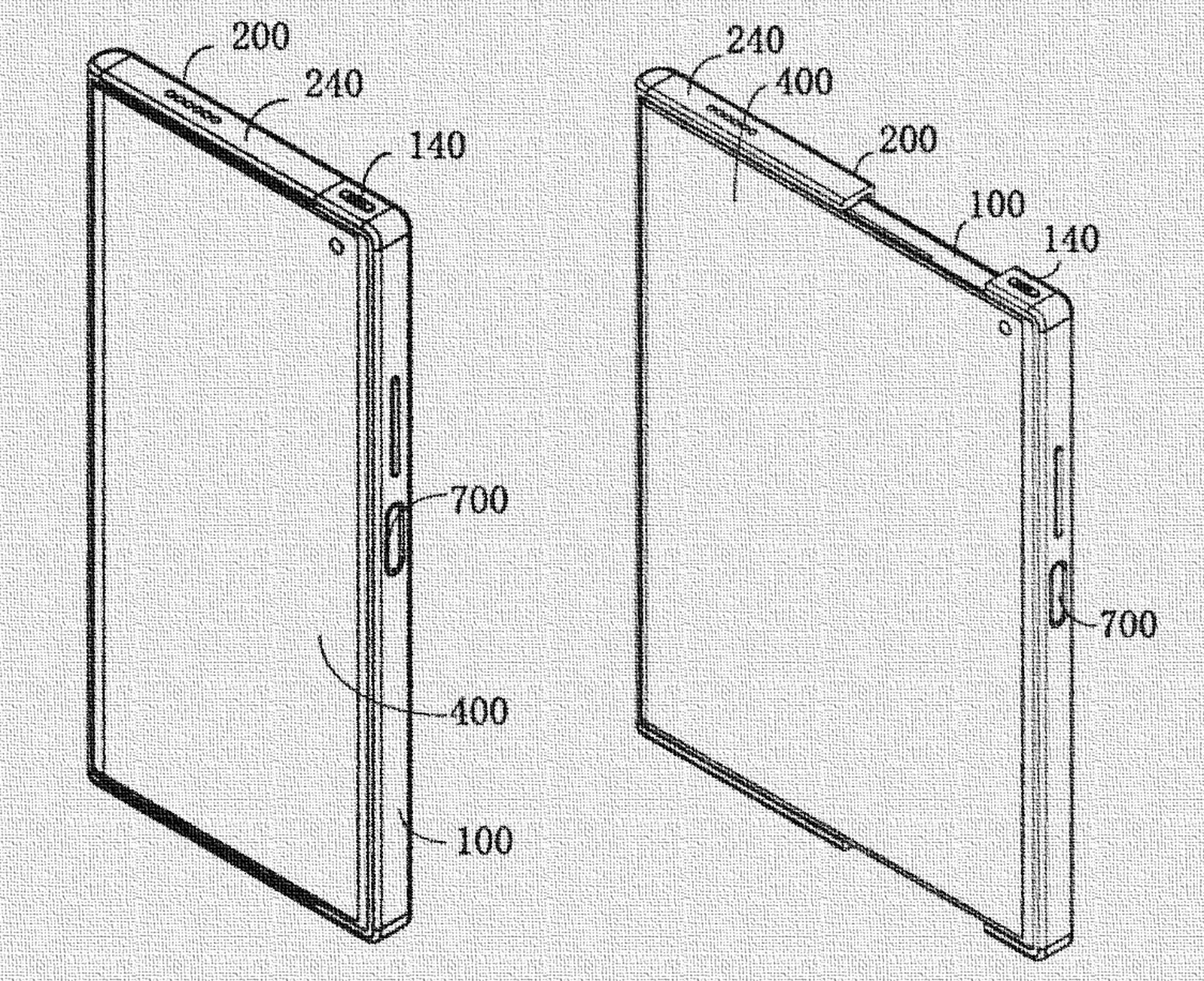

Впрочем, Lenovo не стояла на месте и в этом году на CES 2025 показала те самые ноутбуки, у которых дисплей раздвигался (видео было выше). Вероятно, в конструкции использовалась схема, аналогичная таковой у смартфонов:

И вкупе с описанием проблемы, думаю, многие уже поняли суть нашего предложения. Поэтому перейдем к описанию конструкции и сценария использования.

Осуществление изобретения

Пользователь владеет ноутбуком в соответствии с заявляемым изобретением. Он достает его из сумки и кладет на стол. Перед пользователем оказывается устройство, более всего напоминающее утолщенный планшет. Из одной из широких граней пользователь выдвигает клавиатуру. Затем наклоняет планшет экраном к себе и фиксирует угол стопором на задней крышке. В качестве стопора может выступать по меньшей мере одна ножка или устройство в виде рычага или прямоугольной петли. Пользователь набирает текст на клавиатуре. В какой-то момент он чувствует нехватку экрана и, ухватив один из краев корпуса, например, слева, выдвигает дополнительную площадь экрана, увеличив его на значение в диапазоне от 30 до 50%. Пользователь смещает в открывшееся на экране дополнительное пространство, например, программу-чат, основное же пространство оставляет за офисным приложением, где происходит создание текстового файла. Далее пользователь решает ознакомиться с одной из новинок кинематографа и запускает файл с видео, предварительно ухватив край корпуса справа и выдвинув еще одну часть экрана, идентичную по площади той, что была ранее выдвинута слева. Доступное место экрана позволяет с комфортом просматривать широкоформатное видео без холостого заполнения дисплея черными полосами. В соответствии с дополнительным пунктом формулы изобретения увеличение и уменьшение экрана происходит автоматически после нажатия на кнопку. Также в соответствии с дополнительным пунктом формулы клавиатура выдвигается из корпуса при нажатии на кнопку.

Формула изобретения

1. Электронное устройство, содержащее корпус, дисплей, клавиатуру, аккумулятор, электронные компоненты, блок памяти и программное обеспечение;
   • упомянутый дисплей выполнен гибким;
   • упомянутый корпус содержит по меньшей мере одну выдвигающуюся в горизонтальном направлении часть, вокруг края которой изгибается дисплей, а также пространство в центральной части, соответствующее размерам клавиатуры, доступ к которому открывается через паз на нижней грани;
   • упомянутая клавиатура расположена внутри корпуса устройства и выдвигается из него через паз в упомянутом корпусе.
2. Электронное устройство по п.1, отличающееся тем, что выдвигающаяся часть корпуса выполнена с возможностью автоматического выдвижения.
3. Электронное устройство по п.1 и п.2, отличающееся тем, что клавиатура выполнена с возможностью автоматического выдвижения.
4. Электронное устройство по п.1 – п.3, отличающееся тем, что упомянутый корпус содержит две выдвигающиеся в горизонтальном направлении части, вокруг края которых изгибается дисплей.

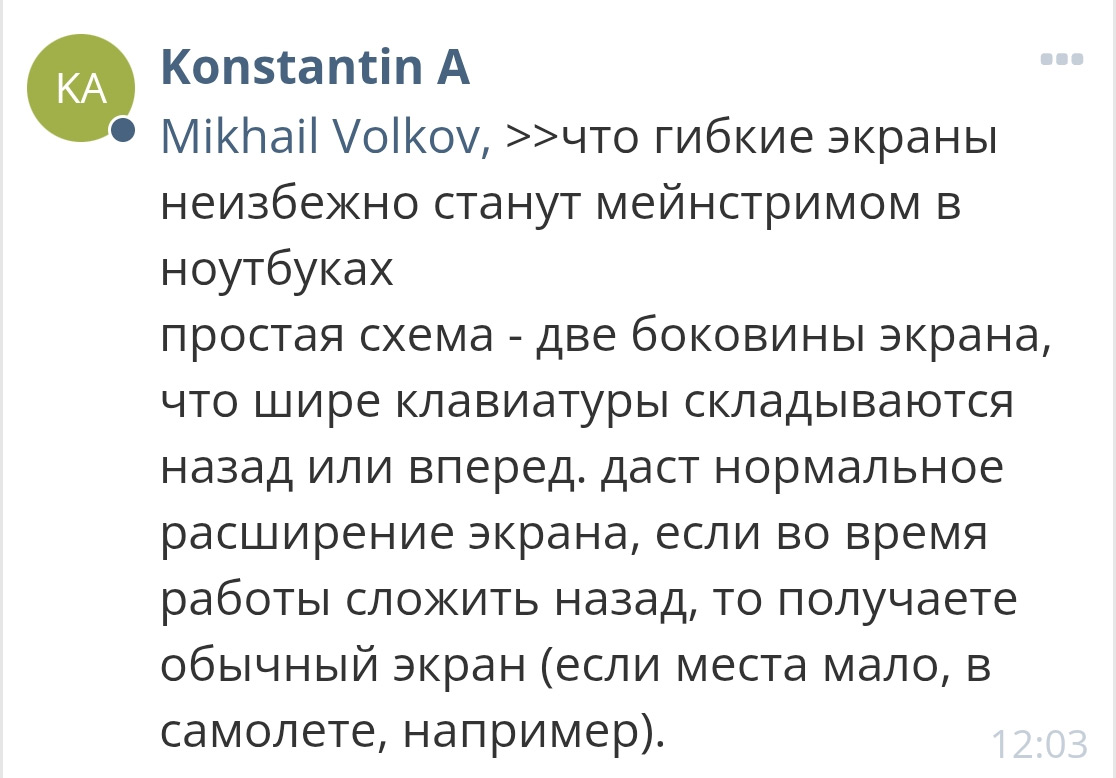

Правильную конструкцию сразу отметил Konstantin A в ходе обсуждения новинки Huawei:

Только у него речь о складывании. В этом направлении, кстати, тоже были продукты, но мне понравился тот, который можно считать идеальным для мобильной перевозки:

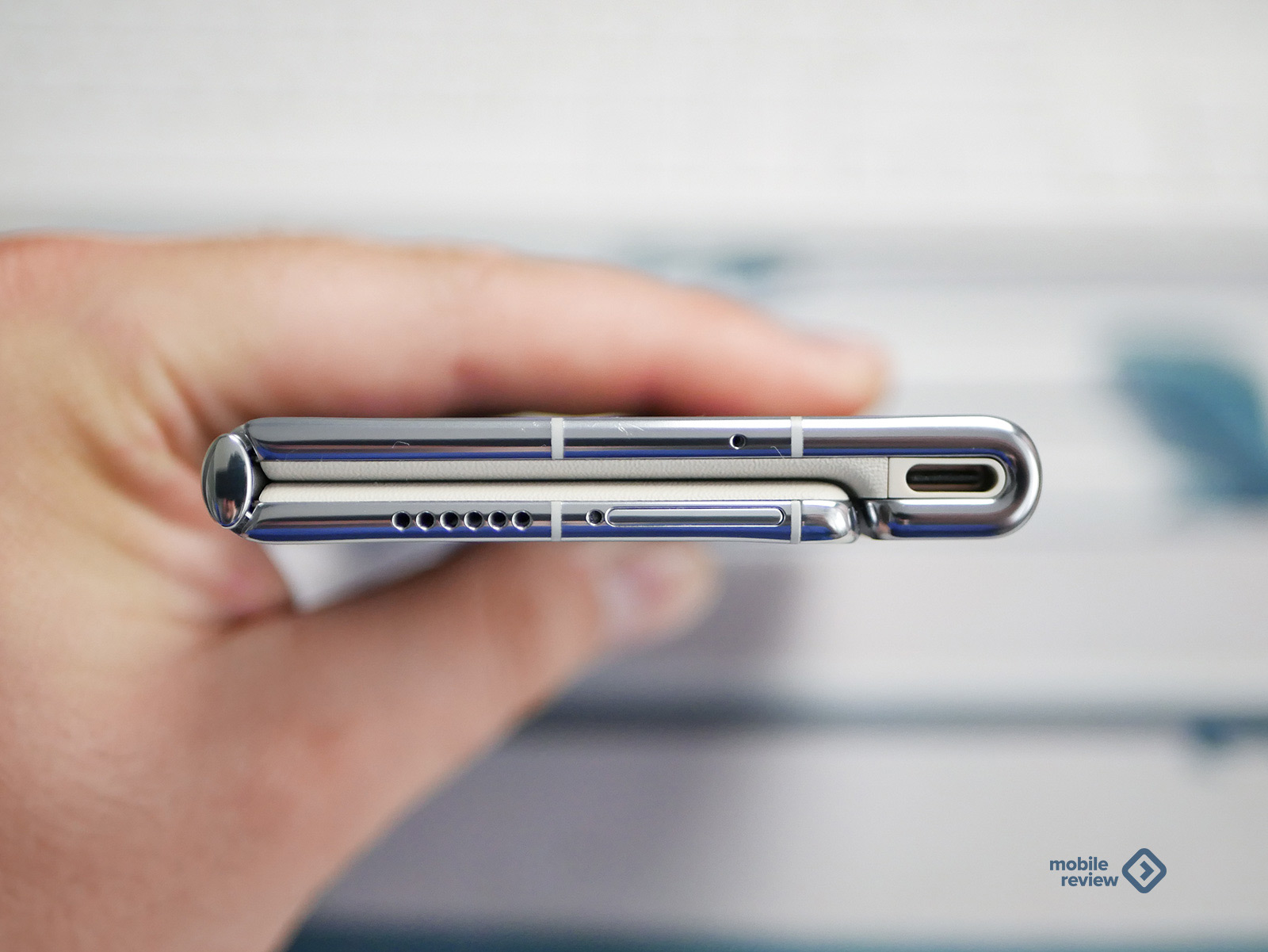

Касательно же идеи выдвигающейся из центральной части клавиатуры — мысль возникла после того, как я вспомнил особенности корпуса Huawei Mate Xs 2:

В пространство между частями экрана вполне себе влезет клавиатура. Особенно если она миниатюрная, как, например, в планшете от Asus:

Вот такое получилось изобретение. Критикуйте, предлагайте свои идеи и делитесь мнениями о том, чего сегодня не хватает современным ноутбукам.

Смелых идей, отличных изобретений и успешных продуктов. Удачи!
