Обзор навигатора Garmin GPSmap 60CSx

Долгое время GPS-навигаторы Garmin были законодателями мод. В последнее время их стремительно теснят с рынка мобильные телефоны со встроенными GPS-приемниками. И все же в некоторых случаях приборы Garmin остаются и сейчас безусловными лидерами.

Позиционирование

Шестидесятая серия навигаторов GPSmap относится к классу картплоттеров, то есть устройств, которые позволяют прокладывать маршруты по загружаемым картам. Навигаторы могут работать и без загруженной карты. В этом случае они просто отмечают координаты текущей точки, позволяют записывать маршрут движения с возможностью возврата в любую из отмеченных точек. По исполнению это всепогодные приборы, имеющие влагозащищенный корпус и большую штырьковую антенну для обеспечения уверенного приема сигнала с навигационных спутников даже в плохих условиях. Таким образом, целевой аудиторией этого устройства являются туристы, рыбаки, охотники и прочий люд, ведущий активный образ жизни. Прибор вызывает стойкие ассоциации с офицерским защитным костюмом Л1 и сотовым телефоном типа Siemens M65. В городских условиях его защита от непогоды является избыточной, но в полевых условиях он может оказаться незаменимым.

Комплект поставки

• Навигатор GPSmap 60CSx
• Клипса для ношения на ремне
• Ремешок
• USB-кабель для подключения к компьютеру
• Карта памяти microSD 128 Мб
• Инструкция пользователя на английском языке
• Диск с программным обеспечением

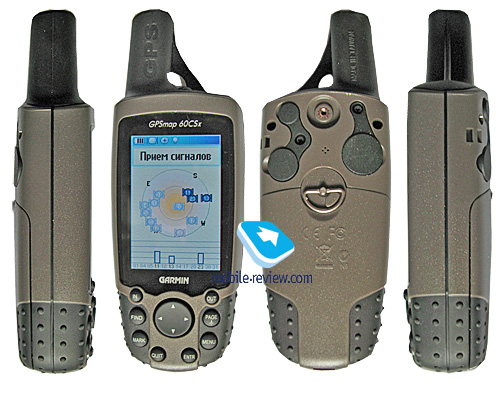

Внешний вид

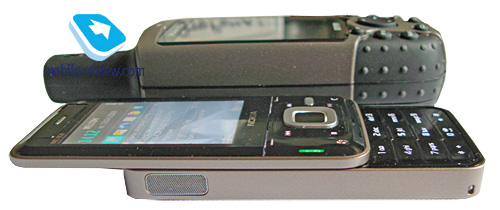

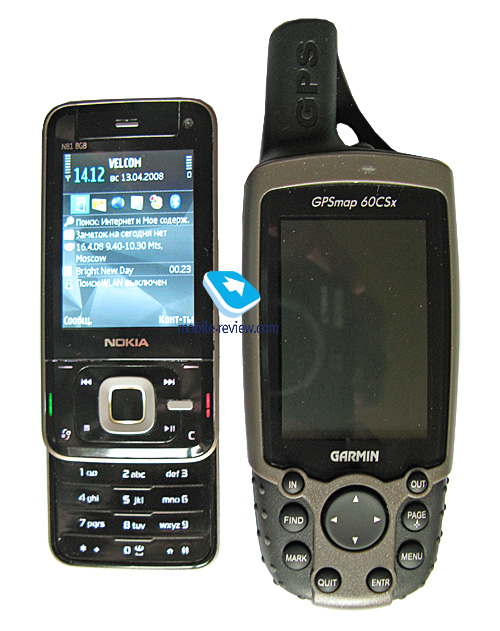

Внешний вид навигатора определяется сертификатом IPX7, допускающим кратковременное погружение в воду. Изготовлен прибор из матового серого пластика, часть элементов корпуса выполнена из резины. По сравнению с обычным телефоном навигатор никак нельзя назвать тонким. Толщина корпуса равна 33 мм. Высота и ширина прибора – 155 и 61 мм соответственно. Весит аппарат 213 г. Примерно такими были и первые мобильные телефоны, которые сейчас стали намного более миниатюрными.

На передней панели расположен достаточно большой экран размером 38 на 56 мм. Дисплей выполнен по TFT-технологии, но поддерживает только 256 цветов при разрешении 160х240 пикселей. Дисплей окантован черной рамкой, на которой нанесено название аппарата (в верхней части рамки) и логотип производителя (внизу). Качество изображения на экране трудно назвать привычным (особенно для тех, кто привык пользоваться современными мобильными аппаратами). Шрифты и изображение имеют хорошо заметную пикселизацию, сказывается недостаток разрешения. С другой стороны, изображение и шрифты хорошо читаются как на солнце, так и в тени, изображение под прямыми лучами не выцветает. В темное время контрастности и яркости картинки тоже вполне достаточно для комфортного просмотра.

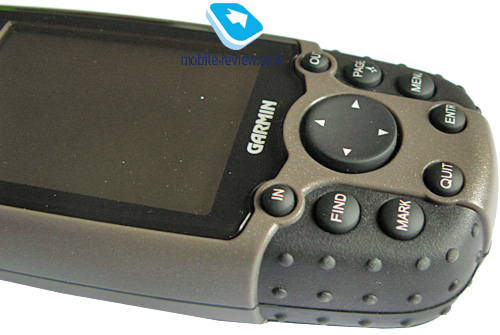

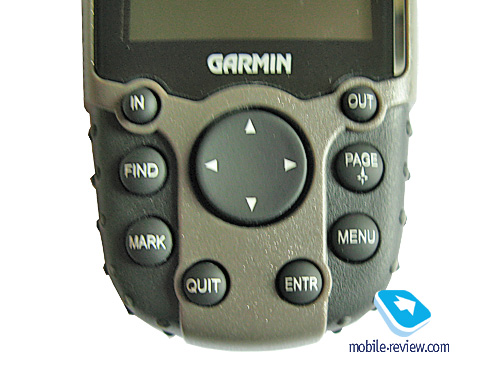

Под экраном находится кнопочный блок управления, состоящий из четырехпозиционного джойстика и восьми функциональных клавиш. Кнопки и джойстик сделаны из черной резины. Они имеют надписи и подсвечиваются в темноте. Свет через резину пробивается плохо, поэтому подсветка выглядит тускло. Надписи на кнопках хорошо различимы лишь в полной темноте.

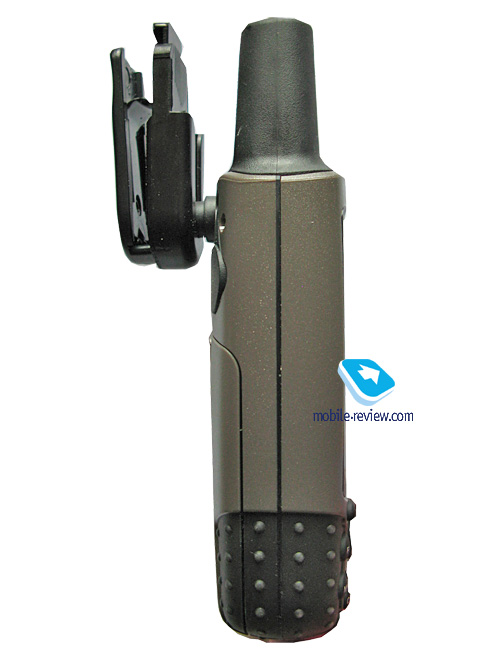

На боковых гранях элементов управления нет. В нижней части обеих граней находятся резиновые вставки с протекторами, которые позволяют надежно фиксировать прибор в руке. Перемычка между верхней и нижней частью корпуса снабжена резиновой прокладкой, препятствующей попаданию влаги внутрь. В верхней части задней крышки расположены разъемы для крепления клипсы к ремню, коннекторы для подключения внешнего питания, внешней антенны и USB-порт. Все разъемы кроме крепления прищепки снабжены резиновыми накладками. Слева находится ушко для крепления шнурка. В нижней части задней панели расположена крышка батарейного отсека с поворотным фиксатором. Крышка также имеет резиновую прокладку для герметизации. Батареи в комплекте поставки отсутствуют, использовать с прибором можно стандартные элементы питания AA-типа или аналогичные аккумуляторы. Решение оправданное – заменить батарейки намного проще, чем зарядить аккумулятор, тем более в полевых условиях. Для снятия крышки и установки элементов питания необходимо повернуть фиксатор на пол-оборота и поднять крышку. На одном комплекте батарей навигатор проработал 16 часов.

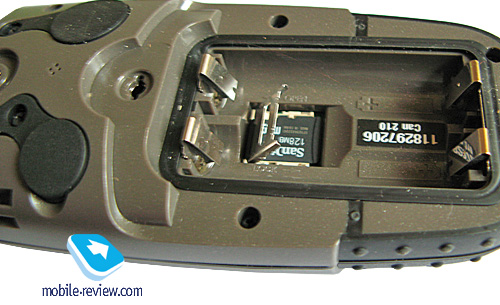

Под элементами питания находится разъем для miniSD-карты памяти. Держатель карты памяти напоминает держатель для SIM-карт в сотовых телефонах, поэтому установка карты проблем не вызывает. В зависимости от комплектации она может быть разного объема, в тестируемом образце объем карты памяти составлял 128 Мб.

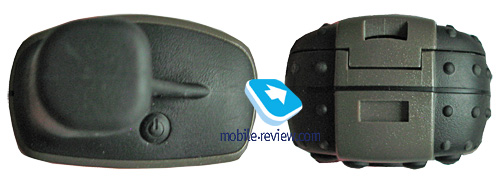

В верхней части корпуса находится большая приемная антенна и кнопка включения питания. Вся верхняя часть корпуса покрыта плотной резиной. Прорезь между антенной и верней панелью можно использовать как дополнительное место крепления шнурка при ношении прибора на шее или на жилете. В нижней части корпуса находятся крепления для установки прибора в автомобильный держатель.

За качество сборки прибору можно смело выставлять высший балл. В собранном виде он представляет собой практически монолит, ничего не шатается и не скрипит, все детали плотно подогнаны друг к другу.

Функциональные возможности

Основными функциями навигатора являются отображение текущего положения на карте, прокладка и запись маршрутов движения, возможность определения координат и движения по маршруту без загруженной карты. Модель GPSmap 60CSx является старшей в линейке, поэтому она оснащена дополнительными функциями в виде встроенного компаса и барометра.

При включении навигатора первым открывается окно текущего положения спутников. Всего таких окон в навигаторе шесть, каждое окно за исключением окна главного меню содержит вложенные подменю. Переход между страницами осуществляется кнопкой «Page», за вызов подменю отвечает кнопка «Menu».

Спутники

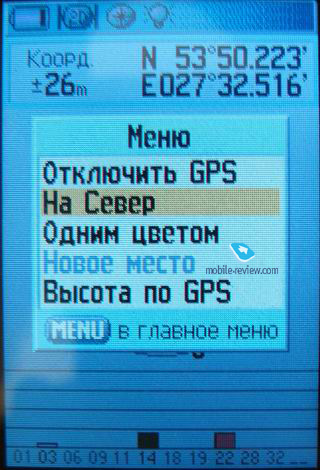

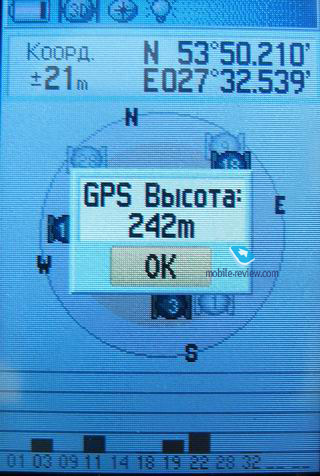

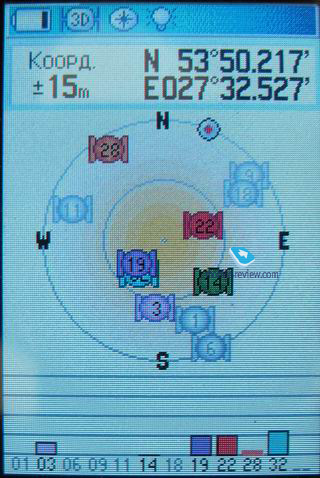

В окне выводится положение найденных спутников относительно зенита (центральная точка окружности). Для каждого спутника устанавливается мощность сигнала (в виде диаграммы в нижней части окна). Расчет координат текущего местоположения прибора возможен на основании показаний не менее чем трех спутников, сами координаты выводятся в верхней правой части окна. Слева дано значение точности определения положения в метрах. В подменю окна имеются пункты ориентации текущего положения спутников относительно севера, определение текущей высоты над уровнем моря и отключение приема GPS-сигналов. Можно также задать вывод информации в одном свете.

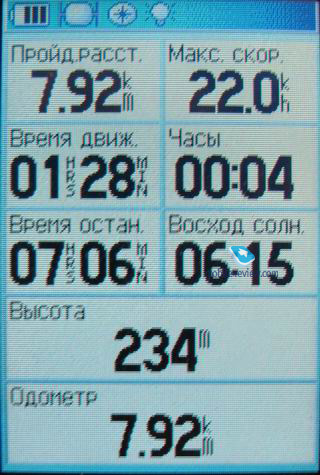

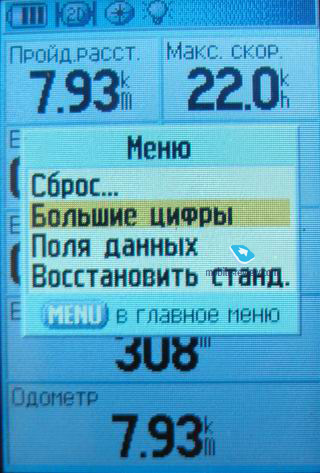

Путевой компьютер

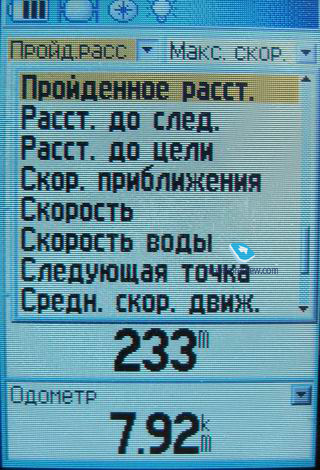

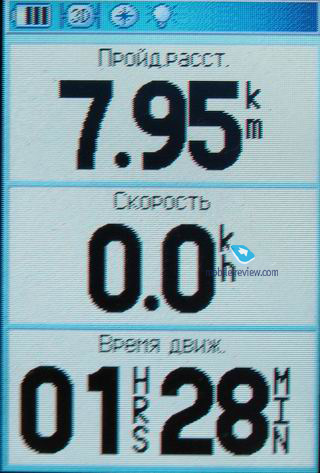

В окне путевого компьютера имеется восемь полей, в которых может отображаться самая разнообразная информация. По умолчанию это пройденной расстояние, максимальная, средняя и общая скорость движения, время движения, время остановки, высота и одометр. В подменю редактируется величина шрифта (при установке больших цифр количество окон сокращается до трех), сброс данных, восстановление стандартных параметров данных. В любой из имеющихся граф можно изменить тип выводимой на экран информации. Навигатор позволяет выводить на экран путевого компьютера 37 параметров, в число которых входят азимут, восход солнца, время до цели, глиссада, глубина, курс, направление, пройденное расстояние, счетчик пройденного пути, часы и многие другие. Все параметры расположены по алфавиту.

Во время движения данные в окне путевого компьютера меняются динамически.

Карта

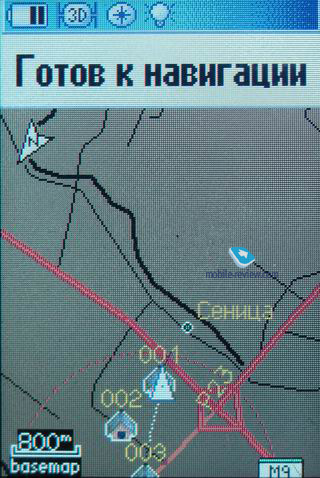

В окне карты отображается текущее положение навигатора на карте местности. Кнопками «In» и »Out» изменяется масштаб изображения, при помощи кнопки «Mark» можно отметить на карте точку маршрута. Детализация объектов на карте зависит от свойств самой карты. Особенностью навигатора является отсутствие возможности воспроизведения голосовых подсказок при навигации – присутствует только текст. Поэтому пользоваться автомобильными картами с голосовыми подсказками в принципе можно, но с определенными ограничениями.

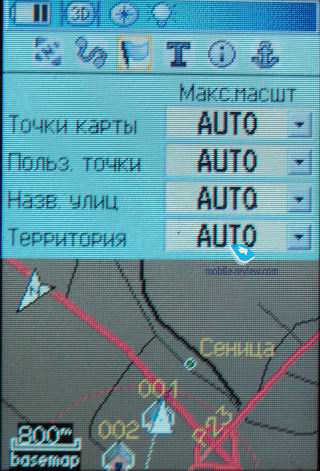

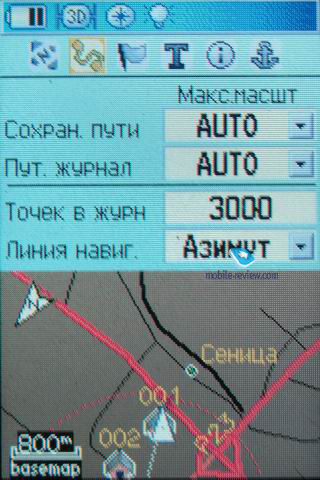

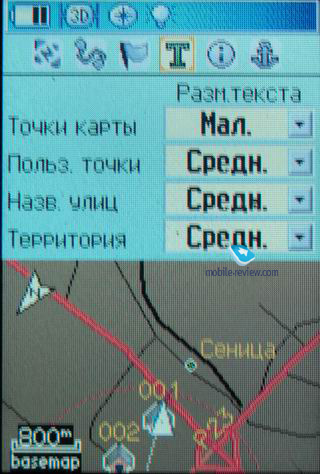

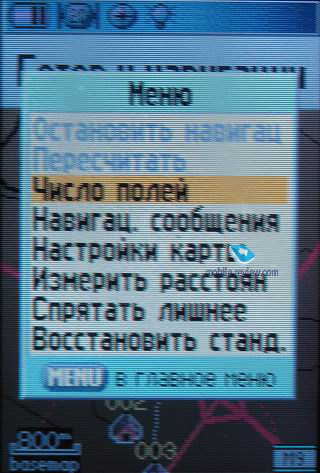

Внутреннее меню карты является наиболее обширным. Через него можно настроить число полей данных, отображаемых на карте во время навигации. По умолчанию данные не выводятся. Следующий пункт – вывод текстовых навигационных сообщений. Пункт «измерить расстояние» позволяет определить расстояние от текущего места до выбранной точки. «Спрятать лишнее» – после выбора этого пункта с карты убираются пиктограммы и подписи к объектам. Пункт настроек карты содержит внутреннее подменю, состоящее из шести окон. В настройках карты изменяется тип ориентации, детализация, сохранение пути, отображение точек карты и названий объектов, размер текста и так далее.

Все пункты меню достаточно логичны, не понравился только пункт измерения расстояния до точки. Функция работает в движении, просто вывести на экран расстояние до точки не получится.

Компас

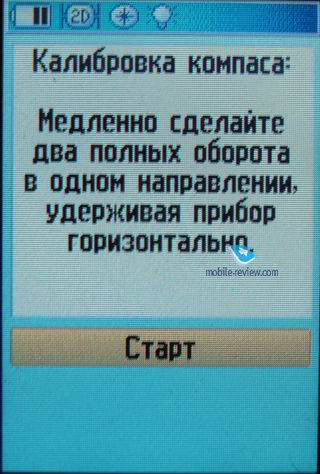

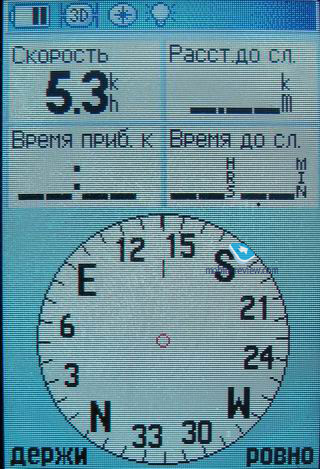

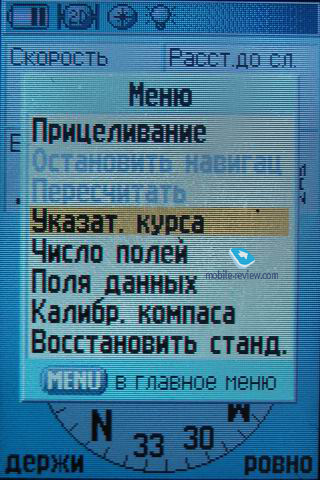

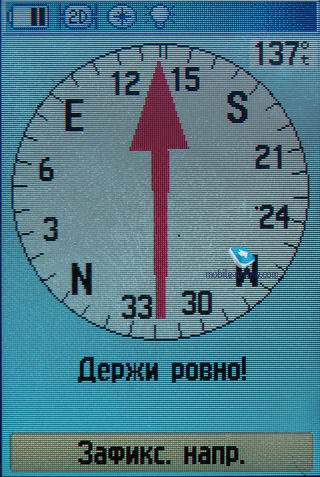

Прибор имеет встроенный независимый магнитный компас, который может помочь в условиях, когда навигация по спутникам невозможна. В самом начале работы с навигатором компас необходимо откалибровать. Дополнительные опции в окне компаса – азимут, движение к выбранной точке по компасу.

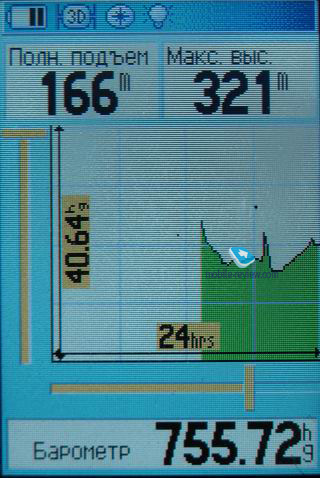

Высотомер

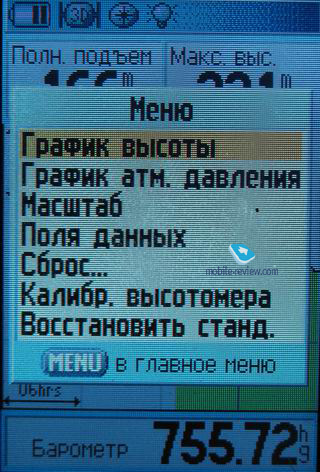

В прибор встроен барометр, который позволяет определять атмосферное давление и текущую высоту объекта по отношению к уровню моря.

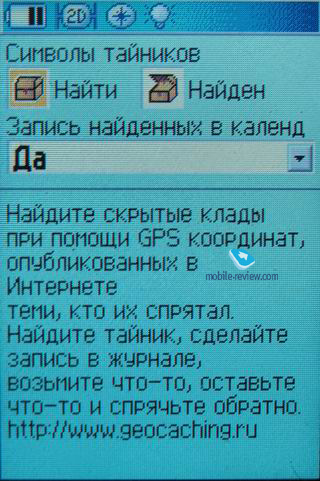

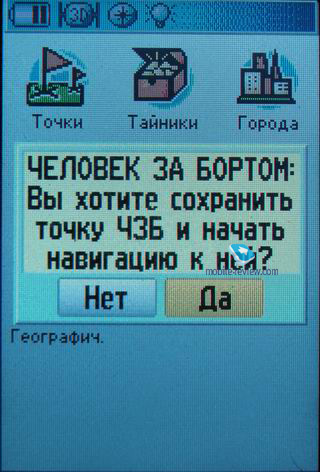

Окно поиска

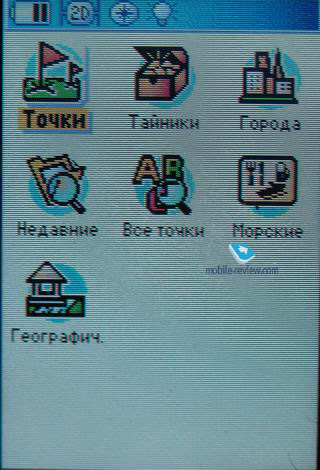

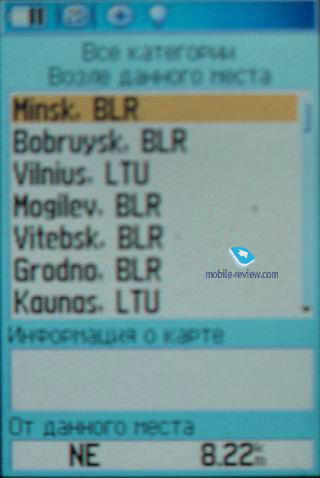

Для вызова окна поиска нужно кратковременно нажать на кнопку «Find». В меню присутствуют пиктограммы точек, тайников, морских и географических объектов и городов. Выбранный пункт можно посмотреть на карте. Подробность показа информации о выбранной точке зависит от детализации карты. При помощи навигатора можно также принять участие в игре «Поиск тайников». Расположение тайников можно скачать на сайте http://www.geocaching.su.

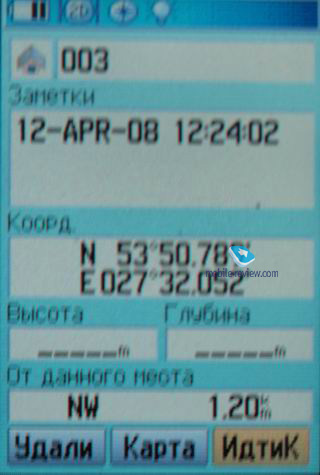

Точки

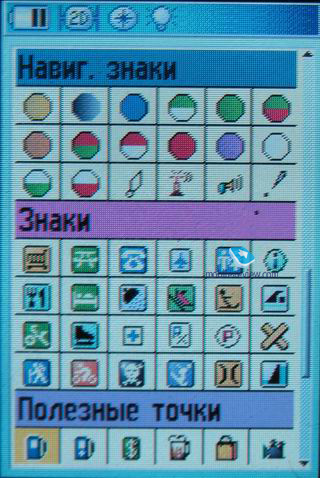

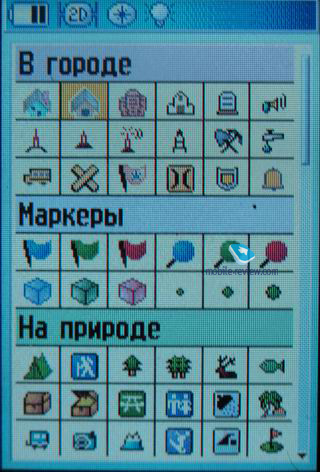

Одним из основных понятий в навигации является точка. Зафиксировать точку на карте можно в любом месте. Точкой может быть текущее местоположение на основании координат, населенный пункт, географический объект и т.д. В навигаторе GPSmap 60CSx для создания произвольных точек на карте имеется специальная кнопка «Mark», при нажатии на которую в виде навигационной точки отмечается место под курсором. Для наименования точки можно использовать надписи текстом или порядковые номера. Для точки может устанавливаться пиктограмма. Точки являются основой для создания путей и маршрутов.

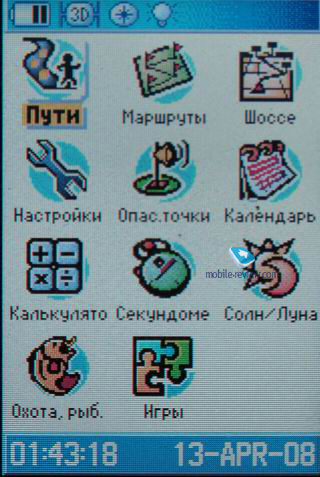

Главное меню

Единственное окно, в котором внутреннее подменю отсутствует. В главном меню имеются следующие пиктограммы:

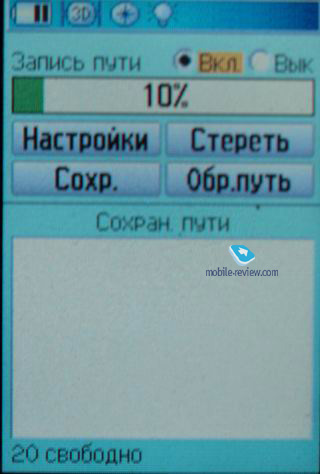

Пути

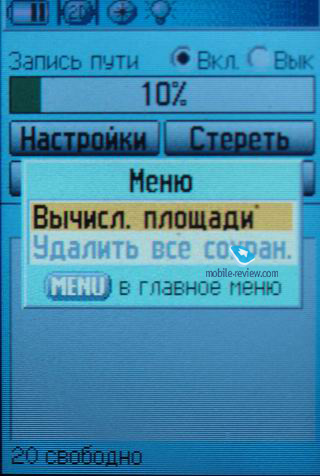

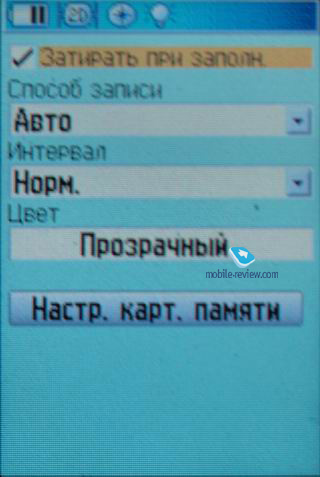

Во время движения ведется запись маршрута. Имеется опция обратного пути, позволяющая пройти маршрут в обратном направлении. В путь можно добавить точки из уже записанных в память прибора или с карты местности.

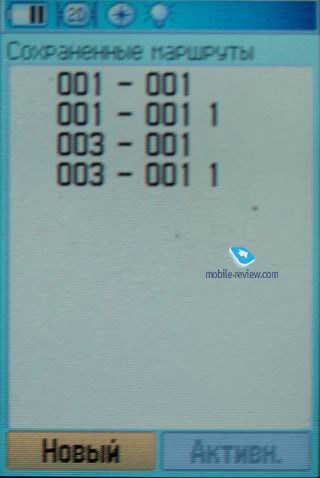

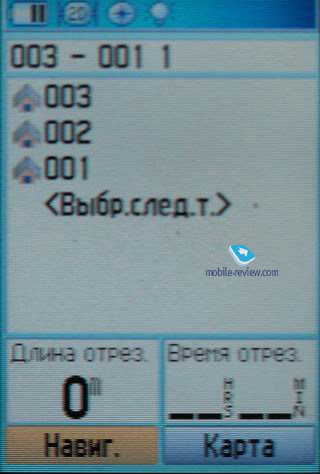

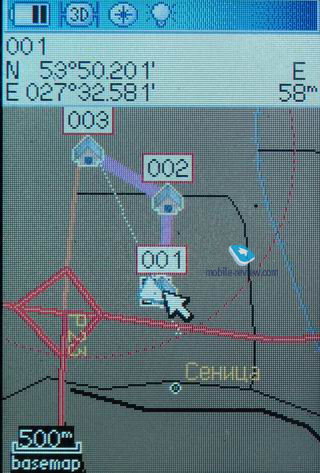

Маршруты

Показывает сохраненные маршруты, позволяет создавать новые маршруты движения по путевым точкам. Маршруты можно редактировать, сохранять и удалять. Проложенный маршрут отображается на карте, и по нему можно двигаться при помощи встроенных навигационных средств. При достижении отмеченной точки выдается указание на смену направления движения к следующей точке.

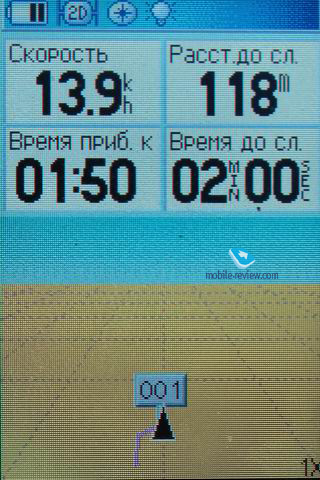

Шоссе

Окно шоссе во время движения позволяет оценить расстояние до следующей путевой точки и, с учетом скорости движения, время прибытия в нее.

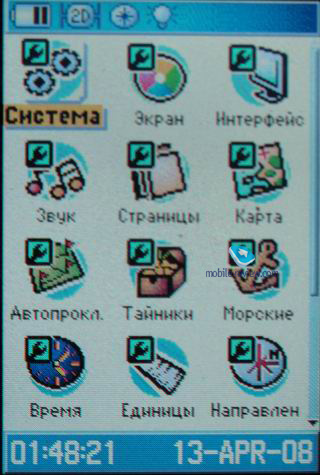

Настройки

В этом пункте меню собраны настройки системы. Можно изменить язык интерфейса, звуки предупреждений, яркость и цветовую гамму дисплея, установить время, выбрать единицы измерения и т.д.

Опасные точки

Любую точку на карте можно отметить как опасную. При приближении к ней на расстояние, указанное в настройках, прибор выдаст звуковое предупреждение.

Календарь

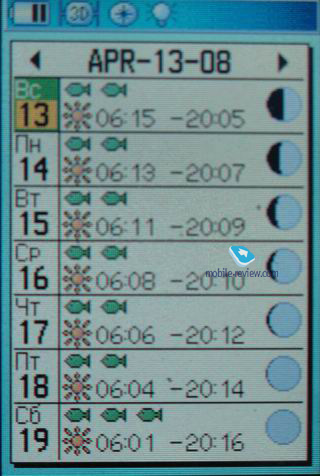

На экране календаря в схематичной форме отображается информация о фазах Луны, времени восхода/захода солнца и прогнозы на рыбалку (охоту). Информацию можно выводить на день, неделю или месяц. Прогнозы можно получать для любой точки, отмеченной на карте.

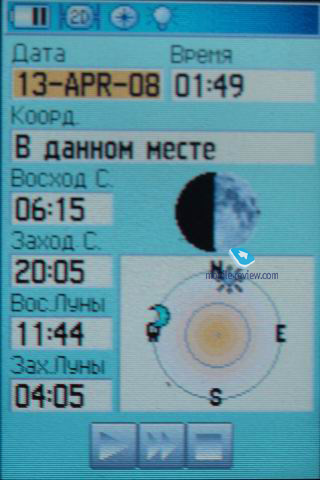

Солнце/Луна

В этом окне выводится информация о длине светового дня и фазах луны для любой точки на карте под курсором. При помощи встроенного проигрывателя можно посмотреть движение солнца и луны по небосводу.

Охота и рыбалка

В окне выводится прогноз на успешность охоты/рыбалки в заданный день. Расширяет функции календаря. Прогноз можно получить для любой точки, указанной на карте.

Калькулятор

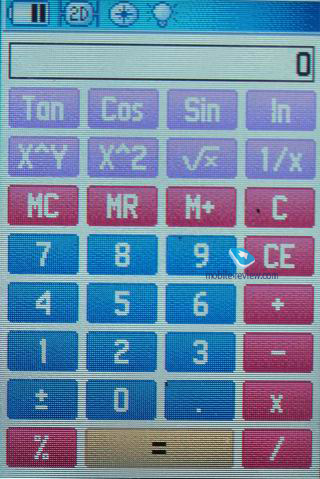

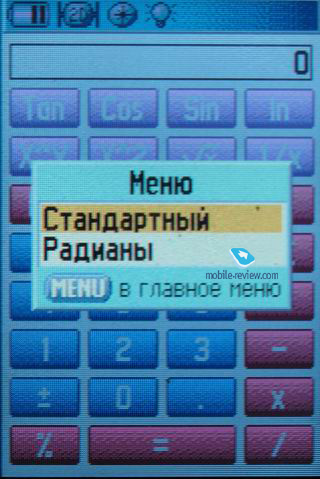

Калькулятор имеет несколько режимов – стандартный и инженерный. Ввод данных осуществляется при помощи джойстика, поэтому сложные расчеты проводить достаточно затруднительно.

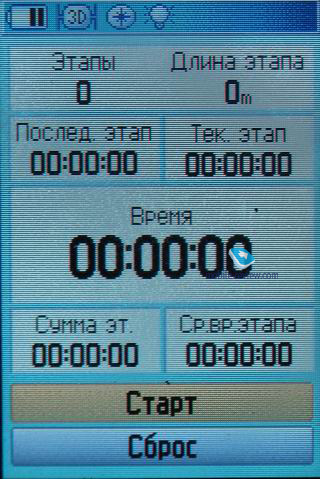

Секундомер

Стандартный секундомер с возможностью цикличных отметок.

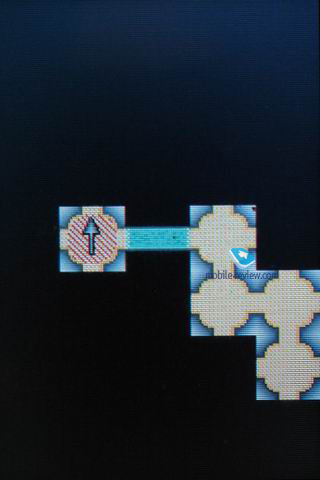

Игры

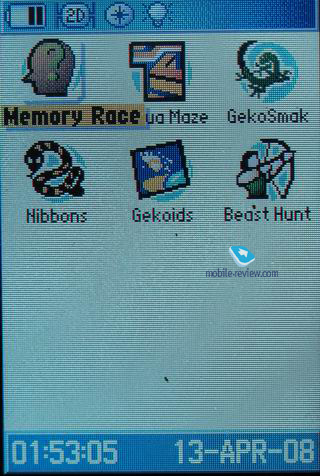

В навигаторе установлено шесть игр, часть из которых используют встроенный GPS-приемник.

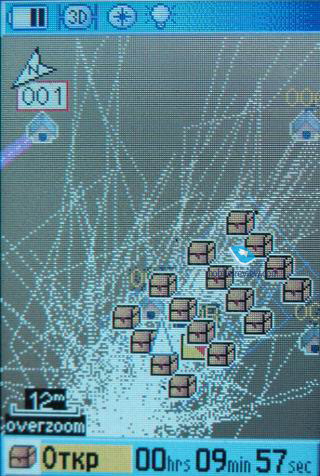

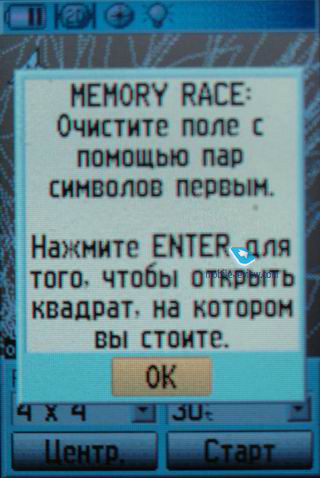

Memory Race

Необходимо открыть клетки с одинаковыми фигурами, перемещаясь по карте.

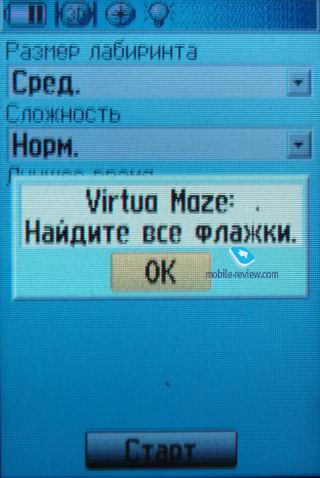

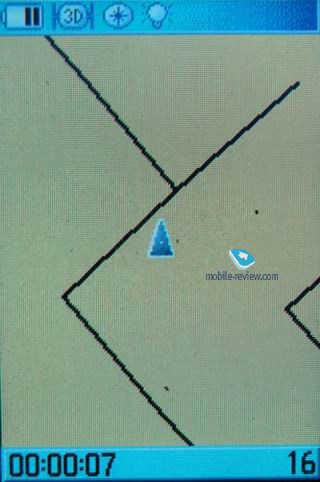

Virtual Maze

На экране создается виртуальный лабиринт. Необходимо найти выход, собирая по дороге флажки.

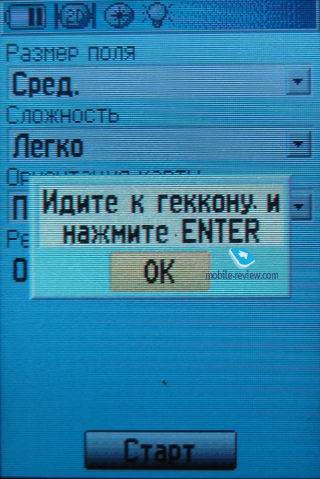

Geko Smak

На экране появляется геккон. Необходимо подбежать к нему и прихлопнуть (нажать кнопку Enter).

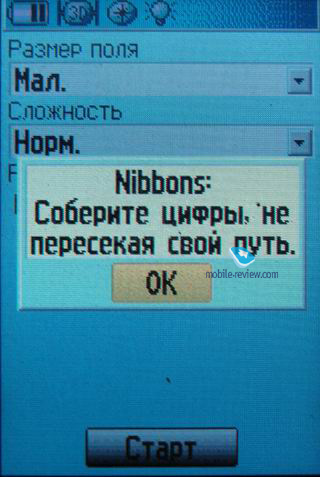

Nibbonz

Игра, аналогичная змейке. Необходимо перемещаться по экрану, собирая флажки. При этом нельзя задевать хвост, который тянется за игроком.

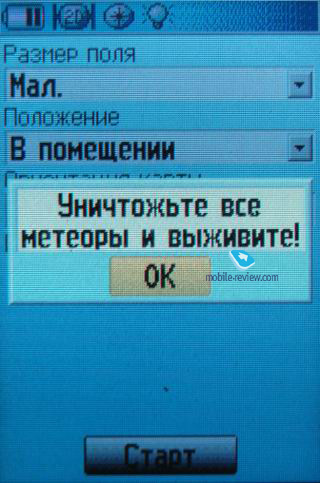

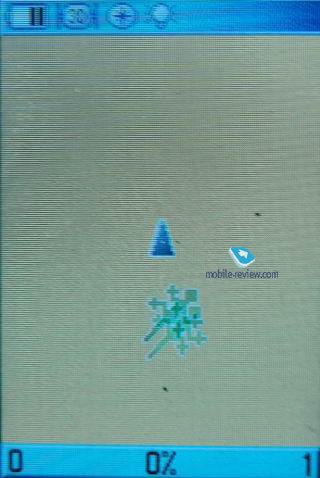

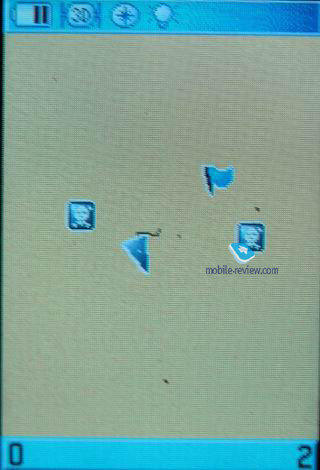

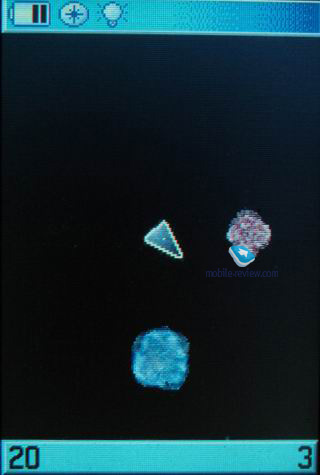

Gekoids

В игре нужно уничтожить квадратные объекты (гекоиды). Для уничтожения объектов нужно поворачиваться и стрелять. Игровое поле может быть ориентировано по отношению к Северу или быть неподвижным. Играть можно с отключенным GPS-приемником.

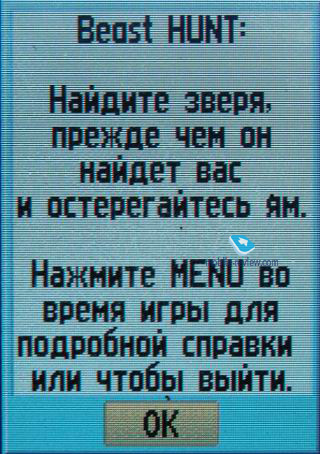

Beast Hunt

В игру можно играть с отключенным GPS-приемником. Перемещаясь по платформам при помощи джойстика, необходимо поразить стрелой дракона. В игре есть несколько уровней сложности и режим тренировки.

Работа с компьютером

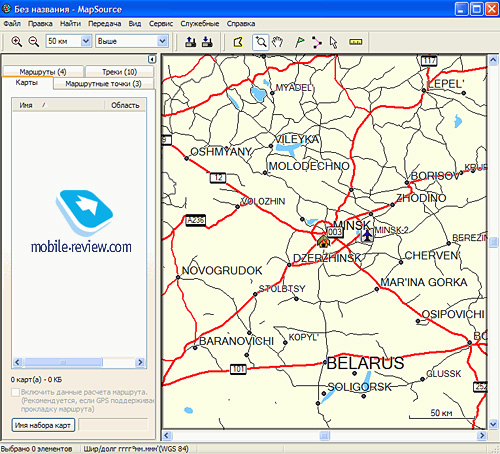

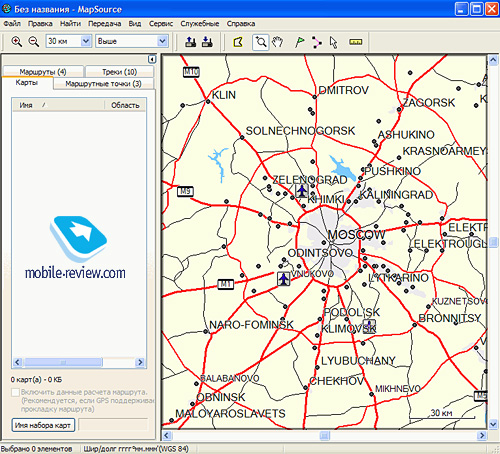

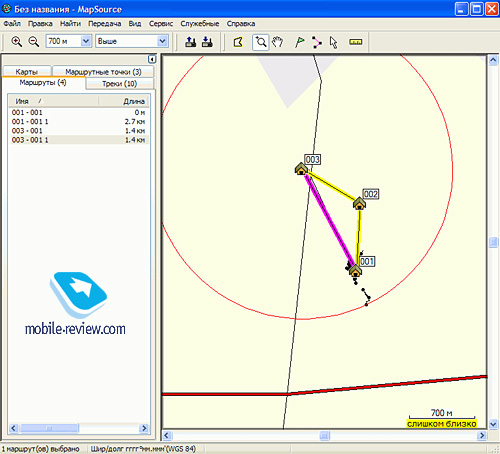

В навигатор можно загружать дополнительные карты. С прибором совместимы карты производства MapSource. При помощи утилиты MapSource, устанавливаемой с прилагаемого диска, маршруты можно прокладывать на ПК с последующим переносом на навигатор. Программа также позволяет считывать данные с GPS-навигатора и хранить данные на ПК.

Работа с навигатором

Для тех, кто знаком с приборами Garmin, эту инструкцию можно пропустить. Она написана на основе самостоятельного опыта знакомства с навигатором. До этого с приборами Garmin сталкиваться мне не приходилось.

Начнем с установки карты памяти и батарей. Открываем заднюю крышку и проверяем наличие карты в держателе. После установки карты памяти вставляем источники питания и закрываем крышку. После этого включаем навигатор. Время холодного старта занимает менее минуты. При последующем включении прибора показания со спутников получаются намного быстрее, в течение 15-20 секунд. После инициализации прибора на экране открывается окно спутников. Листать страницы экранов нужно при помощи кнопки «Page» (вперед) и «Quite» (назад). Затем необходимо активировать компас, для этого из меню компаса нужно выбрать пункт калибровки компаса и повернуть прибор на 360 градусов вокруг вертикальной оси. После калибровки в окне компаса появится направление на стороны горизонта.

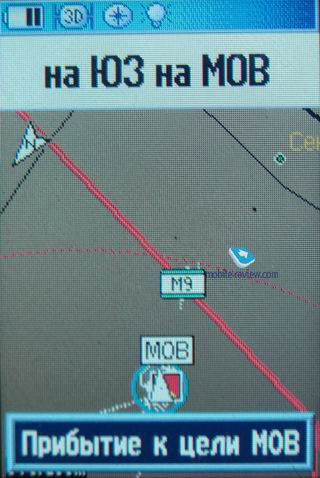

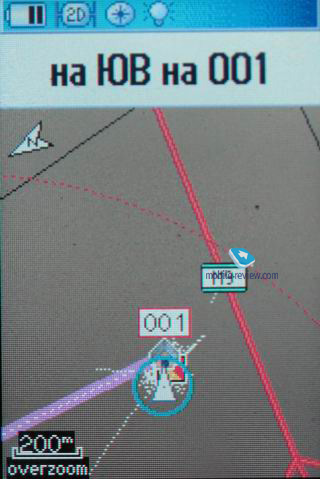

По умолчанию запись движения по маршруту включена, поэтому движение можно начинать сразу. Для прокладки маршрута нужно выбрать точки на карте и запустить навигацию. По мере движения на экран будут выводиться текстовые подсказки и звуковые сигналы. Использовать прибор для классической автомобильной навигации с голосовыми подсказками нельзя, он для этого не предназначен.

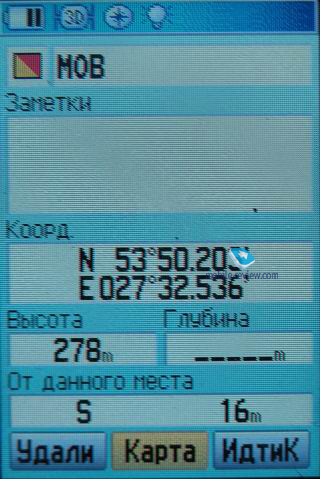

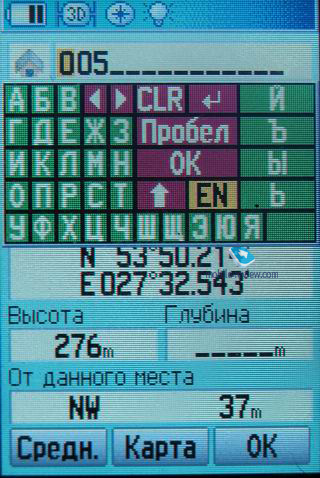

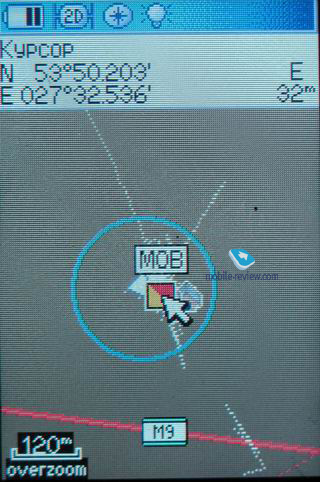

При необходимости можно отметить на карте любую точку при помощи соответствующей кнопки. Этой точке можно присвоить категорию, дать имя. Функция является чрезвычайно полезной при походе в незнакомую местность. Например, можно отметить место начала маршрута при сборе грибов. Даже при отсутствии высокодетализированной карты вернуться в начало маршрута можно по показанию спутников или по компасу (если спутники недоступны). На сайте компании Навиком появились карты дорог и городов России, но сами карты стоят достаточно дорого. В настоящее время официально карты других производителей компанией не поддерживаются, но, как всегда, есть способы программной адаптации. И о них мы поговорим в отдельном материале.

Впечатления

Навигатор достаточно специфичен. Он предназначен для рыбаков, охотников и туристов, для которых важна надежная работа навигатора в сложных погодных условиях. И с этой задачей GPSmap 60CSx справляется хорошо. По крайней мере, если его специально не топить. Сильный дождь и брызги воды на его работоспособности не сказываются. Время автономной работы от новых батарей составляет около суток, батареи легко заменить, при этом данные в приборе не теряются. Прибор хорошо лежит в руке, пользоваться им можно не снимая перчаток. В городских и цивилизованных условиях использование этого навигатора нецелесообразно – для навигации на машине он не совсем пригоден, к тому же есть целый ряд аналогичных приборов с меньшей ценой. Все преимущества GPSmap 60CSx проявляются в условиях автономного похода, охоты или рыбалки.

Несмотря на достаточно внушительную цену (20897 рублей в комплекте с 10-ю картами), конкурентов в своем классе у прибора практически нет, поэтому он пользуется устойчивым спросом.

Благодарим компанию INDEL за предоставление навигатора на тестирование.



Дашкевич Виктор ([email protected])
Опубликовано — 16 апреля 2008 г.
