ZyXEL LTE 6101

Из того, что побывало «в лапах» - самое эффективное устройство для добывания LTE-интернета «из воздуха». Дорого, но действительно хорошо, один раз включил и забыл. Девайс не для всех, но в свою целевую аудиторию попадает отлично.

Модификация без Wi-Fi-модуля называется «Уличный модем LTE 6100», ознакомиться с его описанием можно на сайте ZyXEL. Новая модель LTE 6101 сохранила название «Уличный модем», но обзавелась точкой доступа Wi-Fi 802.11n и двумя антеннами. В итоге получился полноценный комплект «из коробки» для обустройства мобильным интернетом дома или офиса. Направленная антенна MIMO 13 dBi смонтирована во внешнем блоке вместе с модемом, что позволяет размещать этот блок где угодно без потери качества и скорости соединения.

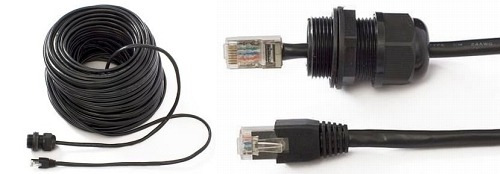

Максимальная длина соединительного кабеля — 100 метров, для установки блока на мачте, крыше дома и т. п. предлагают готовый Ethernet-кабель длиной 30 метров.

Позиционирование

Два блока, «всепогодный» внешний (модем + антенна) и внутренний управляющий, со встроенным маршрутизатором и 300-мегабитной точкой доступа Wi-Fi 802.11n, работающей в диапазоне 2,4 ГГц. Развитие модели 6100, не имеющей беспроводного интерфейса Wi-Fi. Главный заградительный фактор — цена, предполагается 13-14 тысяч руб. в розницу. Ожидаемое время появления в продаже — апрель 2013 года. Существенное ограничение — отсутствие поддержки 3G/2G, устройство будет работать только в сети LTE Band 7. То есть, даже сети LTE TDD (например, сеть 4G МТС в московском регионе) оказываются недоступны.

Следует понимать, что устройство является узкоспециализированным и предназначено для обеспечения качественным интернет-доступом тех объектов, к которым тянуть оптоволокно дорого, невозможно или нерационально. Главная область применения — зоны плохого приема сигнала LTE. Там, где модемы уже не работают вообще, или с трудом «цепляются» за сеть только на улице. В таких условиях ZyXEL LTE 6101 оказывается оптимальным выбором, так как спутниковый интернет заметно дороже и не радует временем отклика. Специфика строительства сетей 3G и особенно 4G такова, что «леса и болота» покрывают в последнюю очередь. С покрытием у сетей 3G пока намного благополучнее, но время отклика (ping) раза в два больше и скорость передачи во многих местах оставляет желать лучшего из-за возросшей нагрузки. В этом смысле сети 4G «ровнее» и более предсказуемы даже на границе покрытия. А как эту границу определить? По опыту, если в месте вашего обитания модем 4G хоть изредка «видит» сеть LTE Yota/МегаФон, то с очень высокой долей вероятности LTE 6100/6101 даст вам стабильный и комфортный доступ к сети.

При наличии в хозяйстве обычного Wi-Fi-роутера или точки доступа есть смысл присмотреться к модели ZyXEL LTE 6100, которая отличается от ZyXEL LTE 6101 только отсутствием Wi-Fi-модуля и антенн во внутреннем блоке. Цена наверняка окажется гуманнее. С другой стороны, благодаря двум Wi-Fi-антеннам новая модель обеспечивает действительно хорошую «дальнобойность», плюс меньше проводов и одна электрическая розетка вместо двух.

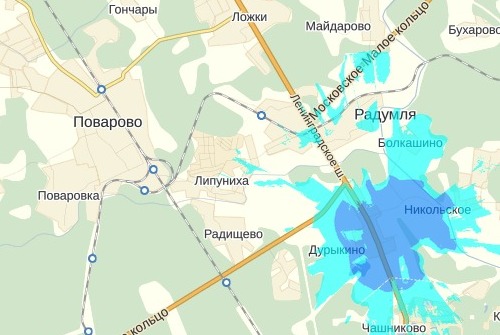

Если обычные устройства (смартфоны и модемы) сеть LTE не видят вообще, то нужно смотреть карту покрытия. Чудес не бывает, и никакой супер-девайс вам сигнал LTE «из космоса» не добудет, но антенна ZyXEL LTE 6101 позволяет подключаться на значительном расстоянии от указанной границы зоны покрытия. Многое зависит от высоты подвеса, рельефа местности и направления антенны.

Насколько рационально покупать девайс для работы в местах с приличным сигналом? Вопрос спорный. Если речь идет об основном интернет-доступе для нескольких пользователей, то эффект от ZyXEL LTE 6101 есть, и эффект заметный. При неплохом сигнале работа устройства по ощущениям почти не отличается от хорошего проводного доступа, это не компромисс, а действительно альтернатива. Вопрос в цене «входного билета». То есть в том, готовы ли вы заплатить лишние тысячи рублей за скорость и стабильность доступа.

Как вы уже догадались, устройство предназначено для стационарного варианта использования, напряжение питания 48 В, и подключить его к автомобильному аккумулятору не получится.

Размеры, вес и комплектация

Габариты коробки внушают уважение и даже некоторый испуг: что за монстра я приобрел? На самом деле, в коробке просто много картона с большим количеством ребер жесткости. Зато содержимое доедет в целости и сохранности. Внешний блок квадратный со сторонами 255 мм и толщиной 60 мм, габариты блока определяет размещенная внутри квадратная антенна 200 х 200 мм. Вес блока около - 1.1 кг. Внутренний управляющий блок пропорциями и размерами напоминает обычный роутер. Каковым, собственно, и является, однако принципиально отличается встроенным PoE-адаптером и специализированным WAN-интерфейсом.

Помимо внешнего и внутреннего блоков, в комплект входит набор для крепления внешнего блока на стену дома или мачту (трубу) диаметром до 65 мм, блок питания 48 В 0,62 А, два Ethernet-кабеля длиной 1.8 метра каждый, провода заземления для обоих блоков, герметизирующий кабельный ввод кабеля для внешнего блока, руководство пользователя.

Соединительный кабель (4-парный категории Cat 5) нужной длины в большинстве случаев придется изготавливать или докупать отдельно, входящий в комплект патч-корд 1.8 м предназначен в основном для проверки работоспособности комплекта. Жаль, что не «расщедрились» на кусок хотя бы метра четыре, многим пользователям такой длины хватило бы.

Конструкция

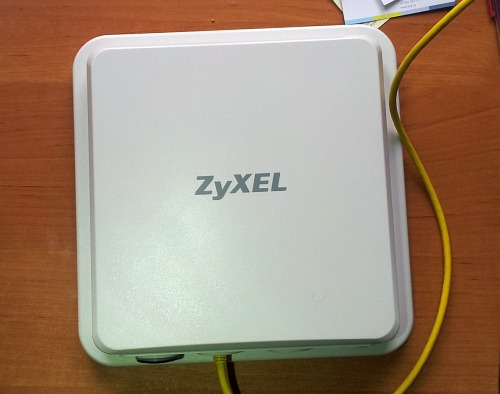

Корпус внешнего блока изготовлен из толстого белого пластика, поверхность матовая. Внутри находятся направленная поляризованная антенна и LTE-модем с интерфейсом miniPCIe, модем построен на чипе Altair Semiconductor FourGee 6202. Поддерживается LTE Band 7 (2500-2700 МГц FDD), в Band 20 (800 МГц) модем не работает. Поддержка TDD отсутствует. Иными словами, устройство на сегодняшний день в России работает только в сети Yota/МегаФон, хотя операторского сим-лока на модеме нет. По «паспортным» скоростным показателям это обычное LTE-устройство Cat. 3 со 100 Мбит/с на прием и 50 Мбит/с на передачу.

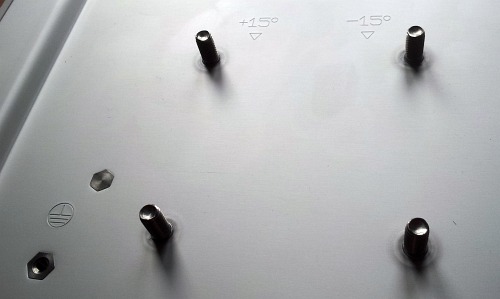

Задняя крышка металлическая, с гайкой для провода заземления и четырьмя резьбовыми шпильками для крепления блока к специальному кронштейну. Который, в свою очередь, крепится к стене дома или к вертикальной трубе диаметром до 65 мм. По отзывам, для крепления к стене дома лучше подходит дешевый комплект для монтажа спутниковой антенны, который позволяет повернуть корпус блока в нужном направлении.

Поляризованная антенна MIMO работает в вертикальном положении с кабельными вводами в нижней части, передняя плоскость блока должна быть перпендикулярна вектору направления на базовую станцию. Наклон влево-вправо по вертикальной оси нежелателен. В зависимости от высоты подвеса и условий приема может оказаться полезным небольшое отклонение плоскости антенны вверх или вниз, для этого в конструкции кронштейна предусмотрено три фиксированных положения блока: вертикальное, с отклонением на 15 градусов вниз и на 15 градусов вверх.

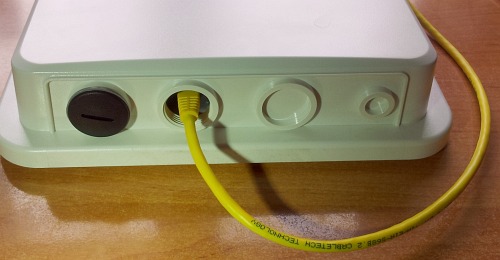

На нижней грани внешнего блока два отверстия: для установки SIM-карты (USIM) и для подключения Ethernet-кабеля, по которому одновременно подается питание на модем, технология PoE (Power over Ethernet). Кстати, высокое напряжение на выходе адаптера (48 В) как раз обусловлено необходимостью запитать модем через кабель Ethernet.

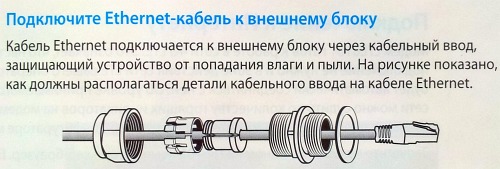

Герметизирующий кабельный ввод представляет собой целый набор муфт и прокладок, входит в комплект поставки. Внешний блок во влаго-пылезащитном исполнении (класс защиты IP65), рассчитан на работу в диапазоне температур от -30 до +60 градусов и относительной влажности до 95%. По отзывам, в условиях суровой российской зимы блок действительно начинает «дурить» при температурах ниже -40.

Отверстие для установки SIM-карты закрывается резьбовой пластиковой заглушкой с резиновой прокладкой. Гнездо для SIM-карты с замком, при правильной установке карта «защелкивается», и случайное выпадение исключено. «Горячая» замена SIM-карты не поддерживается (требуется перезапуск устройства), но это вряд ли можно считать недостатком.

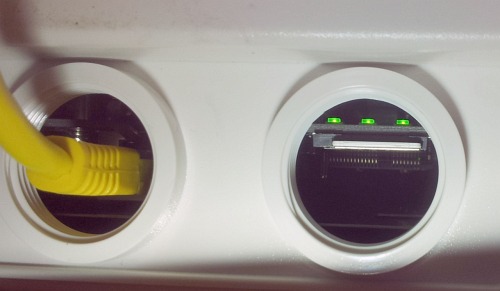

Для удобства настройки положения блока рядом с гнездом для SIM-карты установлено три светодиода, показывающих уровень принимаемого сигнала. Такие же (дублирующие) три светодиода размещены на внутреннем блоке, но иметь индикацию «под рукой» в процессе монтажа полезно. Хотя, в случае слабого сигнала побегать между внешним блоком и компьютером все равно придется. Светодиодные индикаторы помогут задать примерное направление, а «отлавливать» точные градусы поворота антенны лучше по децибелам в Web-интерфейсе управления модемом.

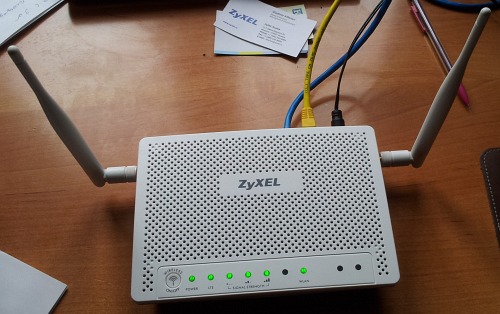

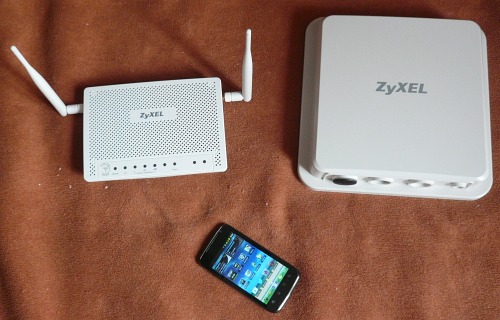

Внутренний блок управления по габаритам и пропорциям напоминает роутер, по дизайну схож с некоторыми xDSL-устройствами ZyXEL. Комплектуется двумя съемными всенаправленными антеннами 5 dBi, нормальное рабочее положение антенн — вертикальное. На нижней панели - две проушины для настенного крепления. При установке блока на стену надписи на верхней панели оказываются перевернутыми, зато гнезда и соединительные кабели будут внизу. Лучше так, чем наоборот.

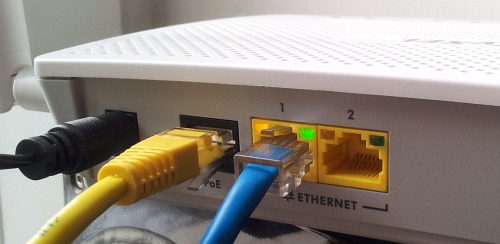

На задней панели - гнездо для подключения блока питания, разъем PoE для подключения внешнего блока, два гигабитных порта с индикаторами скорости и активности для кабельного подключения потребителей интернета, кнопка сброса пользовательских настроек (Reset) и резьбовое отверстие для заземляющего кабеля. Двух портов для проводных подключений достаточно с учетом наличия Wi-Fi.

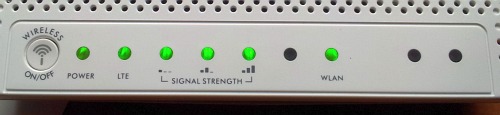

На передней панели - кнопка управления Wi-Fi и линейка светодиодных индикаторов. Кнопка полезная, умеренно-долгое (1-2 с) нажатие включает/отключает Wi-Fi, долгое (более трех секунд) - запускает соединение WPS. На обычное (короткое) нажатие кнопка не реагирует, видимо, таким образом реализована защита от гуляющей по роутеру кошки. Отключить Wi-Fi одной кнопкой бывает удобно. Например, в Windows 7 оказался приоритет на подключение по Wi-Fi, и нажать одну кнопку проще, чем лезть в настройки.

Светодиодные индикаторы в обычном наборе, три LED уровня сигнала дублируют индикаторы внешнего блока. Если блок затеет обновлять «по воздуху» собственную микропрограмму, то все индикаторы начнут мигать одновременно, и в процесс лучше не вмешиваться. Во избежание. По большому счёту, информативность индикаторов не очень важна. Успешно включившееся и работающее в штатном режиме устройство просто работает неделями/месяцами, не требуя к себе внимания.

При запуске модем весьма «задумчив», это минус. С момента подачи питания до входа в штатный режим и появления доступа к интернету проходит 3-4 минуты. То же самое в случае отключения электричества или падения напряжения до уровня менее 100 В. С другой стороны, свою полную работоспособность устройство после потери питания восстанавливает самостоятельно и без вмешательства хозяина. SIM-карты Yota и МегаФон распознаются и подключаются автоматически, никаких дополнительных настроек не требуется.

Кстати, три не задействованных на панели индикатора намекают на продолжение развития линейки ZyXEL LTE 61хх, ждем с интересом.

Характеристики

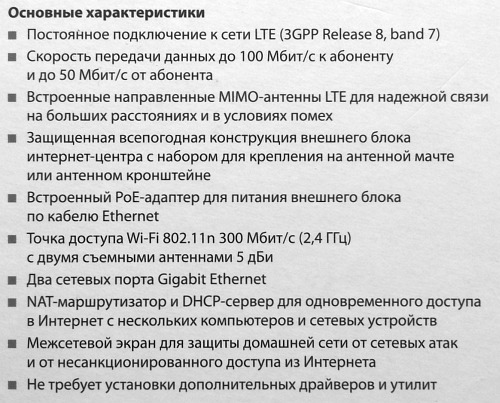

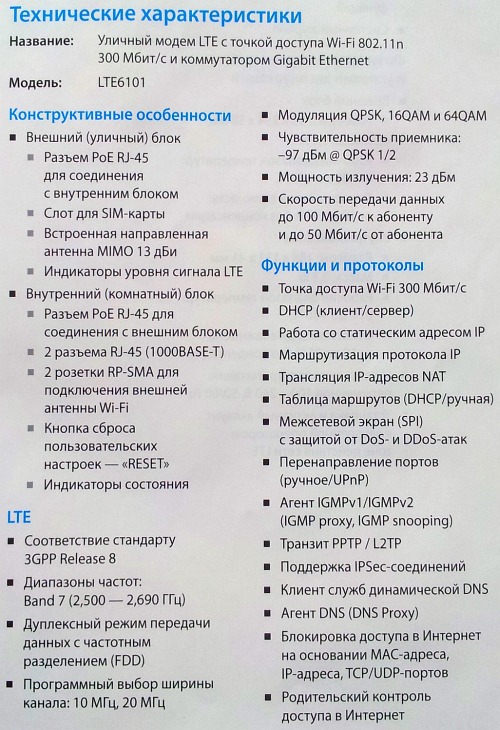

Строго по спецификациям — ничего особенного. Устройство категории Cat. 3 со скоростью загрузки данных в сети LTE до 100 Мбит/с и выгрузки (передача «вверх») — до 50 Мбит/с. По заявленным в описаниях параметрам, сейчас любой LTE-модем ничуть не хуже. «А если нет разницы, то зачем платить больше?». Полный список характеристик см. ниже, а о «разнице» - несколько слов в следующем абзаце.

Как уже писал, ZyXEL LTE 6101 является профессиональным и узкоспециализированным устройством. Извлекает мобильный интернет из сети LTE FDD и делает это хорошо. В том числе там, где с других устройств этот интернет плох или вообще недоступен в силу слабого сигнала или значительных помех. Требовать от ZyXEL LTE 6101 чего-то иного или дополнительного бесполезно. GSM/UMTS не поддерживает, карту памяти в него не вставишь, и танцевать ламбаду он тоже не обучен. Можно спорить о том, что при сопоставимых мегапикселях смартфон дешевле и лучше профессиональной камеры благодаря возможности поиграть в Angry Birds, а для получения фоток высочайшего качества существует Instagram. Спорить можно, и спорят, но это разные вещи для разных потребительских групп.

Управление

В принципе, устройство полностью готово к работе «из коробки», требует только сборки и подключения к сети переменного тока. При необходимости все параметры настраиваются через Web-интерфейс, поддержка русского языка есть.

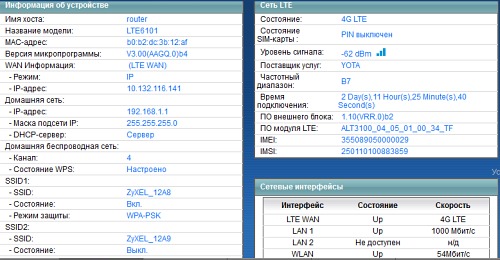

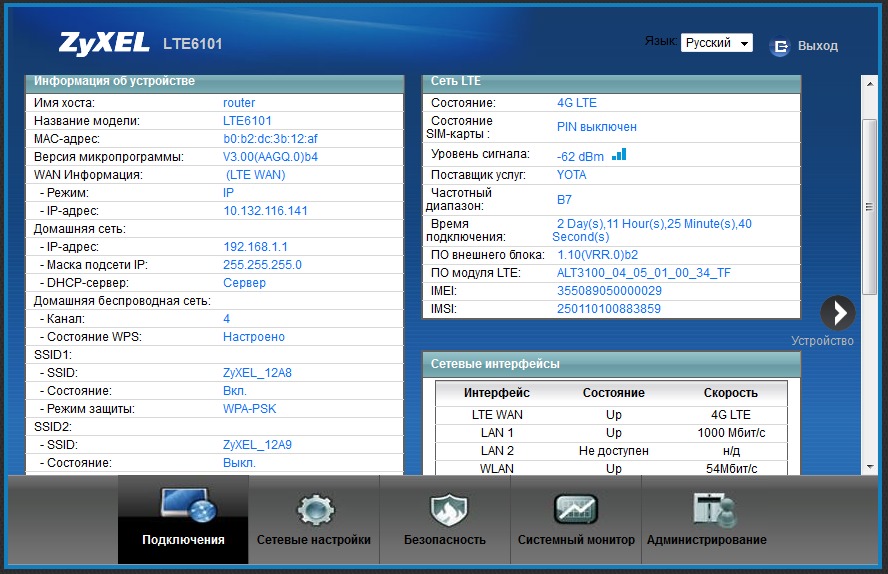

Общая информация о состоянии устройства и всех подключений - на вкладке «Подключения». Показывает текущий статус устройства, сетевые настройки, версию прошивки, статус подключения к сети LTE, статус сетевых интерфейсов, время работы, загрузку процессора и объем свободной оперативной памяти.

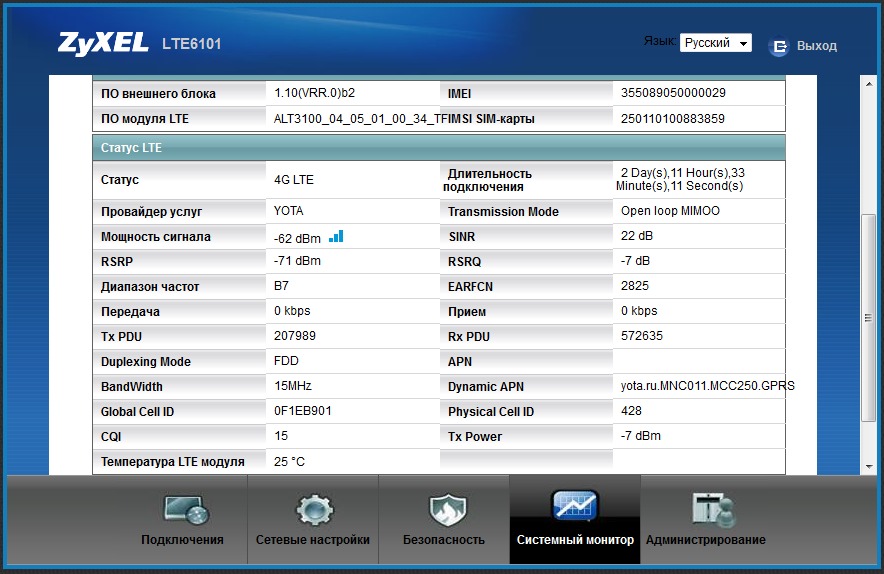

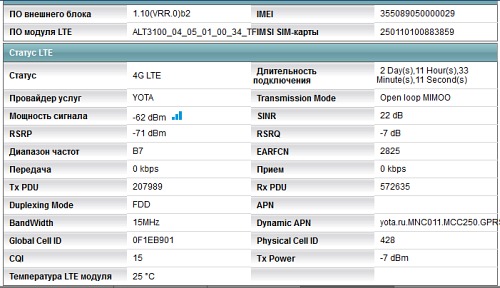

Из того, что может понадобиться в первую очередь — закладка «Системный монитор», здесь вся необходимая информация. В том числе о мощности принимаемого сигнала LTE, именно этот параметр пригодится для тонкой настройки положения внешнего блока в пространстве.

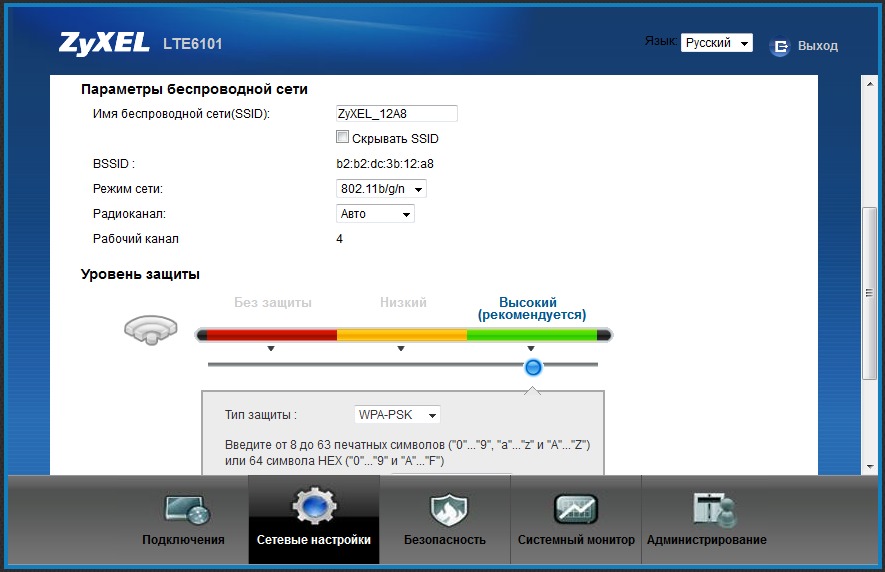

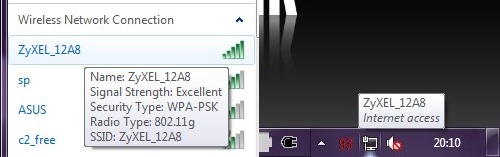

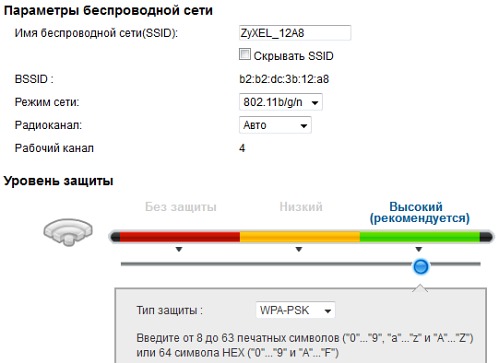

Настройками сети Wi-Fi, возможно, придется заняться. Предустановленный пароль для подключения указан, как обычно, на нижней крышке внутреннего блока, но мне подключиться с его помощью не удалось даже после сброса настроек (кнопка Reset). Разбираться было лень, поменял тип шифрования на WPA-PSK и завел свой пароль. По дефолту в настройках Wi-Fi оказался задан первый канал передачи, режим «Авто» мне показался разумнее.

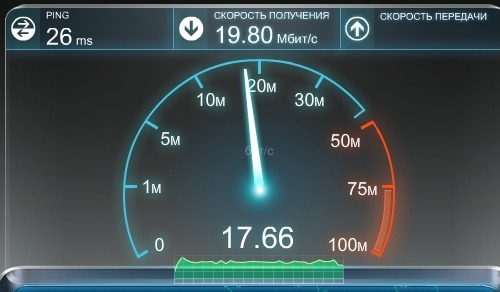

К работе модуля Wi-Fi претензий нет, здесь всё хорошо. Несколько раз пробовал последовательные замеры скорости при подключении по Wi-Fi и кабельному соединению, на расстоянии нескольких метров разницы в результатах нет. Что даже слегка удивило, так как уменьшение скорости приема и передачи данных процентов на 5-7 даже рядом с антенной Wi-Fi – обычное дело.

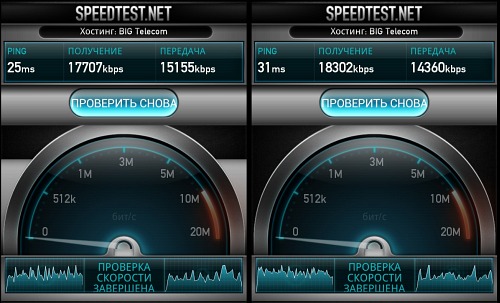

Wi-Fi-модуль смартфона демонстрирует ровно такую же скорость приема данных, скорость передачи на 2-4 Мбит/с ниже. Вообще говоря, с нынешними скоростными характеристиками мобильных сетей разработчикам Speedtest и прочих «мерялок» пора менять максимальные цифры на шкале «спидометров», виртуальная стрелка неэстетично ложится на «ограничитель».

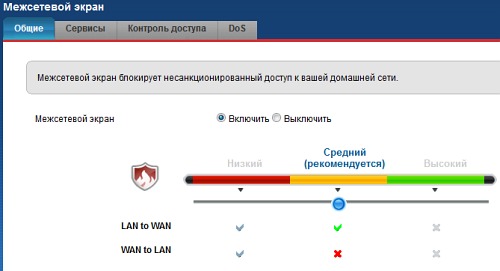

Опций настройки в интерфейсе много, дотошному любителю всё «отрегулировать» есть, чем заняться скучным зимним вечером.

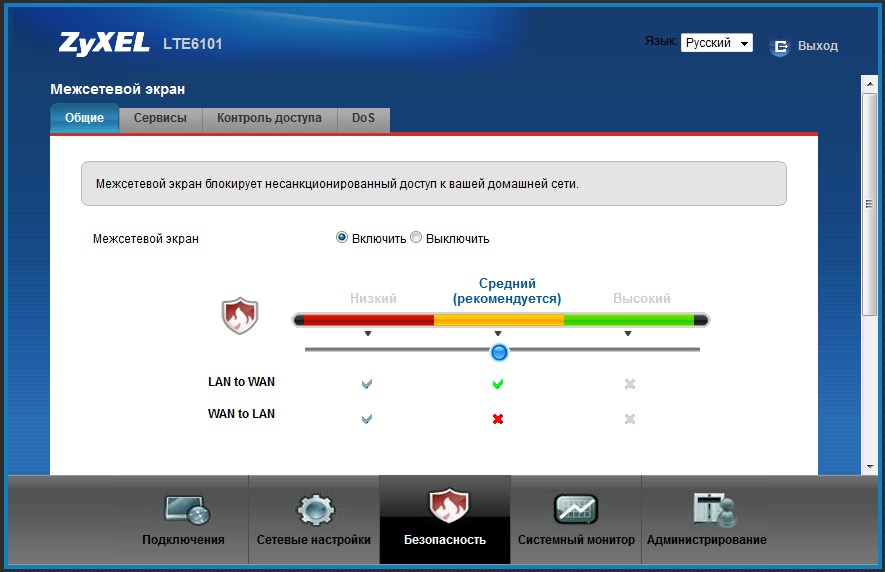

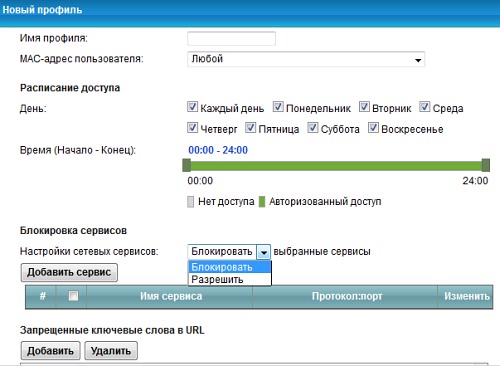

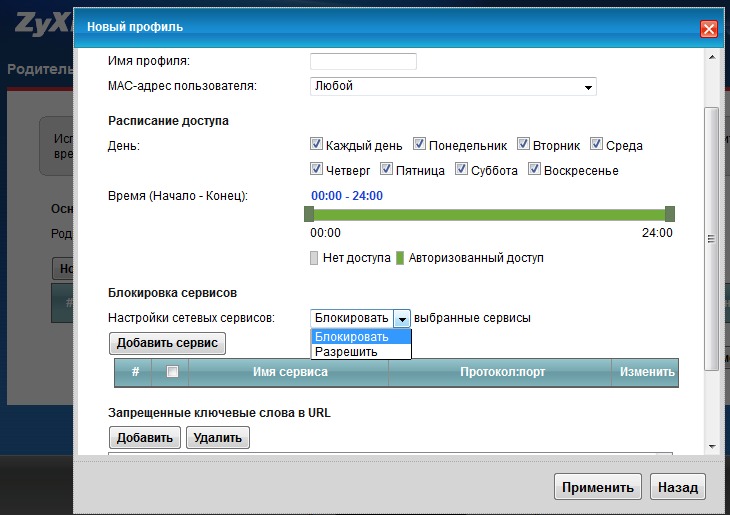

Например, функция «Родительский контроль» в разделе «Безопасность». Бедного ребенка (и не только ребенка) можно обставить ограничениями со всех сторон: на какие сайты ходить или не ходить («белый» и «черный» списки), ходить/не ходить по каким дням и в какое время суток, на какие именно устройства эти ограничения распространяются. Скажем, чтение Mobile-Review.com с планшета можно разрешить только в четверг (интеграции с Яндекс.погода нет, и опция «после дождика» пока не предусмотрена), а Твиттер — каждый вечер с 22:18 до 24:17, но строго со смартфона.



Впечатления от работы

С надежностью и стабильностью подключения претензий почти нет. Рассказывали про жалобы обитателей северных регионов при морозах ниже -40 градусов, но проверить самому не удалось, к сожалению. В смысле, к счастью. Остается открытым вопрос о «виновнике» сбоев при низких температурах, вполне возможно, что при использовании специальной SIM-карты для М2М проблем не будет.

Одним из основных требований к мобильному интернету через роутер я считаю отсутствие необходимости «обслуживать» соединение, с этим всё в порядке. ZyXEL LTE 6101 самостоятельно восстанавливает работоспособность после сбоя в питании, после пропадания коннекта и после временного пропадания связи между внешним и внутренним блоками.

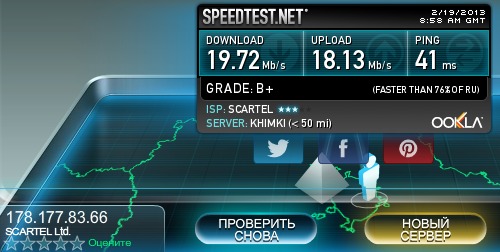

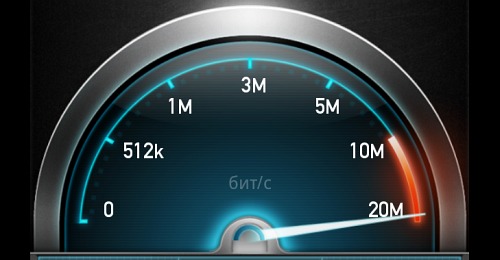

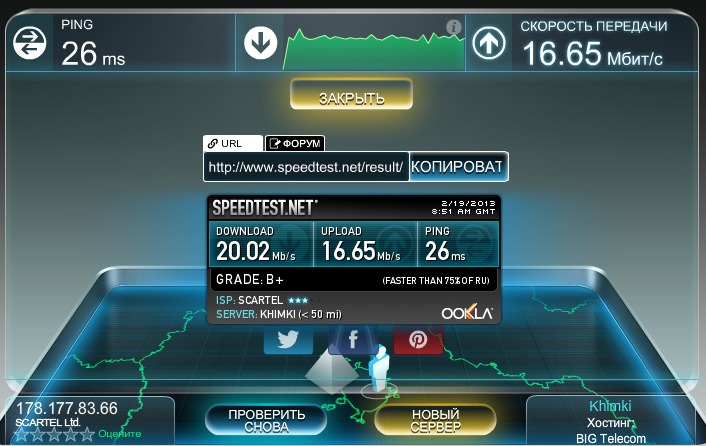

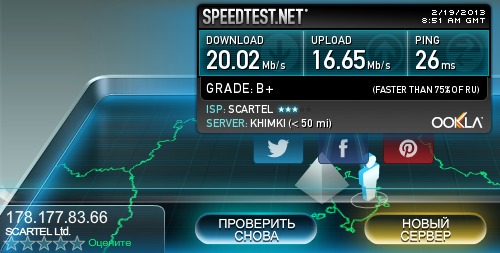

К скоростным показателям вопросов нет, модем успешно забирает и раздаёт через Wi-Fi всё, что данный сегмент сети в состоянии предложить. Ограничение в сети Yota – 20 Мбит/с, и при неплохом сигнале LTE 6101 регулярно показывает на спидтесте цифры, близкие к максимальным.

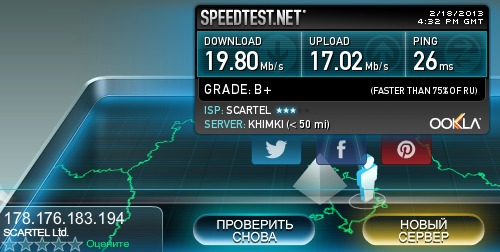

Радует стабильно низкое время отклика (Ping), обычно в пределах 40 мс и в 70% наблюдаемых случаях 26 мс. Конечно, многое зависит от условий приема и загрузки конкретного сектора базовой станции.

График приема данных, как правило, ровный, без всплесков и замираний. Скорость передачи (от устройства в сеть) обычно всего на 10-15% ниже скорости приема, в условиях хорошего сигнала и умеренной загрузки БС канал передачи в сети Yota можно считать симметричным. Ощущения от работы в интернете практически не отличаются от таковых на хорошем проводном подключении.

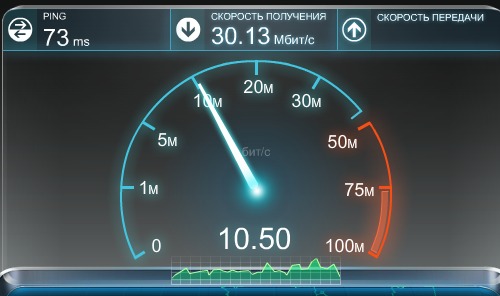

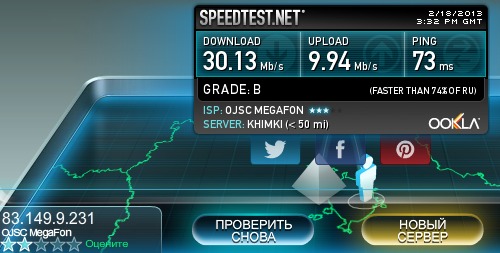

SIM-карты МегаФона поддерживаются, но для работы в сети LTE нужна специальная SIM-карта (USIM) и тарифная опция, предусматривающая работу в сети 4G. Ограничения 20 Мбит/с в сети МегаФон-Yota нет, и на прием данных ZyXEL LTE 6101 демонстрирует лучшие скоростные показатели, но с передачей данных в сеть обычно хуже, чем в полосе Yota. Время отклика (Ping) в сети МегаФон-Yota зачастую тоже больше на той же базовой станции.

К работе мобильных устройств претензий нет, Wi-Fi-модуль роутера обеспечивает отличные скорости обмена данными. Как уже отмечал выше, с точки зрения дальности Wi-Fi-покрытия и «пробивной способности» (железобетон, металл) роутер очень неплох, и, скорее всего, дополнительных репитеров не потребуется даже в большом доме.

Глобальное техническое преимущество устройства — выведение во внешний блок модема и антенны с передачей питания и сигнала по кабелю Ethernet. В большинстве других решений с внешней антенной на роутер передается высокочастотный радиосигнал, что приводит к значительным потерям на каждом метре антенного кабеля. Вариант модем + антенна с подключением по кабелю USB в этом смысле тоже далеко не идеален.

Резюме

Со своими функциями ZyXEL LTE 6101 справляется отлично, поводов придраться мало. Сравнивать его с обычными модемами некорректно, устройство совершенно другого класса и создавалось в качестве полноценной замены проводного интернета. По крайней мере, настолько полноценной, насколько позволяют условия в конкретном месте использования. Предполагаемая цена (13-14 тысяч руб.) может показаться чрезмерной, но тут уж каждый решает для себя сам.

Обсуждение на форуме >>>

Сергей Потресов (sergey.potresov@mobile-review.com)
Twitter
Опубликовано - 01 марта 2013 г.
