Пассивный способ добывания 3G из воздуха

Дополнительная антенна: есть ли реальная польза и стоит ли овчинка выделки? Надеяться на чудо не следует, но толк есть, и в «пограничных» зонах слабого приема антенна помогает.

Пассивная антенна со «звонким» названием «Усилитель интернет-сигнала» изготавливается на Саратовском электромеханическом заводе РЭМО. Изделие сравнительно новое и обладает целым рядом важных потребительских преимуществ. Главный недостаток — сравнительно небольшая эффективность антенны, это расплата за простоту, удобство и универсальность. Нужно хорошо понимать, что антенна не является джинном из бутылки и несуществующий сигнал из эфира не вытащит. И очень слабый сигнал в сильный тоже не превратит. Основное назначение устройства — получить стабильную работу модема в условиях неважного приема, возможно, несколько улучшить скоростные показатели в условиях приема хорошего.

Лирика

В зонах слабого приема дополнительные антенны применяют со времен первых сетей мобильной связи, легендарное по своей простоте и эффективности решение — дешевая автомобильная антенна, поставленная на металлический лист на чердаке дачного домика. Выручала многих на границе зоны приема.

Многие еще помнят, как раньше в обзорах телефонов особое внимание уделяли характеристике чувствительности, а неудачный в этом смысле радиоблок мог здорово подпортить имидж в остальном удачной модели. А специальные выдвижные антенны в телефонах? Много чего интересного придумывали для того, чтобы «дотянуться» до базовой станции в условиях плохого приема. Сейчас эта проблема во многом утратила актуальность, так как покрытие сетей значительно улучшилось.

Однако если телефоны в большинстве случаев неплохо справляются со своей задачей передачи речи, то качество работы модема сильно зависит от мощности сигнала и удаленности базовой станции. Лучше прием — выше скорость передачи данных и устойчивее соединение. Поэтому обитатели «неудачных» мест и живущие на первых-вторых этажах обзаводятся кабелями подлиннее и стараются найти для модема удачное местечко у окна. Бывают и совсем экстремальные варианты вроде привязывания модема к концу высунутой в форточку удочки. Появление сетей третьего поколения вызвало новый всплеск интереса к этому вопросу, появилось много желающих «дотянуться» до пока еще не повсеместно установленных БС 3G. В том числе и в Москве, где непростое взаимодействие операторов с военными вылилось в слабое и «пятнистое» покрытие территории города. Классическое решение в виде выброшенного за окно модема с надетым на него презервативом по-прежнему актуально и работает, но комнатная антенна удобнее и эстетичнее. Особенно в осенне-зимний период, когда окно иногда хочется закрыть.

Конструкция и характеристики

Антенне дали многообещающее название «Усилитель интернет-сигнала» и присвоили имя «Connect». Что-то знакомое, правда? «Connect» является пассивной параболической антенной и никаких усилителей в себе не содержит. Цитата из описания:

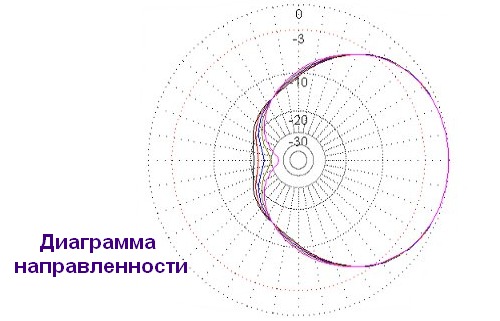

«Устройство предназначено для обеспечения стабильного доступа в Интернет через USB-радиомодемы в зонах неуверенного приема сигнала сетей GSM (GPRS/EDGE), 3G (HSDPA/HSUPA/WCDMA) и 4G (HSPA+, Lte, WiMax) любых операторов. Также устройство может быть использовано для увеличения дальности работы USB-оборудования WiFi и Bluetooth. Конструкция устройства позволяет разместить радиомодем в зоне максимального уровня радиосигнала, например у окна, а также дополнительно усилить его (благодаря формированию диаграммы направленности). Используя устройство «Connect» Вы сможете комфортно пользоваться мобильным Интернетом там, где раньше доступ был затруднен».

Технические характеристики устройства:

  • Диапазон рабочих частот, ГГц: 1,8-6,0
  • Коэффициент усиления, dBi: 7-9
  • Масса, г: не более 500
  • Габаритные размеры, мм: 240х240х90 (без USB кабеля)
  • Габаритные размеры рефлектора, мм.: 240х200х30
  • Длина USB кабеля, м: 3-5 (зависит от комплектации)

В симпатичной коробочке несложный «конструктор», минут за десять справитесь. Или за пять, если воспользуетесь подробным описанием процесса сборки, заботливо размещенном на сайте изготовителя устройства.

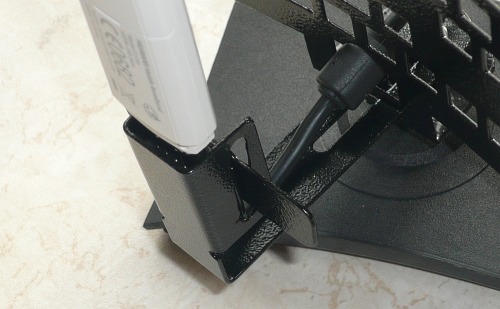

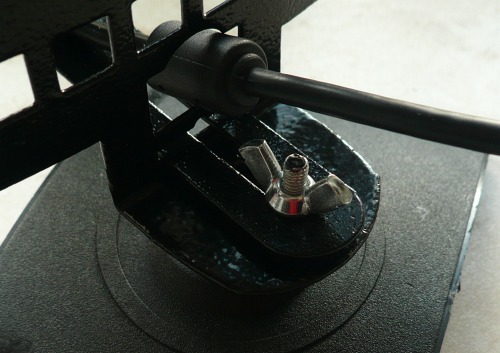

Замок для крепления хвостовика USB-кабеля подойдет для большинства USB-удлинителей, хотя мне в своем «зоопарке» удалось найти один особенно «упитанный» экземпляр, гнездо которого оказалось слишком велико для механизма фиксации кабеля. А свой соединительный кабель вам может понадобиться: с входящим в комплект 5-метровым кабелем у меня ни один из трех разных 3G-модемов так и не заработал. Windows XP упорно сообщала о найденном неопознанном USB-устройстве. Справедливости ради нужно отметить, что «Инструкция по эксплуатации» о такой возможности предупреждает. С модемом Yota комплектный кабель не тестировался, а 3G-модемы не все работают и с трехметровым шнуром, с двухметровым проблем нет.

Одно из основных преимуществ антенны — отсутствие лишних проводов и соединителей, которые неизбежно появляются при подключении к модему дополнительной внешней антенны. К тому же, антенные гнезда предусмотрены далеко не во всех устройствах, разъемы бывают разные и т.п. А в нашем «Connect» все просто, универсально и совместимо практически с любым модемом.

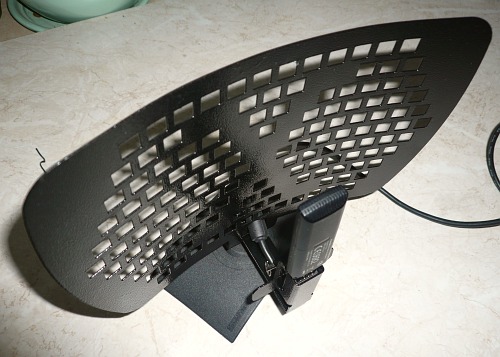

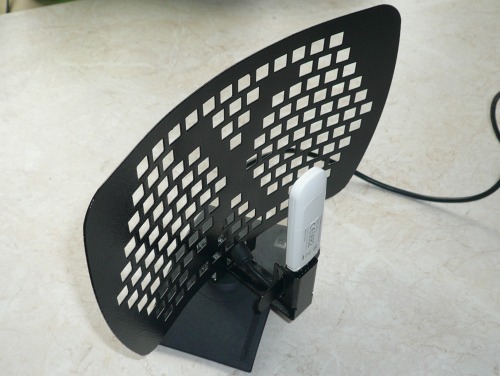

Предусмотрена регулировка расстояния от модема до параболического отражателя антенны. Пользователю предлагают использовать метод научного тыка для выяснения оптимального расстояния для конкретного устройства. Жаль, что «Инструкция» умалчивает о рекомендуемом положении хотя бы для большинства 3G-модемов, габариты которых практически одинаковы, плюс-минус несколько миллиметров.

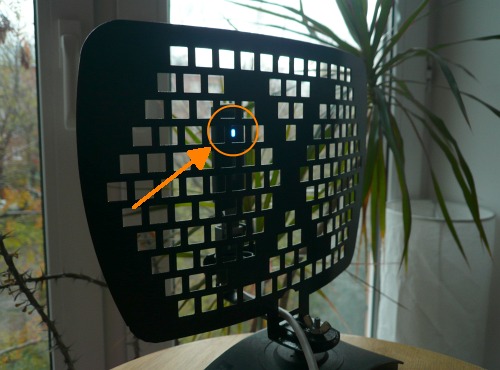

Наверное, разумно закрепить кабель так, чтобы светодиод модема «смотрел» назад, через прорези в антенне его будет хорошо видно.

Пристроить к антенне телефон для его использования в качестве модема я не пробовал, но любители поэкспериментировать и с таким вариантом наверняка найдутся. Хотя особого смысла в такой конструкции нет: по личному опыту, даже не самый удачный модем цепляется за 3G-сеть лучше телефона. Еще любопытно будет прикрутить к устройству какое-нибудь «яйцо» с Wi-Fi-хотспотом и посмотреть на эффект. «Инструкция» нам обещает увеличение дальности приема/передачи, вполне может пригодиться для организации комфортного интернет-браузинга на дачном участке без отрыва от процесса вскапывания огорода.

Работа

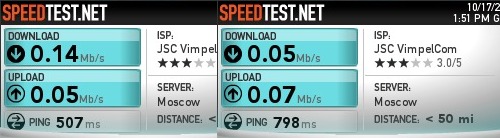

Теперь об эффективности антенны. Чудес, естественно, я не увидел, но определенная польза есть. Благодаря этому устройству я у себя дома обнаружил 3G-покрытие МегаФона, о наличии которого до этого дня не подозревал. Правда, даже с антенной 3G-сеть нашлась только возле одного из окон, но без антенны модем ее не видел вообще. В качестве объекта для экспериментов была выбрана 3G-сеть Билайн, присутствующая, но весьма трудноуловимая. Без «танцев с бубном» в виде удлинительного шнура и поиска удачного места для модема, отловить удается только билайновского «ежа», который отличается редкостным своенравием (см. скриншот выше). 3G-сеть Билайн у меня дома - прекрасный инструмент для сравнения эксплуатационных характеристик разных модемов, пригодилась и для изучения особенностей «Connect-а».

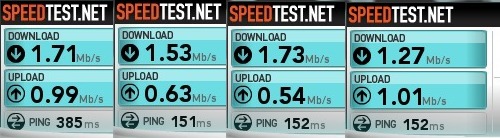

После некоторого шаманства удалось обнаружить оптимальное направление антенны (окна выходят на разные стороны), и в этой найденной позе антенна заработала неплохо. Ровно-стабильно, на приличной скорости, без провалов-замираний и разрывов соединения.

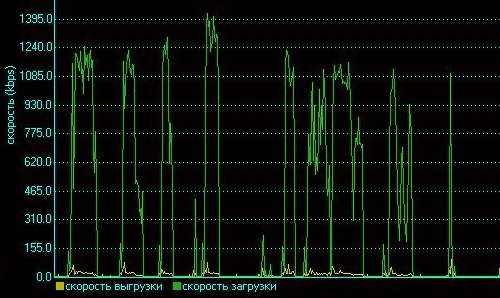

На графике выше — результата просмотра подряд нескольких коротких видеороликов на Youtube.

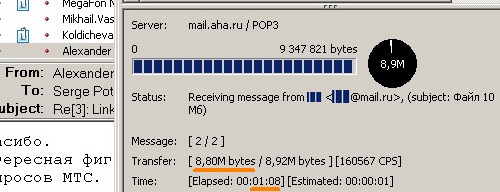

В части скорости приема данных спидтест не врет, контрольный файлик весом около 9 мегабайт был благополучно доставлен со средней скоростью 1 Мбит/с.

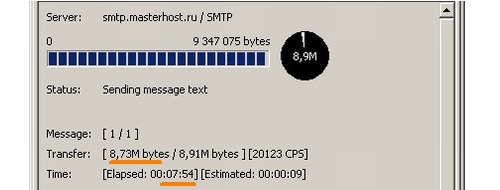

С передачей данных все далеко не так радужно, несколько попыток отправить файл через разные почтовые серверы стабильно давали средний результат порядка 140 Кбит/с. Спидтест обманывает? Надо будет при случае погонять прием-передачу на разных сетях и сравнить с показаниями спидтеста.

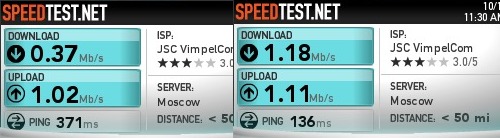

Разворот антенны на 90 градусов явно ухудшал качество приема сигнала, появлялись явные «замирания» и значительный разброс в показаниях спидтеста.

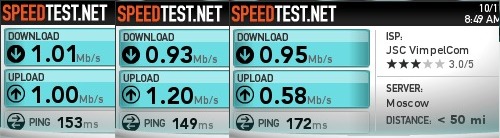

Наконец, серия замеров скорости без антенны и с модемом почти в том же положении. Я бы сказал, что эффект предсказуем: несколько хуже, чем с удачно направленной антенной и заметно лучше, чем с направленной неудачно.

В качестве резюме могу только повторить: антенна работает, и определенный эффект есть, но рассчитывать на чудеса ускорения не следует. Немного быстрее и, пожалуй, стабильнее. Т.е. в ситуации неплохого сигнала и стабильной работы модема экспериментировать с антенной особого смысла не вижу, а в ситуации почти полного отсутствия сигнала антенна его «из воздуха» не вытащит. Но штука интересная и в условиях неважного приема вполне может помочь.

Обсуждение на форуме >>>

Сергей Потресов (sergey.potresov@mobile-review.com)
Опубликовано - 19 сентября 2010 г.

Есть, что добавить?! Пишите... eldar@mobile-review.com
